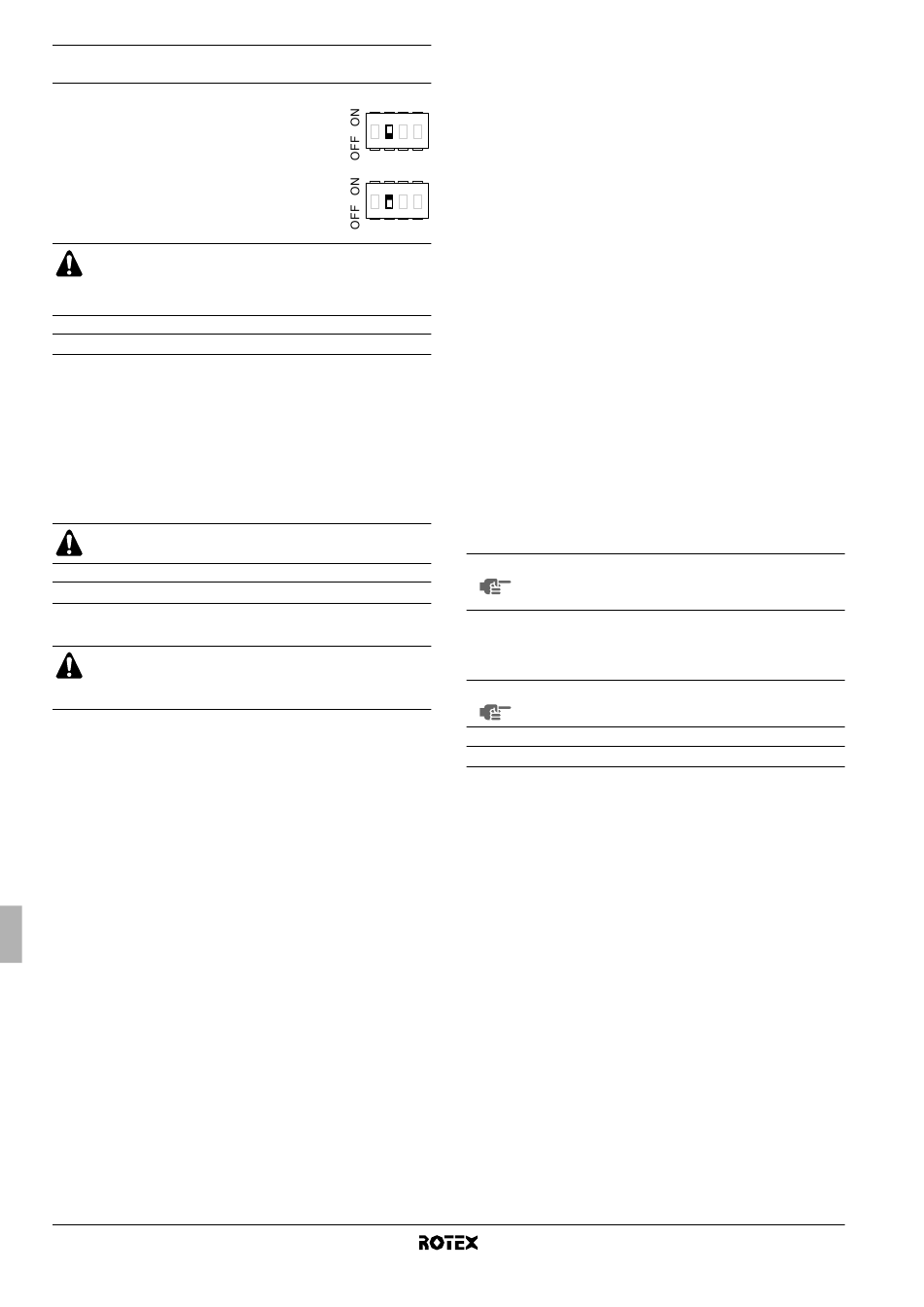

Configuratie installatie van de tank voor warm water
voor huishoudelijk gebruik
■
Wanneer geen tank voor warm water voor
huishoudelijk gebruik is geïnstalleerd, moet
DIP-schakelaar SS2-2 op OFF (standaard)
worden gezet.
■
Wanneer een tank voor warm water voor
huishoudelijk gebruik is geïnstalleerd, moet
DIP-schakelaar SS2-2 op ON worden gezet.
Wanneer SS2-3 op ON stond zonder alle vereiste en juiste
bedradingsaansluitingen tussen de binnenunit en de
schakelkast van de tank voor warm water voor huishoude-
lijk gebruik, staat de foutcode AC op de gebruikersinterface.

Initieel opstarten bij lage buitentemperaturen

Bij de eerste keer opstarten en wanneer de watertemperatuur laag is,
is het belangrijk dat het water geleidelijk wordt opgewarmd. Anders
kan de betonnen vloer barsten door de plotse temperatuur-
verandering. Neem contact op met de verantwoordelijke aannemer
voor de betonwerken voor meer informatie.
De laagste ingestelde temperatuur van uittredend water kan worden
verlaagd tot op een waarde tussen 15°C en 25°C door de lokale
instelling [9-01] (onderste
veranderen. Zie "Lokale instellingen" op pagina 25.
Verwarmen tussen 15°C en 25°C verloopt alleen door de
backupverwarming.
Controles vóór ingebruikname
Controle vóór eerste opstart
GEVAAR
Schakel alle relevante voedingen uit voordat u aansluitin-
gen uitvoert.
Controleer na de installatie van de unit de volgende punten vooraleer
de stroomonderbreker in te schakelen:
1 Lokale bedrading
Zorg dat de lokale bedrading tussen het lokale stroompaneel en
de binnenunit, buitenunit en binnenunit, binnenunit en kleppen
(indien van toepassing), binnenunit en kamerthermostaat
(indien van toepassing), en binnenunit en tank voor warm water
voor huishoudelijk gebruik is uitgevoerd volgens de in hoofdstuk
"Lokale bedrading" op pagina 17 beschreven instructies,
volgens de bedradingsschema's en de Europese en nationale
regelgevingen.
2 Zekeringen of beveiligingen
Controleer of het type en de waarde van de zekeringen of de
lokaal gemonteerde beveiligingen overeenstemmen met de
vereisten vermeld in het hoofdstuk "Technische specificaties" op
pagina 42. Zorg ervoor dat er geen zekering of beveiliging is
overgeslagen.
3 Stroomonderbreker backupverwarming F1B/F3B
Vergeet niet om de stroomonderbreker van de backup-
verwarming F2B in de schakelkast in te schakelen (F1B/F3B,
afhankelijk van het type
bedradingsschema.
4 Stroomonderbreker boosterverwarming F2B
Vergeet niet de stroomonderbreker van de boosterverwarming
F2B in de schakelkast in te schakelen (geldt alleen voor units
met optionele tank voor warm water voor huishoudelijk gebruik
geïnstalleerd).
Montagehandleiding
24
1 2 3
1 2 3
limiet verwarmingsinstelpunt)
backupverwarming). Zie
5 Aarding
Zorg ervoor dat de aardkabels correct zijn aangesloten en de
aardklemmen stevig zijn vastgemaakt.
6 Interne bedrading
4
Controleer of er geen losse aansluitingen of beschadigde
elektrische componenten in de schakelkast zichtbaar zijn.
7 Bevestiging
Controleer of de unit correct gemonteerd is om abnormale
4
geluiden en trillingen te voorkomen bij het opstarten van de unit.
8 Beschadigde onderdelen
Controleer de binnenkant van de unit op beschadigde
onderdelen of platgedrukte leidingen.
9 Koelmiddellek
Controleer de binnenkant van de unit op koelmiddellekken.
Raadpleeg uw plaatselijke dealer als er een koelmiddellek is.
10 Voedingsspanning
Controleer de voedingsspanning op het lokale voedingspaneel.
De spanning moet overeenkomen met de spanning op het
identificatieplaatje van de unit.
11 Ontluchtingsklep
Zorg ervoor dat de ontluchtingsklep open staat (minstens
2 draaien).
12 Drukveiligheidsklep
te
Open de drukveiligheidsklep om te controleren of de backup-
verwarming volledig gevuld is met water. Er moet water
uitkomen in plaats van lucht.
LET OP De backupverwarming zal schade oplopen als u het
systeem gebruikt terwijl de backupverwarming niet
volledig gevuld is met water!
13 Afsluiters
Zorg ervoor dat de afsluiters correct geïnstalleerd zijn en
helemaal open staan.
LET OP Wanneer u het systeem met gesloten kleppen
gebruikt, wordt de pomp beschadigd!

Onder spanning brengen van de binnenunit

Wanneer de stroomvoorziening naar de unit wordt ingeschakeld,
verschijnt op de gebruikersinterface "88" terwijl deze wordt
geïnitialiseerd, wat tot 30 seconden kan duren. In deze fase kan de
gebruikersinterface niet worden gebruikt.
het
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
