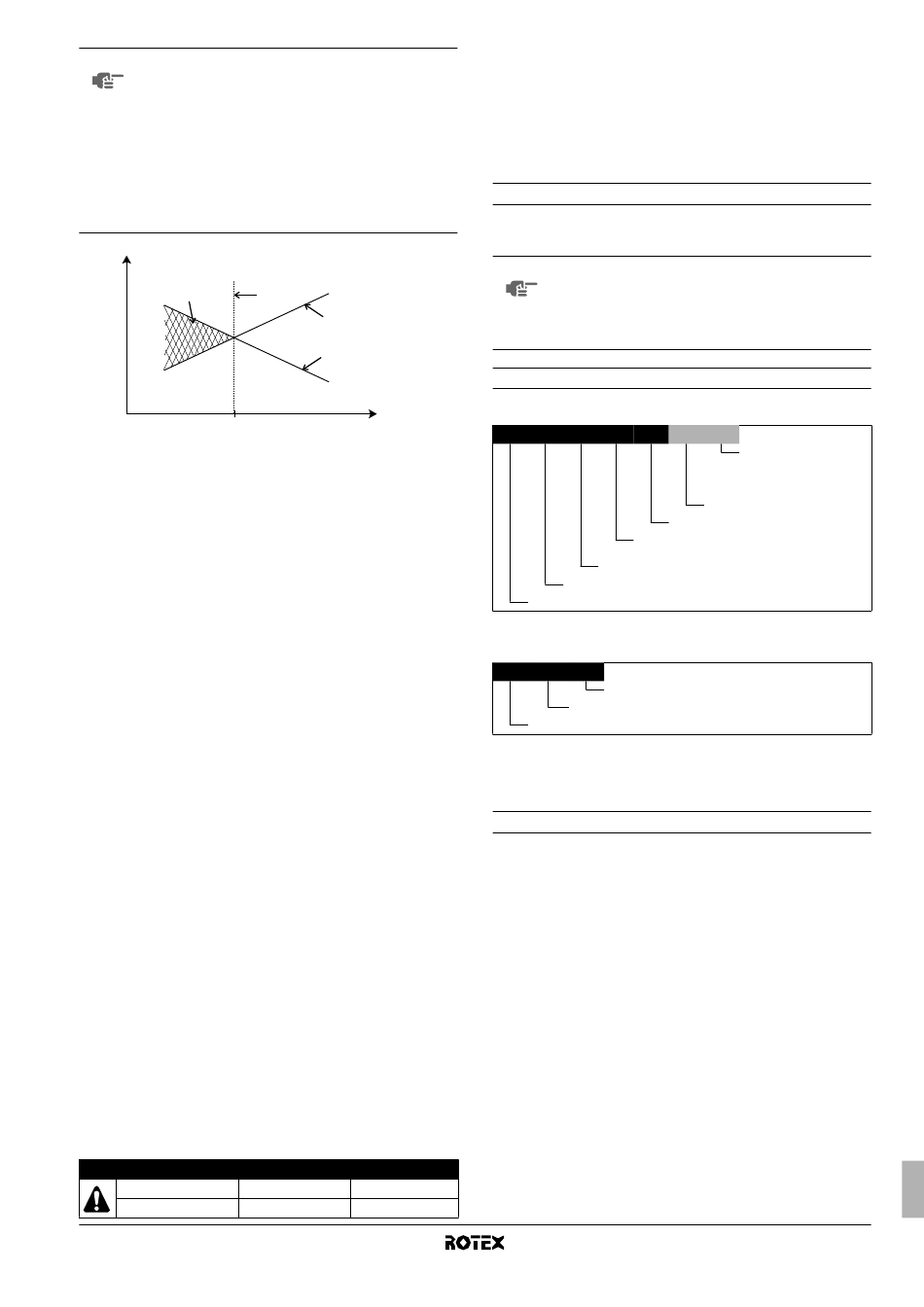

NOTĂ O unitate exterioară
racordată numai
RKHBH/X008BA (încălzitorul plăcii de fund la
unitatea exterioară trebuie să fie controlat de
unitatea interioară).
■
O unitate exterioară
racordată
RKHBH/X008BAsau
RKHBH/X008AA/AB (dacă este necesar setul
încălzitorului plăcii de fund, vezi "Opţiuni posibile"
la pagina 2).
P
H
3
1 Capacitatea pompei termice
2 Capacitatea de încălzire necesară (în funcţie de loc)
3 Capacitatea de încălzire suplimentară asigurată de încălzitorul
de rezervă
4 Temperatura de echilibru (poate fi stabilită prin interfaţa
utilizatorului, consultaţi "Reglaje locale" la pagina 24)
T
Temperatura mediului (exterioară)
A
P
Capacitatea de încălzire
H
Rezervorul de apă menajeră caldă (opţiune)
Un rezervor de apă menajeră caldă RKHW* opţional cu un încălzitor
electric auxiliar integrat de 3 kW poate fi racordat la unitatea
interioară. Rezervorul de apă menajeră caldă este disponibil numai
cu o singură dimensiune: 300 litri. Consultaţi manualul de instalare al
rezervorului de apă menajeră caldă pentru detalii suplimentare.
Setul tăvii de evacuare (opţiune)
Pentru versiunile cu încălzire/răcire (RKHBX), este necesar să
instalaţi setul tăvii de evacuare EKHBDP.
Pentru informaţii suplimentare privind setul tăvii de evacuare,
consultaţi "Instalarea setului
(numai pentru modelele RKHBX)" la pagina 13.
Setul plăcii cu circuite imprimate pentru intrare/ieşire digitală
(opţiune)
O placă cu circuite imprimate opţională pentru intrare/ieşire digitală
EKRP1HB poate fi racordată la unitatea interioară şi permite:
■
semnal de alarmă la distanţă
■
ieşire ON/OFF încălzire/răcire
■
exploatare bivalentă (semnal de autorizare pentru boilerul
auxiliar)
Pentru detalii consultaţi manualul de exploatare al unităţii interioare şi
manualul de instalare al plăcii cu circuite imprimate pentru
intrare/ieşire digitală pentru informaţii suplimentare.
Consultaţi schema de conexiuni sau diagrama de conexiuni pentru
conectarea acestei plăci cu circuite imprimate la unitatea.
Set de termostat de la distanţă (opţiune)
Un termostat de încăpere opţional RKRTW, RKRTWA, sau RKRTR
poate fi conectat la unitatea interioară. Consultaţi manualul de
instalare al termostatului de încăpere pentru informaţii suplimentare.
Opţiuni posibile
RKHBH/X008AA/AB
RKHBH/X008BA
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
RRLQ0*BA poate
la o unitate interioară
RRHQ0*BA poate
la o unitate interioară
la o unitate interioară
4
1
2
T
A
tăvii de evacuare EKHBDP
EKBPHT08 EKBPHT08BA
Posibil Interzis
Posibil Posibil
Conexiunea la o reţea de alimentare cu tarife diferenţiate
fi
Acest echipament permite conectarea la sisteme de alimentare cu
electricitate cu tarife diferenţiate. Controlul deplin al unităţii va
rămâne posibil numai dacă reţeaua de alimentare cu tarife
diferenţiate este fără întreruperea alimentării. Consultaţi"Conexiunea
la o reţea de alimentare cu tarife diferenţiate" la pagina 19 pentru
fi
detalii suplimentare.

Obiectul acestui manual

Acest manual de instalare descrie procedeele de manipulare, insta-
lare şi racordare a tuturor modelelor de unităţi interioare RKHBH/X.
NOTĂ Instalarea unităţii exterioare cu pompă termică RRHQ
este descrisă în manualul de instalare al unităţii
exterioare.
Funcţionarea unităţii interioare este descrisă în
manualul de exploatare al unităţii interioare.

Identificarea modelelor

Unitatea interioară
RK HB X 008
X = încălzire şi răcire,
H = numai încălzire
Hydro box
Set Rotex
(a) Pentru valorile exacte, consultaţi "Specificaţii tehnice" la pagina 41.
Setul tăvii de evacuare (opţional)
EK HB DP 150
Tavă de evacuare
Hydro box
Set european

Accesorii

Accesoriile furnizate cu unitatea interioară
Vezi figura 1
1 Manual de instalare
2 Manual de exploatare
3 Ventil de închidere
4 Eticheta schemei de conexiuni (în interiorul capacului unităţii
interioare)
5 Şurub de fixare a capacului unităţii interioare
6 Termistor + cablu de conexiune (12 m)
AB 3 V3
Tensiunea nominală a
încălzitorului de rezervă:
V3 = 1F, 230 V
WN = 3F, 400 V
Capacitatea încălzitorului de
Seria
Indicarea capacităţii de încălzire/răcire (kW)
Manual de instalare
(a)
