Calcularea presiunii preliminare a vasului de destindere
Presiunea preliminară (Pg) de stabilit depinde de diferenţa maximă
de înălţime a instalaţiei (H) şi este calculată după cum urmează:
Pg=(H/10+0,3) bar
Verificarea volumului maxim admisibil de apă
Pentru a determina volumul maxim admisibil de apă din întregul
circuit, procedaţi după cum urmează:

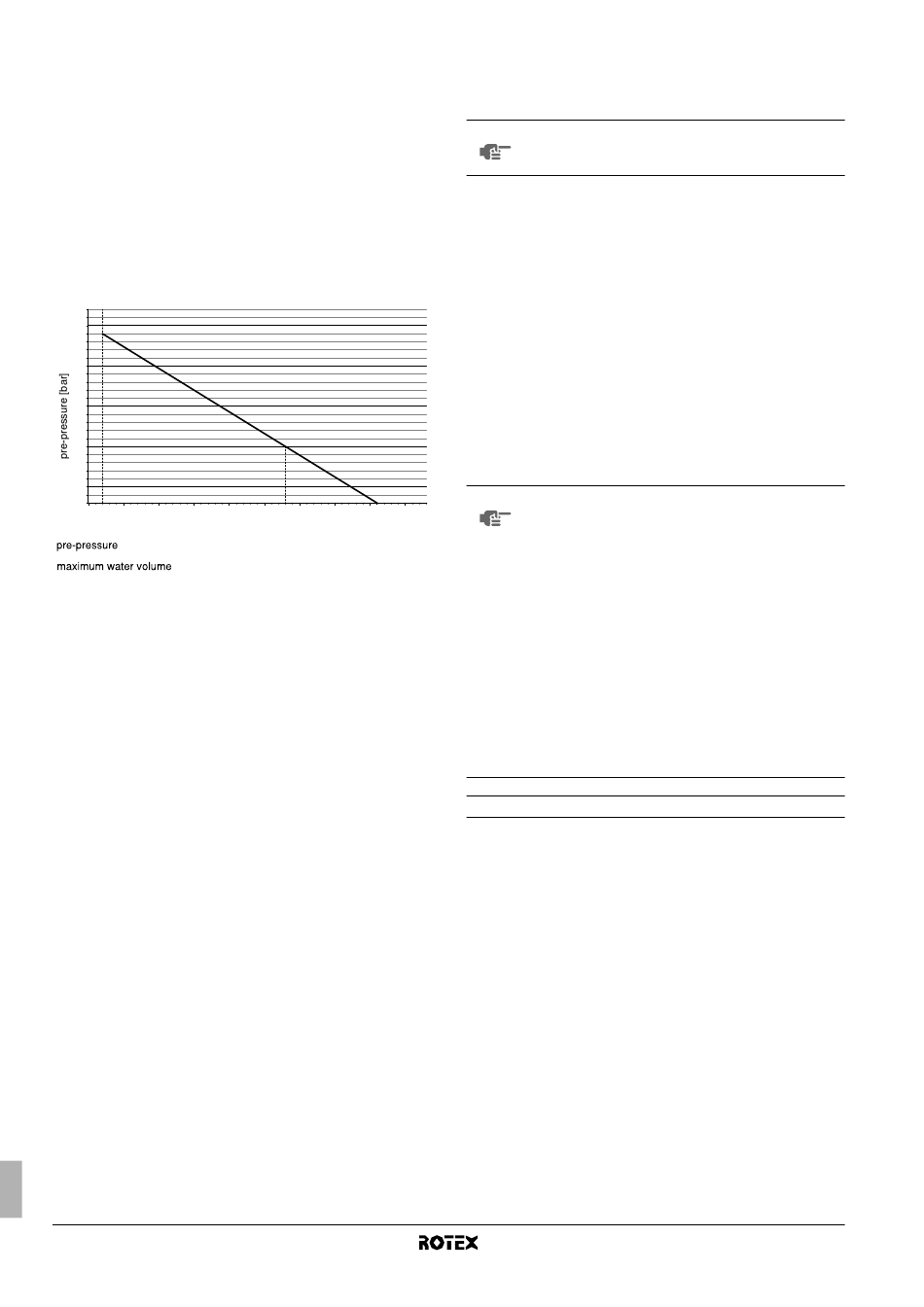

1 Determinaţi pentru presiunea preliminară calculată (Pg) volumul
maxim corespunzător utilizând graficul de mai jos.
2 Controlaţi ca volumul total de apă din întregul circuit de apă să
fie mai mic decât această valoare.
Dacă nu este aşa, vasul de destindere din interiorul unităţii interioare
este prea mic pentru instalaţie.
2.5
2
1.5
1
0.5
0.3
0 10 50 100 150 200
maximum water volume [l]
= presiunea preliminară
= volumul maxim de apă
Exemplul 1
Unitatea interioară este instalată la 5 m sub cel mai înalt punct al
circuitului de apă. Volumul total de apă în circuitul de apă este de
100 l.
În acest exemplu nu este necesară nici o acţiune sau ajustare.
Exemplul 2
Unitatea interioară este instalată la cel mai înalt punct al circuitului de
apă. Volumul total de apă în circuitul de apă este de 350 l.
Rezultat:
■
Întrucât 350 l este mai mare decât 280 l, presiunea preliminară
trebuie scăzută (a se vedea tabelul de mai sus).
■
Presiunea preliminară necesară este:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Volumul maxim corespunzător de apă poate fi citit din grafic:
aproximativ 410 l.
■
Întrucât volumul total de apă (350 l) este mai mic decât volumul
maxim de apă (410 l), vasul de destindere este suficient pentru
instalaţie.
Fixarea presiunii preliminare a vasului de destindere
Când este necesară modificarea presiunii preliminare prestabilite a
vasului de destindere (1 bar), reţineţi următoarele indicaţii:
■
Utilizaţi numai azot uscat pentru a stabili presiunea preliminară a
vasului de expansiune.
■
Stabilirea necorespunzătoare a presiunii preliminare a vasului
de destindere va cauza defectarea sistemului. De aceea,
presiunea preliminară trebuie reglată numai de un instalator
autorizat.
Manual de instalare
15
250 300 350 400 450
Racordarea circuitului de apă
Racordurile de apă trebuie executate în conformitate cu reglemen-
tările locale şi cu schema generală livrată împreună cu unitatea,
ţinând seama de admisia şi evacuarea apei.
NOTĂ Aveţi grijă să nu deformaţi tubulatura unităţii exercitând
o forţă excesivă când racordaţi tubulatura. Deformarea
tubulaturii poate cauza defectarea unităţii.
Dacă în circuitul de apă pătrunde aer, umezeală sau praf, pot surveni
probleme. De aceea, întotdeauna ţineţi cont de următoarele aspecte
când racordaţi circuitul de apă:
■
Folosiţi numai conducte curate.
■
Ţineţi conducta cu capătul în jos când îndepărtaţi bavurile.
■
Acoperiţi capătul conductei când o treceţi printr-un perete pentru
a împiedica pătrunderea prafului şi murdăriei.
■
Utilizaţi un agent de etanşare bun pentru fileturi pentru etanşa-
rea racordurilor. Etanşare trebuie să fie capabilă să reziste la
presiunile şi temperaturile sistemului.
■
Când se utilizează o tubulatură metalică confecţionată dintr-un
alt material decât alama, aveţi grijă să izolaţi cele două
materiale una faţă de cealaltă pentru a preveni coroziunea
electrochimică.
■
Deoarece alama este un material moale, utilizaţi scule
corespunzătoare pentru racordarea circuitului de apă. Sculele
necorespunzătoare vor cauza deteriorarea conductelor.
■
NOTĂ Unitatea trebuie utilizată numai într-un sistem de
apă închis. Utilizarea într-un circuit de apă
deschis poate cauza o coroziune excesivă a
tubulaturii de apă.
■
Nu utilizaţi niciodată piese zincate în circuitul de
apă. Aceste piese se pot coroda excesiv întrucât
circuitul interior de apă al unităţii utilizează
tubulatură din cupru.
■
Când în circuitul de apă se utilizează un ventil cu
3 căi.
Este foarte important să se garanteze separarea
completă a circuitului apei menajere calde de cel
al apei pentru încălzirea duşumelei.
■
Când în circuitul de apă se utilizează un ventil cu
3 căi sau un ventil cu 2 căi, timpul maxim de
comutare a ventilului va fi mai mic de 60 de
secunde.
Încărcarea apei
1 Racordaţi sursa de apă la un ventil de evacuare şi umplere (a se
vedea "Componente principale" la pagina 10).
2 Asiguraţi-vă că ventilul automat de purjare a aerului este
deschis (cel puţin 2 ture).
3 Umpleţi cu apă până ce manometrul indică o presiune de
aproximativ 2,0 bar. Îndepărtaţi cât mai mult posibil aerul din
circuit, utilizând ventilele de purjare a aerului. Aerul prezent în
circuitul de apă poate cauza funcţionarea defectuoasă a
încălzitorului de rezervă opţional.
4 Controlaţi ca vasul încălzitorului de rezervă să fie umplut cu apă
prin deschiderea supapei de siguranţă. Din ventil trebuie să
curgă apă.
