5 Cableado para toma de tierra
Asegúrese de que los cables para toma de tierra han sido
conectados correctamente y de que los terminales de toma de
tierra están apretados.
6 Cableado interno
Realice una comprobación visual del cuadro eléctrico para
verificar que no hay conexiones sueltas o componentes
eléctricos dañados.
7 Fijación
Compruebe que la unidad está fijada correctamente para evitar
ruidos y vibraciones anormales cuando ponga en marcha la
unidad.
8 Daños en el equipo
Compruebe en el interior de la unidad si hay componentes
dañados o tubos aplastados.
9 Fugas de refrigerante
Compruebe en el interior de la unidad que no hay fugas de
refrigerante. Si las hubiese, póngase en contacto con el
distribuidor local.
10 Voltaje de la alimentación eléctrica
Compruebe el voltaje de la alimentación eléctrica en el panel de
alimentación local. El voltaje debe corresponder al de la etiqueta
de identificación de la unidad.
11 Válvula de purga de aire
Asegúrese de que la válvula de purga de aire está abierta (al
menos 2 vueltas).
12 Válvula de alivio de presión
Asegúrese de que el calefactor auxiliar está lleno de agua
abriendo la válvula de alivio de presión. Debería evacuar agua
en lugar de aire.
NOTA La operación del sistema con el calefactor auxiliar
completamente lleno de agua causará daños en el
calefactor auxiliar.
13 Válvulas de cierre
Asegúrese de que las válvulas de cierre están correctamente
instaladas y completamente abiertas.
NOTA Hacer funcionar el sistema con las válvulas cerradas
dañaría la bomba.

Encendido de la unidad interior

Cuando la unidad está encendida, "88" aparece en la interfaz del
usuario durante su inicialización, la cual podría durar un tiempo total
de 30 segundos. Durante este proceso, la interfaz del usuario no
puede operarse.
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A

Ajuste de la velocidad de la bomba

La velocidad de la bomba puede seleccionarse en la bomba (véase
"Componentes principales" en la página 11).
El ajuste por defecto es la velocidad alta (III). Si el caudal de agua en
el sistema es demasiado elevado (p.ej. ruido del agua que circula por
la instalación) su velocidad puede reducirse a velocidad media (II) o
velocidad baja (I).

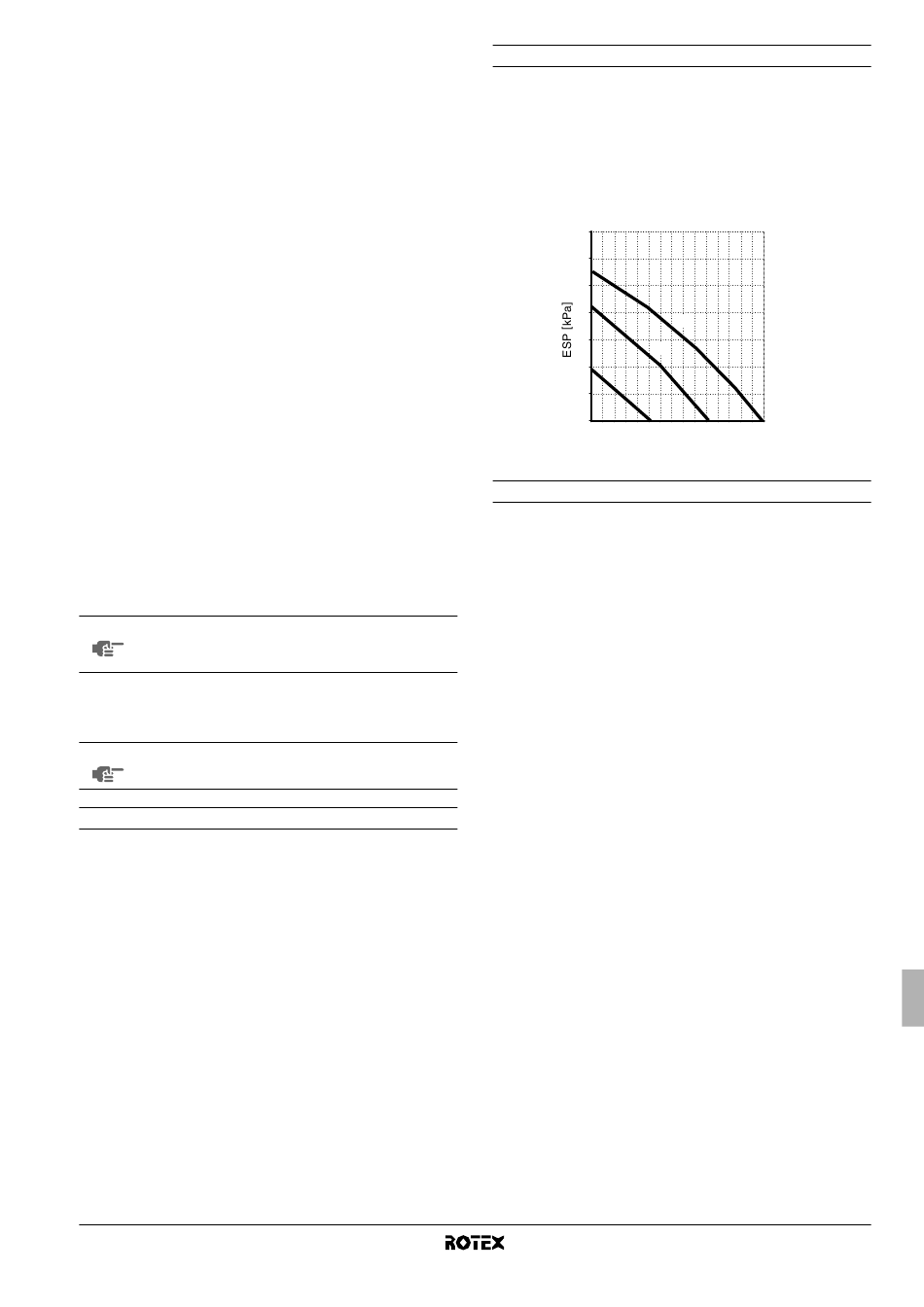

La presión estática exterior disponible (ESP, expresado en kPa) en
función del flujo de agua (l/min) se indica en la siguiente gráfica.
70
60
50
40
30
II
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
[ l/min ]
Configuración personalizada
El instalador deberá configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a las necesidades del usuario. Para ello hay varios ajustes
de obra disponibles. Es posible acceder a estos ajustes de campo y
programarlos a través de la interfaz del usuario de la unidad interior.
Para cada ajuste de obra viene asignado un número o código de
3 dígitos, por ejemplo [1-03], lo que se indica en la pantalla de la
interfaz del usuario. El primer dígito [1] indica el "primer código" o
grupo de ajustes de obra. El segundo y tercer dígito [03] juntos
indican el "segundo código".
En el apartado "Tabla de configuración personalizada" en la
página 36 se proporciona una lista de todos los ajustes de obra y
valores por defecto. En esta misma lista hemos añadido 2 columnas
para registrar la fecha y el valor de los ajustes de campo que difieran
del valor por defecto.
En el apartado "Descripción detallada" en la página 26 aparece una
descripción detallada de cada ajuste de obra.
III
