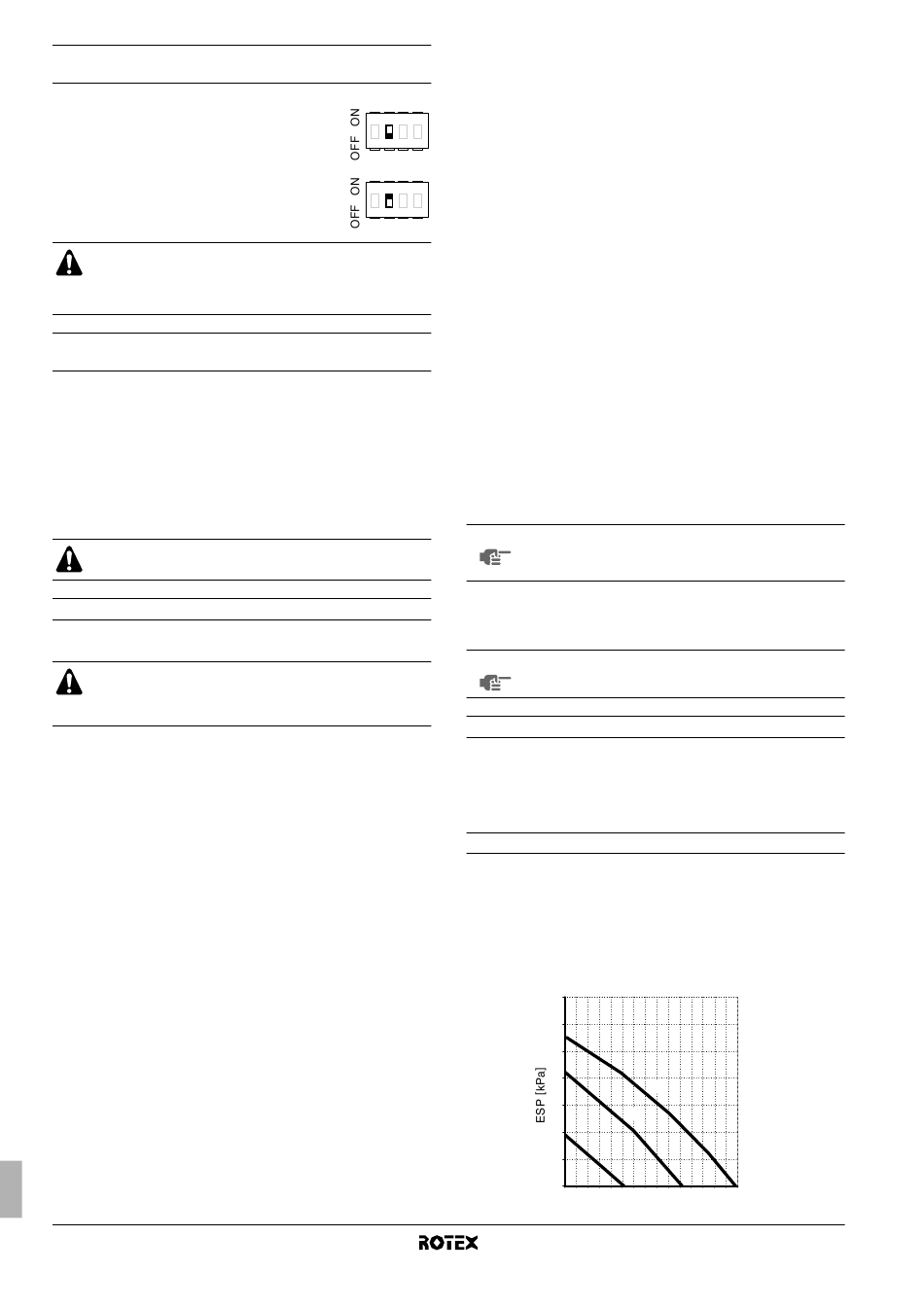

Configurarea instalaţiei rezervorului de apă menajeră
caldă
■
Când nu este instalat un rezervor de apă
menajeră, întrerupătorul cu pârghie SS2-2
trebuie fixat pe OFF (prestabilit).
■
Când este instalat un rezervor de apă
menajeră, întrerupătorul cu pârghie SS2-2
trebuie fixat pe ON.
Când SS2-3 a fost setat pe cuplat fără toate conexiunile
necesare şi corecte ale cablajului între unitatea interioară
şi cutia de distribuţie a rezervorului de apă menajeră caldă,
va fi afişat codul de eroare AC pe interfaţa utilizatorului.
Punerea în funcţiune iniţială la temperaturi joase ale
mediului înconjurător în exterior
În timpul punerii în funcţiune iniţiale şi când temperatura apei este
scăzută, este important ca apa să fie încălzită treptat. Neprocedând
astfel se poate cauza fisurarea podelelor de beton datorită schimbării
rapide a temperaturii. Luaţi legătura cu antreprenorul clădirii din
beton turnat pentru detalii suplimentare.
Astfel, cea mai scăzută temperatură de ieşire fixată a apei poate fi
redusă la o valoare între 15°C şi 25°C prin potrivirea reglajului local
[9-01] "limita inferioară a valorii de referinţă pentru încălzire).
Consultaţi "Reglaje locale" la pagina 24.
Încălzirea între 15°C şi 25°C este realizată numai de
încălzitorul de rezervă.
Verificări înainte de punerea în funcţiune
Verificări înainte de punerea în funcţiune iniţială
PERICOL
Decuplaţi toate alimentările relevante de la reţea înainte de
a efectua orice conexiune.
După instalarea unităţii, verificaţi următoarele elemente înainte de a
cupla disjunctorul:
1
Cablajul de legătură
Asiguraţi-vă că cablajul de legătură dintre panoul de alimentare
locală şi unitatea interioară, dintre unitatea exterioară şi unitatea
interioară, dintre unitatea interioară şi ventile (când este cazul),
dintre unitatea interioară şi termostat de încăpere (când este
cazul), şi dintre unitatea interioară şi rezervorul de apă menajeră
a fost efectuat conform instrucţiunilor descris în capitolul
"Cablajul de legătură" la pagina 16, conform schemelor de
conexiuni şi conform reglementărilor europene şi naţionale.
2
Siguranţele sau dispozitivele de protecţie
Verificaţi ca siguranţele sau dispozitivele de protecţie instalate
local să aibă dimensiunile şi tipurile specificate în capitolul
"Specificaţii tehnice" la pagina 41. Aveţi grijă ca nici o siguranţă
sau dispozitiv de protecţie să nu fie şuntat.
3
Disjunctorul F1B/F3B al încălzitorului de rezervă
Nu uitaţi să cuplaţi disjunctorul circuitului încălzitorului de
rezervă F2B în cutia de distribuţie (F1B/F3B depinde de tipul de
încălzitor de rezervă). Consultaţi schema de conexiuni.
4
Disjunctorul F2B al încălzitorului auxiliar
Nu uitaţi să cuplaţi disjunctorul F2B al încălzitorului auxiliar din
cutia de distribuţie (se aplică numai la unităţile cu rezervor
opţional de apă menajeră caldă instalat).
5
Cablajul de împământare
Asiguraţi-vă ca legăturile de împământare să fie conectate
corespunzător şi bornele de împământare să fie strânse.
Manual de instalare
23
6
Cablajul intern
Verificaţi vizual cutia de distribuţie pentru a depista conexiunile
slăbite sau componentele electrice deteriorate.
7
Fixarea
1
2
3
4
Verificaţi ca unitatea să fie fixată corespunzător, pentru a evita
zgomotele anormale şi vibraţiile la punerea în funcţiune a
unităţii.
8
Echipament deteriorat
1
2
3
4
Verificaţi interiorul unităţii pentru a depista componentele
deteriorate sau conductele deformate.
9
Scurgeri de agent frigorific
Verificaţi interiorul unităţii pentru a depista scurgerile de agent
frigorific. Dacă există scurgeri de agent frigorific, luaţi legătura
cu distribuitorul local.
10 Tensiunea reţelei electrice
Verificaţi tensiunea reţelei electrice pe panoul local de
alimentare. Tensiunea trebuie să corespundă tensiunii de pe
eticheta de identificare a unităţii.
11
Ventilul de purjare a aerului
Asiguraţi-vă că ventilul de purjare a aerului este deschis (cel
puţin 2 ture).
12 Supapă de siguranţă
Controlaţi dacă vasul încălzitorului de rezervă este umplut
complet cu apă prin acţionarea supapei de siguranţă. Aceasta
trebuie să purjeze apă în loc de aer.
NOTĂ
Funcţionarea sistemului cu încălzitorul de rezervă
incomplet umplut cu apă va deteriora încălzitorul de
rezervă!
13 Ventilele de închidere
Asiguraţi-vă că ventilele de închidere sunt instalate corect şi
deschise complet.
NOTĂ
Exploatarea
deteriora pompa!
Punerea sub tensiune a unităţii interioare
Când alimentarea de la reţea a unităţii interioare este cuplată, "88"
este afişat pe interfaţa utilizatorului în timpul iniţializării sale, care
poate dura până la 30 secunde. În timpul acestui proces interfaţa
utilizatorului nu poate fi acţionată.
Configurarea turaţiei pompei
Turaţia pompei poate fi selectată pe pompă (a se vedea
"Componente principale" la pagina 10).
Reglajul prestabilit este turaţie ridicată (III). Dacă debitul apei în sistem
este prea mare (de ex. se aude zgomotul circulaţiei apei în instalaţie)
turaţia poate fi setată pe turaţie medie (II) sau turaţie mică (I).
Presiunea statică externă disponibilă (ESP, exprimată în kPa) în
funcţie de debitul apei (l/min) este prezentată în graficul de mai jos.
sistemului
cu
ventilele
70
60
50
40
III
30
II
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
[ l/min ]
Unitate interioară pentru sistem de pompă termică aer la apă
închise
va
RKHBH/X008BA
4PW54224-1A
