12. Fassung X9A
Die Fassung X9A ist für Anschließen des Thermistors (nur bei
Anlagen mit Brauchwassertank).
13. Sicherung FU2 (Linear-Sicherung)
14. Stromwandler TR1
15. A4P
Adresskarte für entfernten Alarm (nur bei Installationen mit
Zusatz für entfernten Alarm).
HINWEIS Den Elektroschaltplan finden Sie auf der Innenseite
des Schaltkastengehäuses.

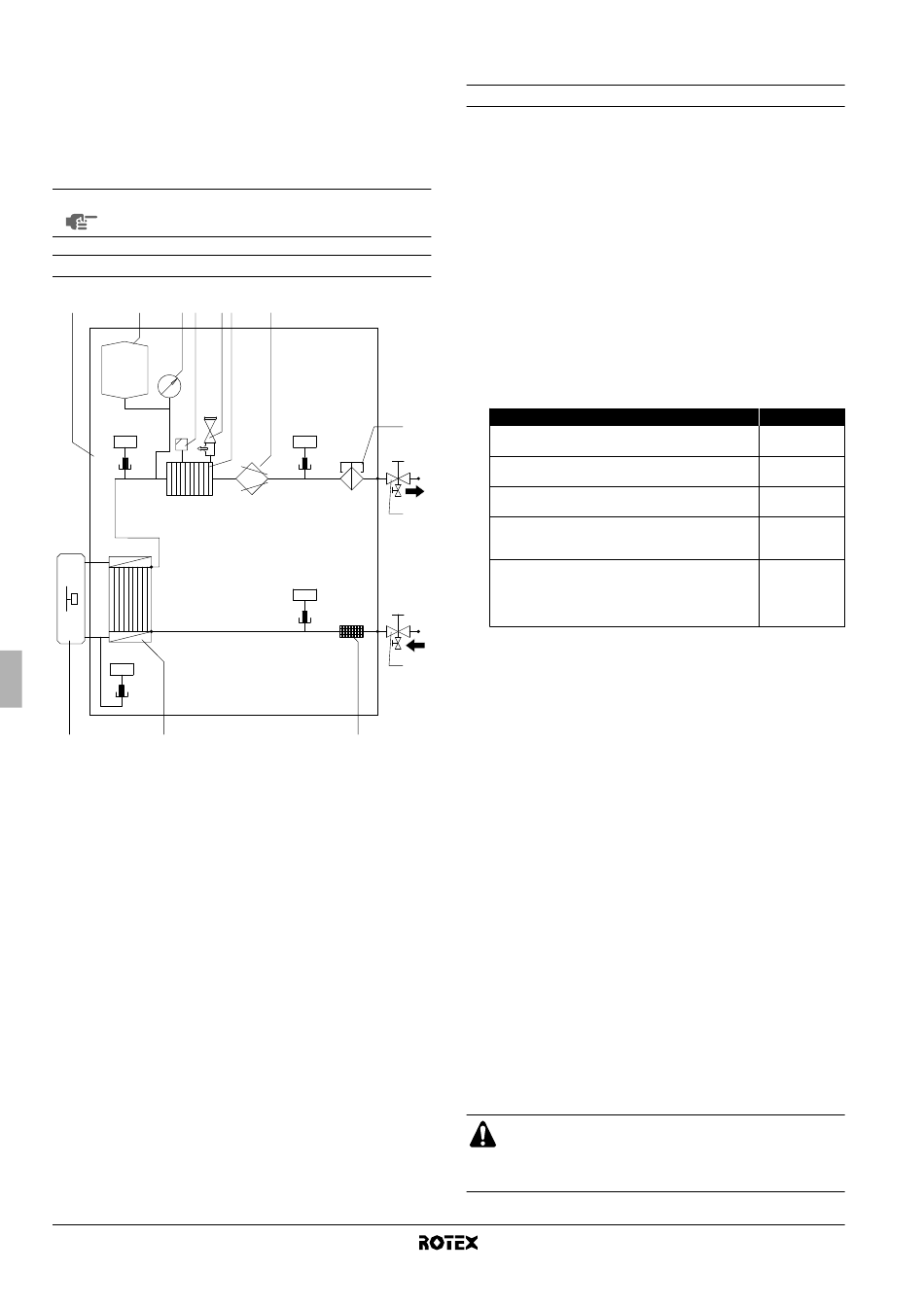

Funktionsdiagramm

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Außeneinheit
2 Inneneinheit
3 Ausdehnungsgefäß
4 Manometer
5 Entlüftungsventil
6 Druckentlastungsventil
7 Reserveheizung
8 Pumpe
9 Strömungsschalter
Installationsanleitung
12
8
9
R2T
t >
10
R4T
t >
11
12
10 Wasserauslass-
Absperrventil mit
Ablassventil (bauseitige
Installation)
11 Wassereinlass-Absperrventil
mit Ablassventil (bauseitige
Installation)
12 Filter
13 Wärmetauscher
R1T
R2T
Temperatursensoren
R3T
R4T
I I
NSTALLATION DER NNENEINHEIT

Auswahl eines Installationsortes

Die Einheit ist an einem Innenstandort an der Wand zu montieren,
der folgende Anforderungen erfüllt:
■
Der Installationsort ist frostfrei.
■
Der für Wartungsarbeiten erforderliche Abstand um die Einheit
ist ausreichend. (Siehe Abbildung 2).
■
Der Platz um die Einheit lässt eine ausreichende Luftzirkulation
zu.
■
Es gibt eine Vorrichtung für das Ablaufen des Kondensats (nur
bei RKHBX-Modellen mit Ablaufwanne EKHBDP) und das
Ausblasen des Druckentlastungsventils.
■
Die Installationsfläche ist eine ebene und vertikale, nicht
brennbare Wand, die das Betriebsgewicht der Einheit tragen
kann (siehe "Technische Daten" auf Seite 43).
■
Feuergefahr aufgrund möglicherweise austretender entzünd-
licher Gase besteht nicht.
■
Sämtliche Rohrlängen und Abstände müssen beachtet werden.
Erforderlich
Maximal zulässige Kältemittel-Leitungslänge
zwischen Außen- und Inneneinheit
Erforderliche Mindest-Kältemittel-Leitungslänge
zwischen Außen- und Inneneinheit
Maximal zulässige Höhendifferenz zwischen Außen-
und Inneneinheit
Maximal zulässiger Abstand zwischen 3-Wege-Ventil
und Inneneinheit (nur bei Anlagen mit
Brauchwassertank).
Maximal zulässige Entfernung zwischen
Brauchwassertank und der Inneneinheit (nur bei
Anlagen mit Brauchwassertank). Das mit dem
Brauchwassertank gelieferte Thermistorkabel ist
12 m lang.
■
Während des normalen Betriebs der Hydrobox ist ein Geräusch
zu hören, das als störend empfunden werden könnte. Das
Geräusch entsteht beim Betrieb der Wasserpumpe und/oder bei
Aktivierung des Kontaktgebers. Darum sollte die Hydrobox am
besten fest an der Wand angebracht werden und nicht innerhalb
oder in der Nähe einer Umgebung, in der es still sein soll (z.B.
Schlafzimmer).
■
Das Gerät nicht an einem Platz installieren, an denen es großer
Feuchtigkeit ausgesetzt ist (z.B. Badezimmer).
■
Der Rohrdurchmesser muss dem benötigten Wasserdurchfluss
und dem verfügbaren ESP (ESP - externer statischer Druck) der
Pumpe entsprechen.
■
Das Gerät darf nicht an einem Ort installiert werden, wo sich
explosives Gasgemisch in der Luft befinden könnte.
■
Die Einheit nicht in einem Raum installieren, der auch als
Arbeitsplatz oder Werkstatt benutzt wird.
Finden in der Nähe der Einheit Bauarbeiten statt (z.B.
Schleifarbeiten), bei denen viel Staub entsteht, muss das Gerät
abgedeckt werden.
■
Treffen Sie Vorkehrungen, damit bei einer Leckage am
Installationsort und der Umgebung keine Schäden durch das
austretende Wasser entstehen können.
■
Oben auf dem Gerät keine Utensilien oder Gegenstände
ablegen.
■
Sorgen Sie dafür, dass gemäß der jeweiligen örtlichen und
staatlichen Vorschriften hinreichende Vorkehrungsmaßnahmen
getroffen sind oder werden, für den Fall, dass es eine Leckage
im Kältemittelkreislauf gibt.
VORSICHT
Gibt es bei der Anlage einen Brauchwassertank (optional),
dann finden Sie Informationen darüber in der Installations-
anleitung zum Brauchwassertank.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
Wert
30 m
3 m
20 m
3 m
10 m
RKHBH/X008BA
4PW54224-1A
