Funzionamento della pompa e riscaldamento dell'ambiente
Quando il termostato ambiente per l'anelli di riscaldamento a
pavimento (T1) e i ventilconvettori (T2) è collegato all'unità interna, la
pompa (4) funziona quando si verifica una richiesta di riscaldamento
da T1 e/o T2. L'unità esterna si avvia per raggiungere la temperatura
target dell'acqua in uscita. La temperatura target dell'acqua in uscita
dipende da quale termostato
riscaldamento.
Impostazioni
Set point in loco
Zona A Primo IU
Zona B Secondo [7-03]
Temperatura dell'acqua risultante
Funzionamento della pompa risultante
Quando la temperatura ambiente di entrambe le zone è superiore al
set point del termostato, l'unità esterna e la pompa si arrestano.
■
Collegare i fili del termostato ai morsetti corretti
NOTA
(vedere "Panoramica
pagina 9).
■
Assicurarsi di
impostazioni in loco [7-02], [7-03] e [7-04]. Vedere
"Doppio controllo del set point" a pagina 30.
■
Configurare correttamente il microinterruttore
SS2-3 sulla scheda del quadro elettrico di
RKHBH. Vedere "Configurazione di installazione
del termostato ambiente" a pagina 23.
■
NOTA È possibile implementare i segnali di richiesta per
il riscaldamento dell'ambiente in due modi diversi
(a scelta dell'installatore).
- Segnale di attivazione/disattivazione della
funzione termica dal termostato ambiente
- Segnale di stato (attivo/disattivo) dalla
postazione di mescolamento
■
È responsabilità dell'installatore accertarsi che
non si verifichino situazioni indesiderate (ad es.
temperatura
verso gli anelli di riscaldamento a pavimento,
ecc.).
■
Rotex non offre alcun tipo di postazione di
mescolamento. Il controllo del doppio punto di
regolazione consente solamente di utilizzare due
punti di regolazione.
■
Quando è solo la zona A a richiedere il riscalda-
mento, la zona B riceverà acqua a una tempera-
tura pari a quella del primo punto di regolazione.
Ciò può portare al riscaldamento indesiderato
della zona B.
■
Quando è solo la zona B a richiedere il riscalda-
mento, la postazione di mescolamento riceverà
acqua a una temperatura pari a quella del
secondo punto di regolazione.
In base al controllo della postazione di mescola-
mento, l'anello di riscaldamento a pavimento può
ancora ricevere acqua a una temperatura uguale
al punto di regolazione della postazione di
mescolamento.
È importante ricordare che la temperatura effettiva
dell'acqua negli anelli di riscaldamento a pavimento
dipende dal controllo e dall'impostazione della postazione
di mescolamento.
Manuale d'installazione
9
ambiente sta richiedendo
Stato del termostato
ON OFF ON OFF
OFF ON ON OFF
IU [7-03] [7-03] —
ON ON ON OFF
dell'unità interna"
configurare correttamente
dell'acqua eccessivamente alta
P
ANORAMICA DELL

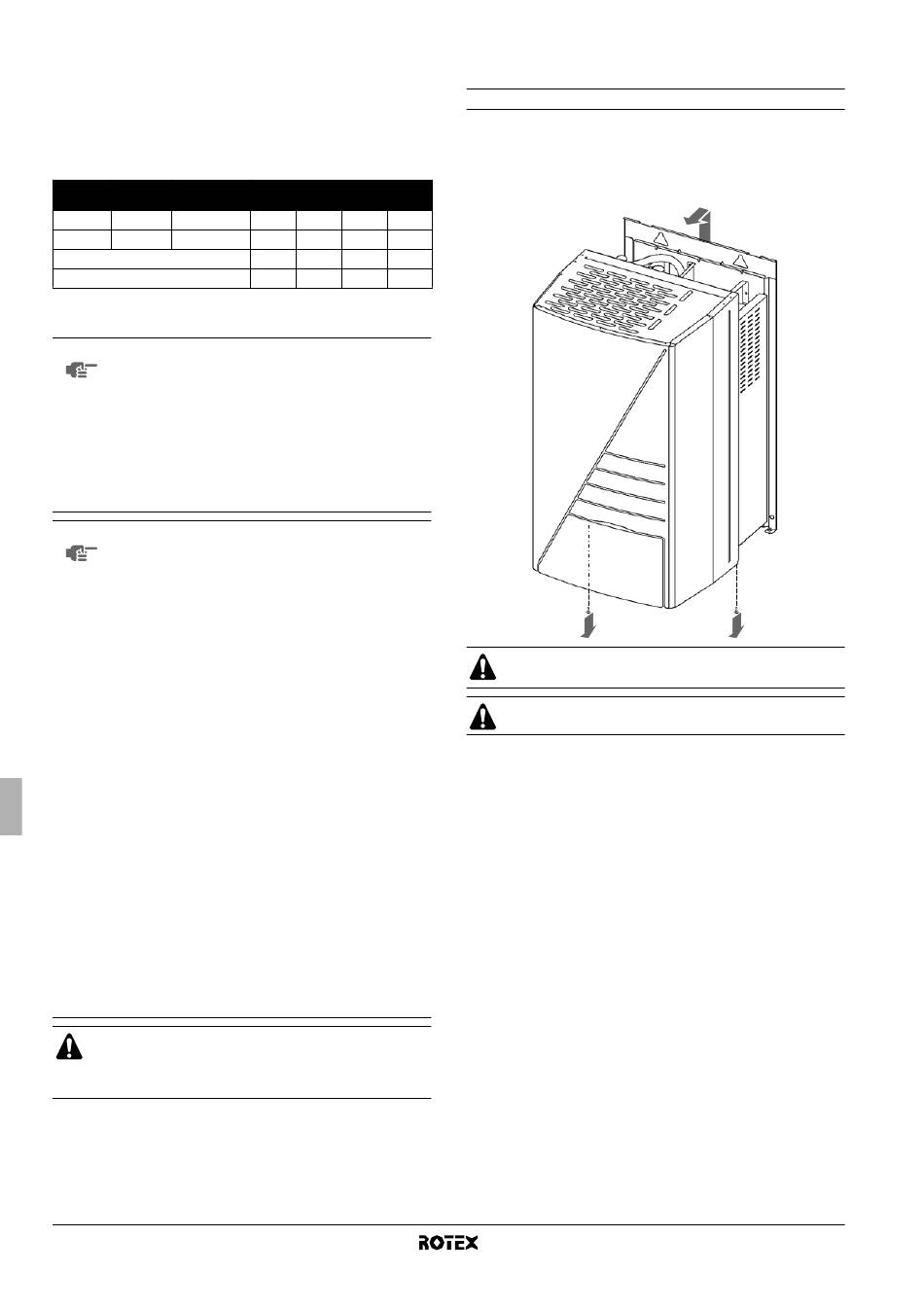

Apertura dell'unità interna
■
L'aletta anteriore sul coperchio dell'unità interna consente
l'accesso al manometro e all'interfaccia utente.
il
■
Il coperchio dell'unità interna può essere rimosso svitando le
2 viti inferiori e sganciando il coperchio stesso.
a
le
Fissare il coperchio con le viti al momento dell'installazione
(le viti sono accessori).
Le parti interne dell'unità possono essere calde.
■
Per accedere ai componenti del quadro elettrico, ad esempio
per effettuare i collegamenti elettrici sul posto, rimuovere il
coperchio di servizio del quadro elettrico. A tal fine, allentare le
viti anteriori e rimuovere il coperchio di servizio del quadro
elettrico.
Unità interna per sistema a pompe di calore aria-acqua
'
UNITÀ INTERNA
RKHBH/X008BA
4PW54224-1A
