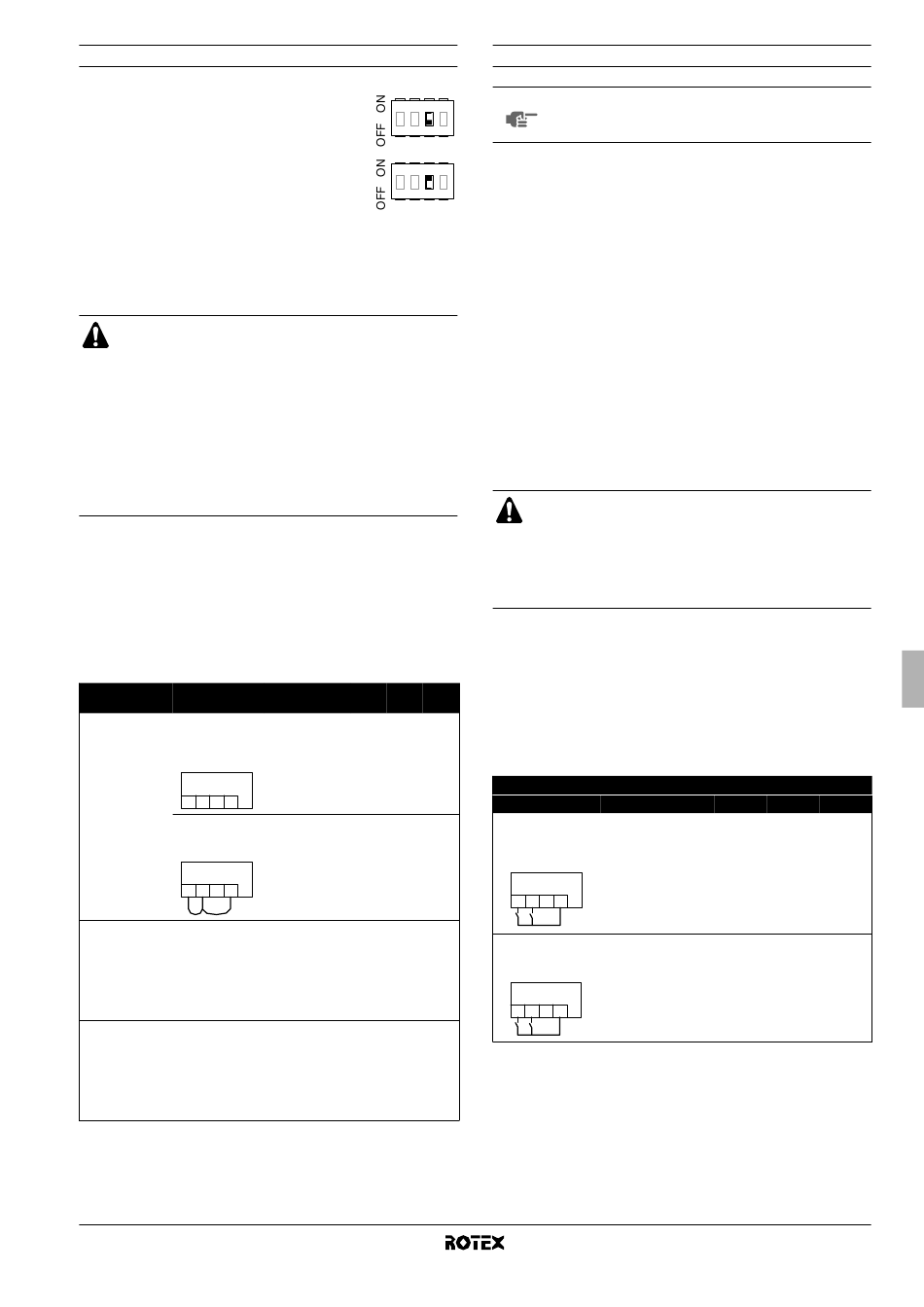

Konfiguration der Raumthermostat-Installation
■
Wenn kein Raumthermostat an die Innen-
einheit angeschlossen
Kippschalter SS2-3 auf OFF gestellt werden.
■
Wenn ein Raumthermostat an die Innen-
einheit angeschlossen
Kippschalter SS2-3 auf ON gestellt werden.
■
Beim Raumthermostat die richtigen Einstellungen bestätigen
(6®02=yes (ja), 6®05=9, 6®06=5), um zu verhindern, dass sich die
Pumpe immer wieder ein- und ausschaltet (d.h. flattert), was
sich auf die Lebensdauer der Pumpe negativ auswirken
würde.
■
Wenn der Raumthermostat an die Inneneinheit
angeschlossen wird, ist der Timer für Heiz- und
Kühlbetrieb außer Kraft gesetzt. Die anderen timer-
gesteuerten Funktionen sind nicht betroffen. Weitere
Einzelheiten über
funktionen finden Sie in der Bedienungsanleitung.
■
Wenn ein Raumthermostat an die Inneneinheit
angeschlossen wird und die Taste = oder die Taste
o gedrückt wird, blinkt die zentrale Steuerungs-
anzeige e um anzuzeigen, dass der Raum-
thermostat Priorität hat und den Ein-/Aus-Betrieb und
den Umschaltbetrieb regelt.
Die nachfolgende Tabelle gibt eine Zusammenfassung der erforder-
lichen Konfiguration. Und sie zeigt die Thermostatverkabelung am
Anschlussblock (X2M: 1, 2, 3, 4) im Schaltkasten. Die dritte Spalte
gibt Aufschluss über den Betrieb der Pumpe. Die letzten drei Spalten
geben an, ob die folgende Funktionalität an der Benutzerschnittstelle
(UI) verfügbar ist oder ob diese durch den Thermostat (T) geregelt
wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Thermostat Konfiguration
Kein Thermostat • SS2-3 = OFF
(Aus)
• Verkabelung:
(keine)
X2M
1 2 3 4
• SS2-3 = ON
(Ein)
• Verkabelung:
X2M
1 2 3 4
Thermostat, nur • SS2-3 = ON
(Ein)
Heizen
• Verkabelung:
(siehe
Installations-
anleitung des
Raum-
thermostats)
Thermostat mit • SS2-3 = ON
(Ein)
Umschalter
• Verkabelung:
Heizen/Kühlen
(siehe
Installations-
anleitung des
Raum-
thermostats)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
1 2 3
wird, muss der
1 2 3
wird, muss der
Zeitschaltuhren und Timer-
Pumpen-
y y y y = = = = p p p p r r r r
betrieb
bestimmt UI UI
durch die
Temperatur
des
abfließenden
(a)
Wassers
ein, wenn UI UI
Raumheizung
oder Kühlung
eingeschaltet
y
( )
ist
ein, wenn der T —
Raumthermost
at Heizen
anfordert
ein, wenn der T T
Raumthermost
at Heizen oder
Kühlen
anfordert
Konfiguration des Pumpenbetriebs
HINWEIS Zur Festlegung
4
"Einstellung
Pumpe" auf Seite 25.
Ohne Raumthermostat: DIP-Schalter SS2-3 = OFF (Aus)
4
Wenn kein Thermostat an die Inneneinheit angeschlossen wird, wird
der Pumpenbetrieb durch die Austrittswassertemperatur bestimmt.
Soll andauernder Pumpenbetrieb erzwungen werden, wenn kein
Raumthermostat angeschlossen ist, wie folgt vorgehen:
- Den Kippschalter SS2-3 auf ON (EIN) stellen,
- am Anschlussblock im Schaltkasten die Anschlüsse mit den
Nummern 1-2-4 kurzschließen.
Mit DIP-Schalter des Raumthermostats: SS2-3 = ON (Ein)
Wenn der Thermostat an die Inneneinheit angeschlossen ist, läuft die
Pumpe ständig, wann immer der Thermostat Heiz- oder Kühlbedarf
signalisiert.
Dual-Sollwert
Wenn der Betrieb auf Grundlage von zwei Sollwerten freigeschaltet
ist, wird der Pumpenbetrieb bestimmt durch die Stellung des DIP-
Schalters SS2-3 und die Kontakte zur Auswahl des Sollwertes. Siehe
die oben beschriebene Konfiguration des Pumpenbetriebs bei
Anschluss/ohne Anschluss des Thermostats.
Wenn der Betrieb auf Grundlage von zwei Sollwerten
aktiviert ist,
Pumpenbetrieb" nicht möglich. Ist SS2-3 auf ON (Ein) und
sind SP1 und SP2 beide geschlossen, arbeitet die Pumpe
genauso wie bei "mit Raumthermostat", und der zweite
Sollwert ist derjenige, der in Kraft ist. Siehe "Steuerung auf
Grundlage von 2 Sollwerten" auf Seite 30.
Die nachfolgende Tabelle gibt eine Zusammenfassung der erforder-
lichen Konfiguration. Und sie zeigt die Verkabelung am Anschluss-
block (X2M: 1, 2, 4) im Schaltkasten. Die dritte Spalte gibt Aufschluss
über den Betrieb der Pumpe. Die letzten drei Spalten geben an, ob
die folgende Funktionalität an der Benutzerschnittstelle (UI)
verfügbar ist oder ob diese durch die Kontakte zur Auswahl des
Sollwertes SP1 und SP2 geregelt wird:
UI
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Konfiguration Pumpenbetrieb
bestimmt durch die
UI • [7-02]=1
• SS2-3 = OFF
Temperatur des
(Aus)
abfließenden
• Verkabelung:
Wassers
X2M
1 2 3 4
SP2 SP1
—
• [7-02]=1 auf Ein, wenn Haupt-
• SS2-3 = ON (Ein)
Sollwert oder/und
• Verkabelung:
Sub-Sollwert
angefordert wird
X2M
1 2 3 4
— SP2 SP1
SP1 = Kontakt für ersten Sollwert
SP2 = Kontakt für zweiten Sollwert
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
der Pumpendrehzahl
der Umdrehungsgeschwindigkeit
dann ist "erzwungener andauernder
Dual-Sollwert
y y y y = = = =
UI UI
(a)
SP2/SP1 UI
