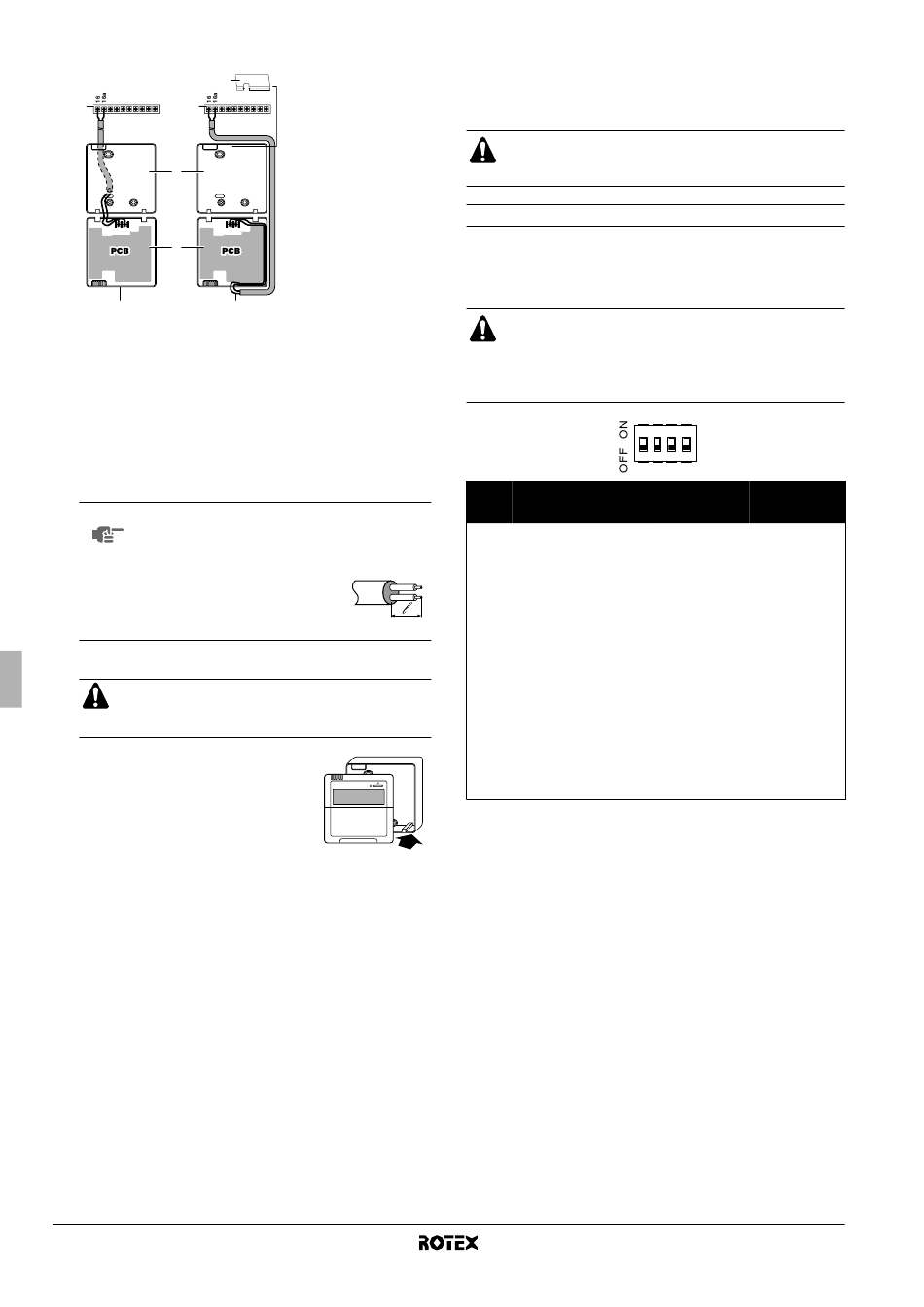

3 Die Einheit ordnungsgemäß anschließen.
6
1
1
2
P2 P1 P2
3
4
1 Einheit
2 Rückwärtiger Teil des Digitalreglers
3 Vorderer Teil des Digitalreglers
4 Verkabelung von hinten gesehen
5 Verkabelung von oben gesehen
6 Schneiden Sie den Teil für die Durchführung der Kabel mit
einer Kneifzange oder dergleichen aus.
Die Anschlüsse oben auf dem vorderen Teil des Digitalreglers
an die Anschlüsse (P1 bis 16, P2 bis 16a) innerhalb der Einheit
anschließen.
■
Zur Vermeidung von störenden Interferenzen
HINWEIS
sollte die Verkabelung abseits von den
Netzkabeln
verlaufen.
■
Den Teil abisolieren, der
durch das Gehäuse des
Digitalreglers
wird ( l ).
4 Den oberen Teil des Digitalreglers wieder befestigen.
VORSICHT
Beim Befestigen darauf achten, dass die Kabel nicht
eingeklemmt werden.
Beim Einpassen bei den Clips auf der
Unterseite beginnen.
Installationsanleitung
22
P1
5
für die Stromversorgung
geführt
1
I
NBETRIEBNAHME UND
Die Inneneinheit muss vom Installateur konfiguriert werden, um der
Installationsumgebung (Außenklima, installierte Optionen, etc.) und
den Nutzungsgewohnheiten des Benutzers zu entsprechen.
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden und dass das
System entsprechend konfiguriert wird.
Übersicht der DIP-Schalter-Einstellungen
Der DIP-Schalter SS2 befindet sich auf der Platine des Schalt-
kastens (siehe "Hauptkomponenten
Seite 11). Damit wird die
Raumthermostat-Anschluss und der Pumpenbetrieb konfiguriert.
WARNUNG
Schalten Sie die Stromversorgung ab, bevor Sie die
Wartungsblende des
Änderungen an
durchführen.
1
DIP-
Schalter
SS2 Beschreibung
1 Nicht anwendbar für
den Monteur
2 Brauchwassertank-
Installation (siehe
"Konfiguration der
Brauchwassertank-
Installation" auf Seite 24)
3 Anschluss des
Raumthermostats
(siehe "Konfiguration der
Raumthermostat-
Installation" auf Seite 23)
(a)
4 Diese Einstellung
beeinflusst die Arbeits-
weise der Wärmepumpe,
wenn gleichzeitig mehr
Raumheizung/-kühlung
und Erwärmung des
Brauchwassers zu
erfolgen hat.
(a) Nur anwendbar wenn DIP-Schalter 2 = ON (EIN)
(b) Der Betrieb für Heizen/Kühlen oder für die Warmwasserbereitung
(Brauchwasser) kann per Timer beschränkt werden und/oder durch die
bauseitige Einstellungen (4, 5, 8).
Inneneinheit für Luft-Wasser-Wärmepumpensystem
K
ONFIGURATION
des Schaltkastens"
Brauchwassertank-Installation,
Schaltkastens öffnen und
den DIP-Schaltereinstellungen
2 3 4
ON OFF
— (Standardwert)
Installiert Nicht installiert
(Standard)
Raumthermostat Kein Raum-
angeschlossen thermostat
angeschlossen
(Standard)
Heizen/Kühlen- Priorität auf
Priorität Seiten des
höchsten
Anforderungs-
(b)
bedarfs
RKHBH/X008BA
4PW54224-1A
