Tipo 3
Este tipo de suministro eléctrico a tarifa reducida se interrumpe
inmediatamente.
Cuando conecte el equipo a un suministro eléctrico de
tarifa reducida, cambie el ajuste de campo [D-01]. En caso
del que el suministro eléctrico de tarifa reducida sea del
tipo en el que el suministro eléctrico no se interrumpe
(como el que se describe anteriormente como tipo 1)
cambie los dos ajustes de campo [D-01] y [D-00]. Consulte
el apartado "[D] Suministro eléctrico a tarifa reducida/Valor
de desviación local dependiente de las condiciones
climáticas" en la página 34 del capítulo "Configuración
personalizada".
Si el suministro a tarifa reducida es del tipo en que el
suministro eléctrico es ininterrumpido, la unidad entrará en
modo de apagado forzado.
Cuando se envíe la señal a tarifa reducida, el indicador de
control centralizado e parpadeará para indicar que el
suministro a tarifa reducida está activado.

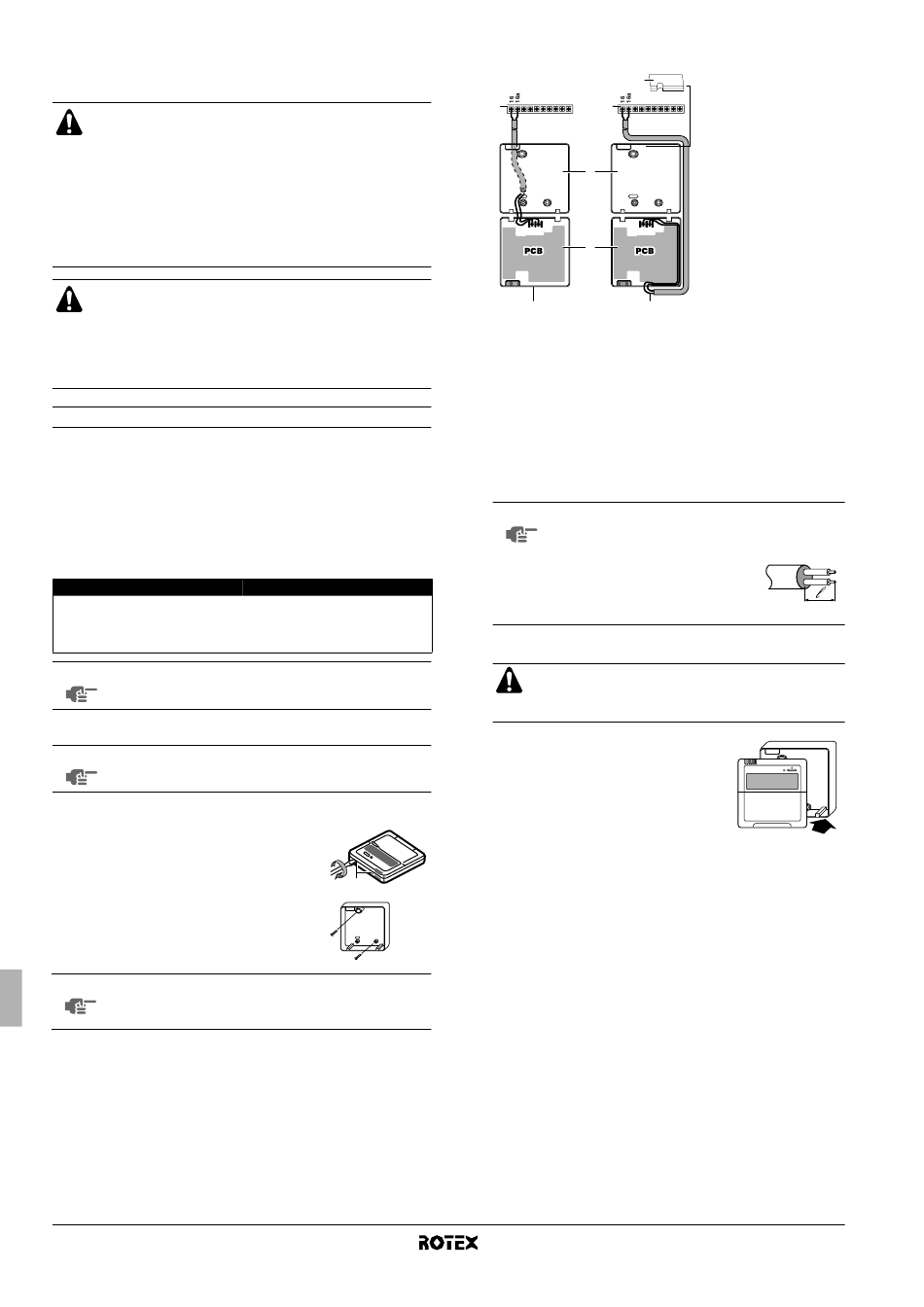

Cambio de ubicación del controlador digital
El controlador digital viene ubicado desde fábrica en la unidad
interior. (Consulte "Componentes principales" en la página 11 para
conocer la posición real). Si es necesario, se puede cambiar la
ubicación del controlador digital.
Tenga en cuenta que sólo se puede conectar un controlador digital a
la unidad interior.
Especificaciones del cable
Especificaciones del cable
Tipo
Sección
Longitud máxima
NOTA El cableado de conexión no viene incluido.
Montaje
NOTA El controlador digital debe montarse en el interior.
1 Retire el panel frontal del controlador digital.
Inserte el destornillador ranurado en las
ranuras (1) del panel
controlador digital y extraiga el panel
delantero del controlador digital.
2 Fije el controlador digital sobre una super-
ficie plana.
NOTA Tenga la precaución de no deformar la parte inferior
del controlador digital por apretar demasiado los
tornillos de montaje.
Manual de instalación
22
Valor
2 hilos
2
0,75-1,25 mm
500 m
trasero del
1
3 Instale el cableado de la unidad.
6
1
1
2
P2 P1 P2
3
4
1 Unidad
2 Panel trasero del controlador digital
3 Panel delantero del controlador digital
4 Cableado desde la parte posterior
5 Cableado desde la parte superior
6 Practique una ranura en la pieza para pasar los cables,
valiéndose de unos alicates, etc.
Conecte los terminales en la parte superior del panel delantero
del controlador digital y los terminales del interior de la unidad
(P1 a 16, P2 a 16a).
■
Cuando instale los cables, tienda éstos lejos
NOTA
del cableado de alimentación para evitar la
recepción de ruido eléctrico (ruido externo).
■
Retire el blindaje exterior de
la parte de cable que ha de
pasar al interior de la caja
del controlador digital ( l ).
4 Reponga la parte superior del controlador digital.
PRECAUCIÓN
Tenga cuidado de no pellizcar ningún cable durante la
colocación.
Empiece la colocación por las pinzas de
la parte de abajo.
Unidad interior para bomba de calor de aire-agua
P1
5
1
RKHBH/X008BA
