Procedimiento
Para cambiar uno o varios ajustes de obra siga las instrucciones que
se proporcionan a continuación.
3
2

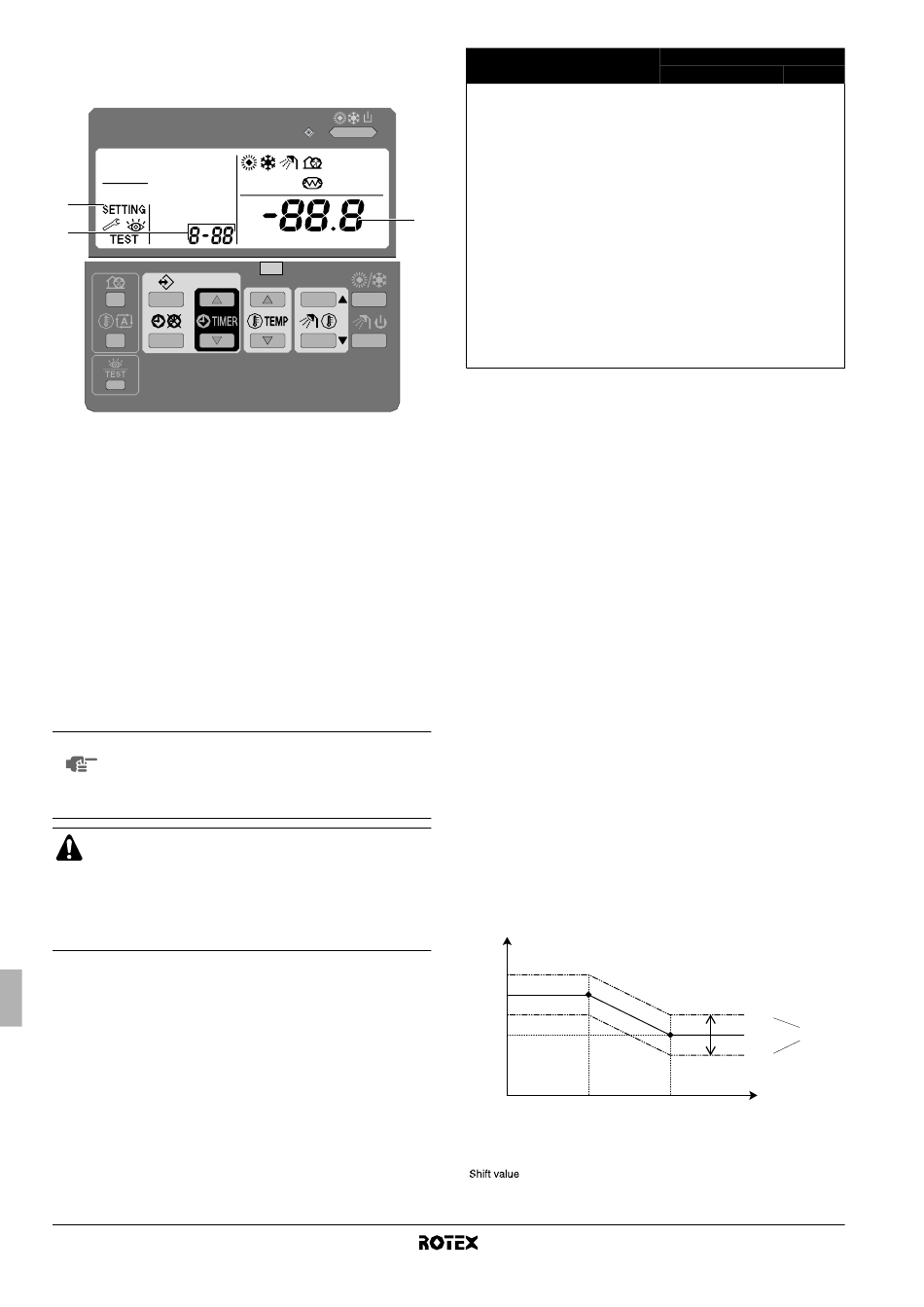

Pulse el botón z durante un mínimo de 5 segundos para
1
introducir FIELD SET MODE [MODO DE AJUSTE DE OBRA].
El icono $ (3) se mostrará en la pantalla. Se muestra el
código de ajuste de obra seleccionado ; (2), con el valor de
ajuste indicado a la derecha -(1).
Pulse el botón bgi para seleccionar el primer código de
2
ajuste de obra adecuado.
Pulse el botón bgj para seleccionar el segundo código
3
de ajuste de obra adecuado.
Pulse el botón pfi y el botón pfj para modificar
4
el ajuste de obra realizado.
Guarde el nuevo valor ajustado pulsando el botón pr.
5
6 Repita los pasos 2 a 4 para cambiar otros ajustes de obra según
sea necesario.
7 Cuando finalice, pulse el botón "z para salir del FIELD SET
MODE [MODO DE AJUSTE DE OBRA].
NOTA Los cambios realizados en un ajuste de obra
determinado sólo se guardarán si se pulsa el botón
pr. Si se desplaza hasta un nuevo código de ajuste
de obra o pulsa el botón z se descartarán los
cambios realizados.
■
Antes del envío, los valores ajustados han sido
configurados conforme a las instrucciones que se
proporcionan en el apartado "Tabla de configuración
personalizada" en la página 36.
■
Al salir del FIELD SET MODE [MODO DE AJUSTE
DE OBRA], en la pantalla LCD de la interfaz del
usuario puede aparecer "88" al inicializarse la unidad.
Descripción detallada
[0] Nivel de autorización del usuario
Si fuera necesario, los botones de la interfaz del usuario pueden
deshabilitarse para el usuario.
Hay tres niveles de autorización disponibles (véase la siguiente
tabla). El cambio entre el nivel 1 y el nivel 2/3 se realiza pulsando los
botones pfi y pfj simultáneamente, inmediatamente
seguido por los botones s y ba, durante al menos 5 segundos (en
modo normal). Tenga presente que no se proporciona ninguna
indicación en la interfaz de usuario Cuando el nivel 2/3 está
seleccionado, el nivel de autorización real, ya sea el nivel 2 o el 3,
viene determinado por el ajuste de campo [0-00].
Manual de instalación
26
Botón
Botón de modo de
funcionamiento
susurrante
Botón de punto de
referencia dependiente
de las condiciones
climáticas
Botón de activación/
desactivación del
temporizador
1
Botón de
programación
Botones de ajuste de
hora
Botón de inspección/
prueba de
funcionamiento
[1] Punto de referencia en función de la temperatura exterior
(sólo modo calefacción)
La configuración del punto de referencia dependiente de las
condiciones climáticas define los parámetros para el funcionamiento
de la unidad de forma dependiente de las condiciones climáticas.
Cuando el modo de funcionamiento dependiente de las condiciones
climáticas está activado, la temperatura del agua se determina
automáticamente dependiendo de la temperatura exterior: si la
temperatura exterior es fría el agua se calentará y viceversa. Con la
unidad ajustada en el modo dependiente de las condiciones
climáticas, el usuario puede cambiar la temperatura deseada del
agua arriba o abajo hasta un máximo de 5°C. Consulte el manual de
operación para obtener información detallada sobre el modo de
funcionamiento de la unidad en modo dependiente de las
condiciones climáticas.
■ [1-00] Temperatura ambiente baja (Lo_A): temperatura
exterior baja.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
exterior alta.
■ [1-02] Punto de referencia a temperatura ambiente baja
(Lo_Ti): es la temperatura pretendida del agua de salida
cuando la temperatura exterior equivale o es inferior a la
temperatura ambiente baja (Lo_A).
Tenga presente que el valor Lo_Ti debería ser superior al
valor Hi_Ti, ya que es necesario poseer agua caliente para
temperaturas exteriores más bajas (Lo_A).
■ [1-03] Punto de referencia a temperatura ambiente alta
(Hi_Ti): es la temperatura pretendida del agua de salida
cuando la temperatura exterior equivale o es superior a la
temperatura ambiente alta (Hi_A).
Tenga presente que el valor Hi_Ti debería ser inferior al valor
Lo_Ti, ya que para temperaturas exteriores más cálidas
(Hi_A) se requiere menos agua caliente.
T
t
Lo_Ti
Hi_Ti
Lo_A
T Temperatura pretendida del agua
t
T Temperatura ambiente (exterior)
A
= Valor de desviación
Nivel de autorización
1 2
s
operable —
ba
operable —
pr
operable operable
<
operable —
pf
i
operable —
pf
j
z
operable —
+ 05
00
– 05
Hi_A T
A
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
3
—
—
—
—
—
—
Shift value
