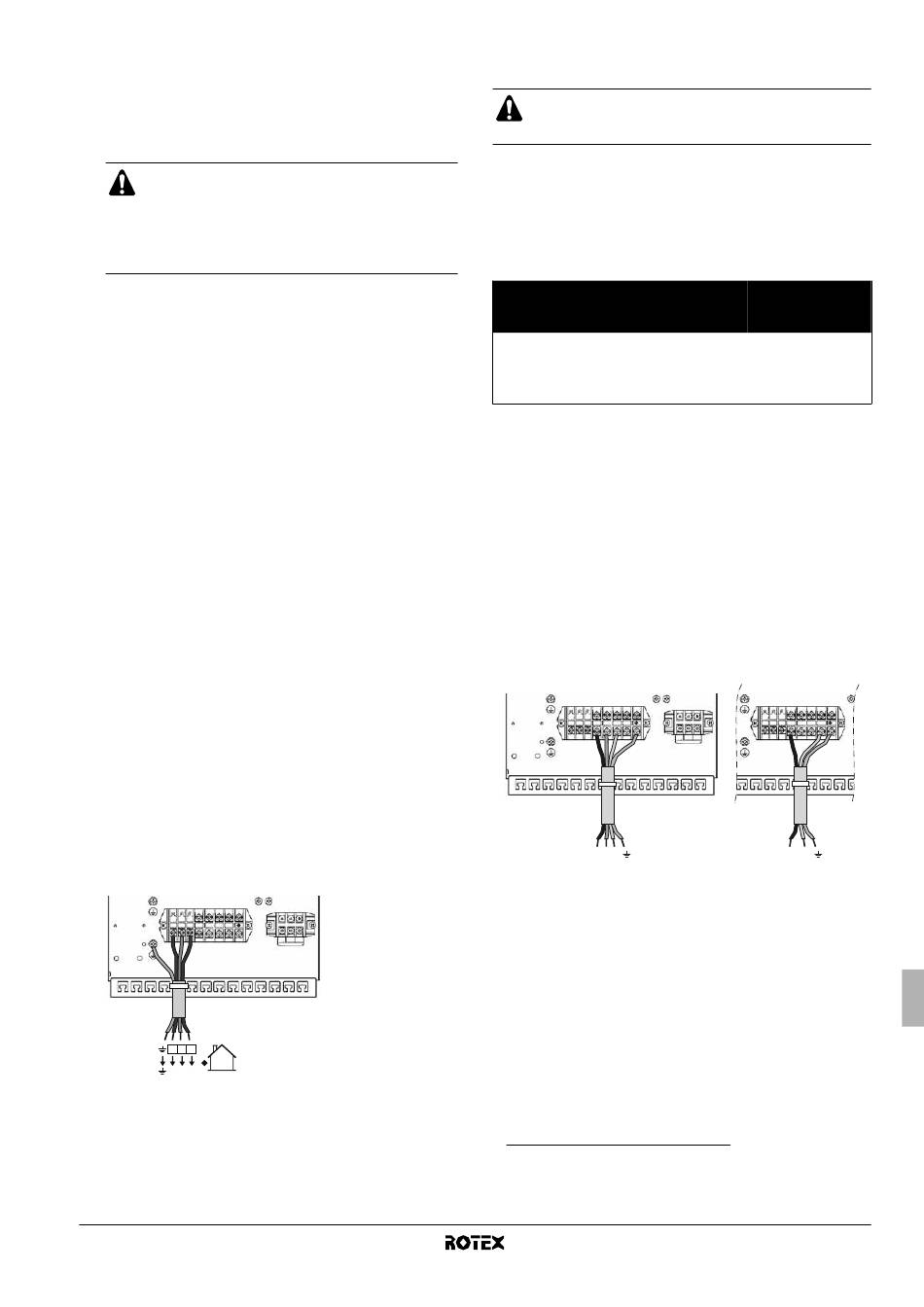

Instrucciones acerca del cableado de obra

■
La mayor parte del cableado de obra de la unidad interior debe
realizarse en el bloque de terminales del interior de la caja de
conexiones. Para acceder al bloque de terminales extraiga la
tapa de la unidad interior y el panel de mantenimiento de la caja
de conexiones; consulte al respecto el apartado "Cómo abrir la
unidad interior" en la página 10.
ADVERTENCIA
Corte la alimentación, la alimentación de la unidad
exterior y el calefactor auxiliar y, si procede, la alimen-
tación del depósito de agua sanitaria), antes de
extraer el panel de servicio de la caja de
interruptores.
■
Los sujetacables se encuentran en la parte inferior de la caja de
conexiones. Fije todos los cables mediante sujetacables
(suministro independiente).
■
Es necesario utilizar un circuito de alimentación independiente
para el calefactor auxiliar.
■
Las instalaciones equipadas con depósito de agua caliente
sanitaria (opcional) necesitan un circuito de alimentación
independiente para la resistencia eléctrica.
Consulte el manual de instalación del depósito de agua caliente
sanitaria.
Conexión del cable de alimentación y del cable de
comunicaciones para la unidad interior
Requisitos del circuito y del cableado de alimentación
El cable de alimentación para la unidad interior viene de la unidad
exterior. La comunicación de datos a la unidad exterior tiene lugar a
través del mismo cable.
Para obtener información acerca de todas las directrices y especifi-
caciones en relación al cableado de campo entre la unidad interior y
la unidad exterior consulte el manual de instalación de la unidad
exterior.
Procedimiento
1 Tomando el cable adecuado conecte el circuito de alimentación
a los terminales correspondientes tal y como se indica en el
diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra en la placa de montaje de la caja de conexiones.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
4 Cuando instale los cables, asegúrese de que éstos no
obstaculicen el montaje de la tapa de la unidad interior, consulte
la figura 3.
Nota: sólo se muestra el cableado de obra relevante.
X1M
1 2 3
1 2 3
1 2 3
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
X3M
Conexión de la alimentación del calefactor auxiliar
Requisitos del circuito de alimentación y del cableado
Utilice un circuito de alimentación dedicado para el
calentador auxiliar y la resistencia eléctrica. Nunca utilice
un circuito de alimentación compartido con otro aparato.
Este circuito de alimentación deberá estar protegido mediante los
dispositivos de seguridad requeridos de conformidad con la
normativa local y nacional vigente.
Seleccione un cable de alimentación eléctrica que cumpla con las
normativas locales y nacionales pertinentes. Para saber cuál es la
corriente de funcionamiento máxima para el calefactor auxiliar
consulte la siguiente tabla.
(1) (2)
Capacidad
del
Modelo de unidad calefactor
interior auxiliar
RKHB*008BA3V3 3 kW
(a) (b)
RKHB*008BA6V3 6 kW
RKHB*008BA6WN 6 kW
RKHB*008BA9WN 9 kW
(a) Equipamiento que cumple la normativa EN/IEC 61000-3-12
(b) Este equipo cumple con las normativas EN/IEC 61000-3-11
impedancia del sistema Z sea menor o igual a Z
sys
entre el suministro del usuario y el sistema público. Es responsabilidad del
instalador o usuario del equipo asegurar mediante una consulta con la compañía
que opera la red de distribución si fuera necesario para saber si el equipo está
conectado únicamente a un suministro con una impedancia Z
Z .
max
Procedimiento
1 Tomando el cable adecuado conecte el circuito de alimentación
al interruptor automático o disyuntor principal tal y como se
indica en el diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra del terminal X1M.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
Nota: sólo se muestra el cableado de obra relevante.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de bajo
voltaje con corriente de entrada de >16 A y ≤75 A por fase.
(2) La Norma Técnica Europea/Internacional ajusta los límites para los cambios en
la tensión, fluctuaciones y oscilaciones en la tensión en redes eléctricas públicas
de baja tensión para equipos con una corriente nominal de ≤75 A.
Tensión
nominal del Corriente
calefactor máxima de
funcionamiento Z (Ω)
auxiliar
max
1x 230 V 13 A —
1x 230 V 26 A 0.29
3x 400 V 8.6 A —
3x 400 V 13 A —
(1)
(2)
siempre que la
en el punto de conexión
max
menor o igual a
sys
1x 230 V
X1M
X3M
L1 N
L1 N
