NOTA Esta unidad sólo se debe utilizar en circuitos de
agua cerrados. La aplicación en un circuito de
agua abierto puede llevar a una corrosión
excesiva de las conducciones de agua.
■
No utilice nunca componentes revestidos de Zn
en el circuito de agua. Estas partes pueden sufrir
una corrosión excesiva debido al uso de tuberías
de cobre en el circuito interno de agua de la
unidad.
■
Cuando se utiliza una válvula de 3 vías en el
circuito de agua.
Es muy importante garantizar la completa separa-
ción entre el circuito de agua caliente sanitaria y
el de calefacción de suelo radiante.
■
Cuando utilice una válvula de 3 vías o una válvula
de 2 vías en el circuito de agua, el tiempo de
cambio máximo de la válvula deberá ser inferior a
60 segundos.

Carga de agua

1 Conecte el suministro de agua a la válvula de drenaje y la
válvula de llenado (véase "Componentes principales" en la
página 11).
2 Asegúrese de que la válvula automática de purga de aire está
abierta (al menos 2 vueltas).
3 Llene agua hasta que el manómetro indique una presión de
2,0 bares aproximadamente. Purgue la máxima cantidad de aire
del circuito mediante las válvulas de purga de aire. El aire en el
interior del circuito de agua podría provocar fallos de
funcionamiento del calefactor auxiliar.
4 Asegúrese de que el recipiente del calefactor auxiliar está lleno
de agua abriendo la válvula de alivio de presión. Debe salir
agua de la válvula.
■
NOTA Durante el llenado podría no ser posible eliminar
todo el aire del sistema. El aire residual se
eliminará a través de las válvulas de purga
automática de aire durante las primeras horas de
funcionamiento del sistema. Es posible que sea
necesario rellenar agua posteriormente.
■
La presión del agua indicada en el manómetro
variará en función de la temperatura del agua
(mayor presión cuanto mayor sea la temperatura
del agua).
No obstante, la presión del agua deberá perma-
necer siempre por encima de 0,3 bares para
evitar que el aire penetre en el circuito.
■
La unidad podría eliminar algo del agua sobrante
a través de la válvula de alivio de presión.
■
La calidad del agua debe cumplir los requisitos de
la Directiva Europea 98/83 CE.
Aislamiento de tuberías
Se debe aislar el circuito de agua completo, incluyendo todos los
tubos, para evitar la condensación durante el funcionamiento en
modo refrigeración y la reducción de la capacidad de calefacción y
refrigeración.
Si la temperatura asciende por encima de los 30°C y la humedad
supera 80% de humedad relativa, el espesor del material sellante
deberá ser de al menos 20 mm para evitar que se forme
condensación sobre la superficie de sellado.
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A

Cableado de obra

ADVERTENCIA
■
En el cableado fijo deberá incorporarse, según la
reglamentación local y nacional pertinente, un inter-
ruptor principal u otro medio de desconexión que
tenga una separación constante en todos los polos.
■
Corte la alimentación antes de realizar ninguna
conexión.
■
Utilice sólo cables de cobre.
■
Nunca estruje el mazo de cables y asegúrese de que
no entra en contacto con las tuberías ni con bordes
afilados.
Asegúrese de que no se aplica presión externa a las
conexiones de los terminales.
■
Todo el cableado y los componentes deben ser
instalados por un electricista autorizado y deben
cumplir con las regulaciones europeas y nacionales
pertinentes.
■
El cableado de obra debe realizarse según el
diagrama de cableado suministrado con la unidad y
las instrucciones proporcionadas a continuación.
■
Asegúrese de utilizar un circuito propio de alimenta-
ción eléctrica. Nunca utilice una fuente de energía
eléctrica compartida con otro aparato.
■
Asegúrese de realizar una conexión a tierra. No
conecte la unidad a una tubería de uso general, a un
captador de sobretensiones o a líneas de tierra de
teléfonos. Si la conexión a tierra no se ha realizado
correctamente,
eléctricas.
■
Asegúrese de utilizar un disyuntor de fugas a tierra de
acuerdo con las regulaciones locales y nacionales
aplicables. Si no obedece estas indicaciones podría
sufrir una electrocución o se podría producir un
incendio.
■
Asegúrese de instalar los fusibles necesarios.

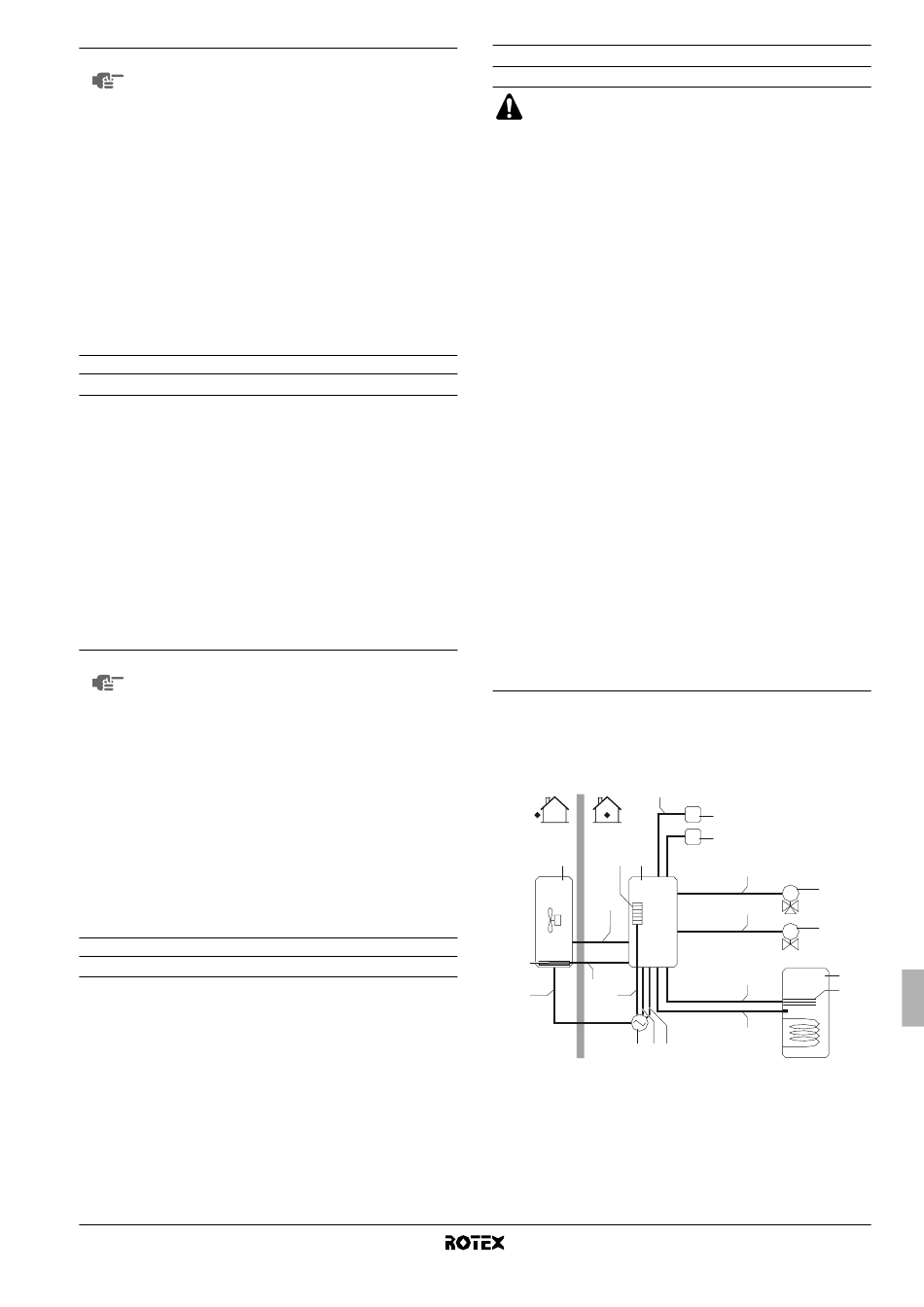

Vista general

La siguiente ilustración muestra el cableado de campo requerido
entre varios componentes de la instalación. Consulte también
"Ejemplos de aplicación típica" en la página 4.
5
B D E
2
C
3
1 4
A 11 10
pueden producirse descargas
T
F
I
K
6
G
M
7
H
M
I
8
J
9
