Detaillierte Beschreibung

[0] Zugriffserlaubnisstufe
Bestimmte Tasten der Benutzerschnittstelle können gesperrt werden,
damit kein Unbefugter unerwünschte Bedienschritte durchführen
kann.
Es gibt drei Stufen der Zugriffserlaubnis (siehe die nachfolgende
Tabelle). Sie schalten um zwischen Stufe 1 und Stufe 2/3, indem Sie
gleichzeitig die Tasten pfi und pfj gedrückt halten
und dann sofort gleichzeitig die Tasten s und ba drücken, so dass
alle 4 Tasten zusammen mindestens 5 Sekunden lang gedrückt sind
(im Normalbetrieb). Beachten Sie, dass keine quittierende Anzeige
erfolgt. Bei Auswahl von Stufe 2/3 wird die aktuelle Zugriffserlaubnis-
stufe — entweder Stufe 2 oder Stufe 3 — durch die bauseitige
Einstellung [0-00] bestimmt.
Taste
Taste geräuscharmer
s
Betrieb
Taste für wetter-
ba
abhängigen Sollwert
Taste zum
pr
Aktivieren/Deaktiviere
n des Timers
Programmiertaste
<
pf
i
Tasten für
pf
Zeiteinstellung
j
Taste für
z
Inspektion/Testbetrieb

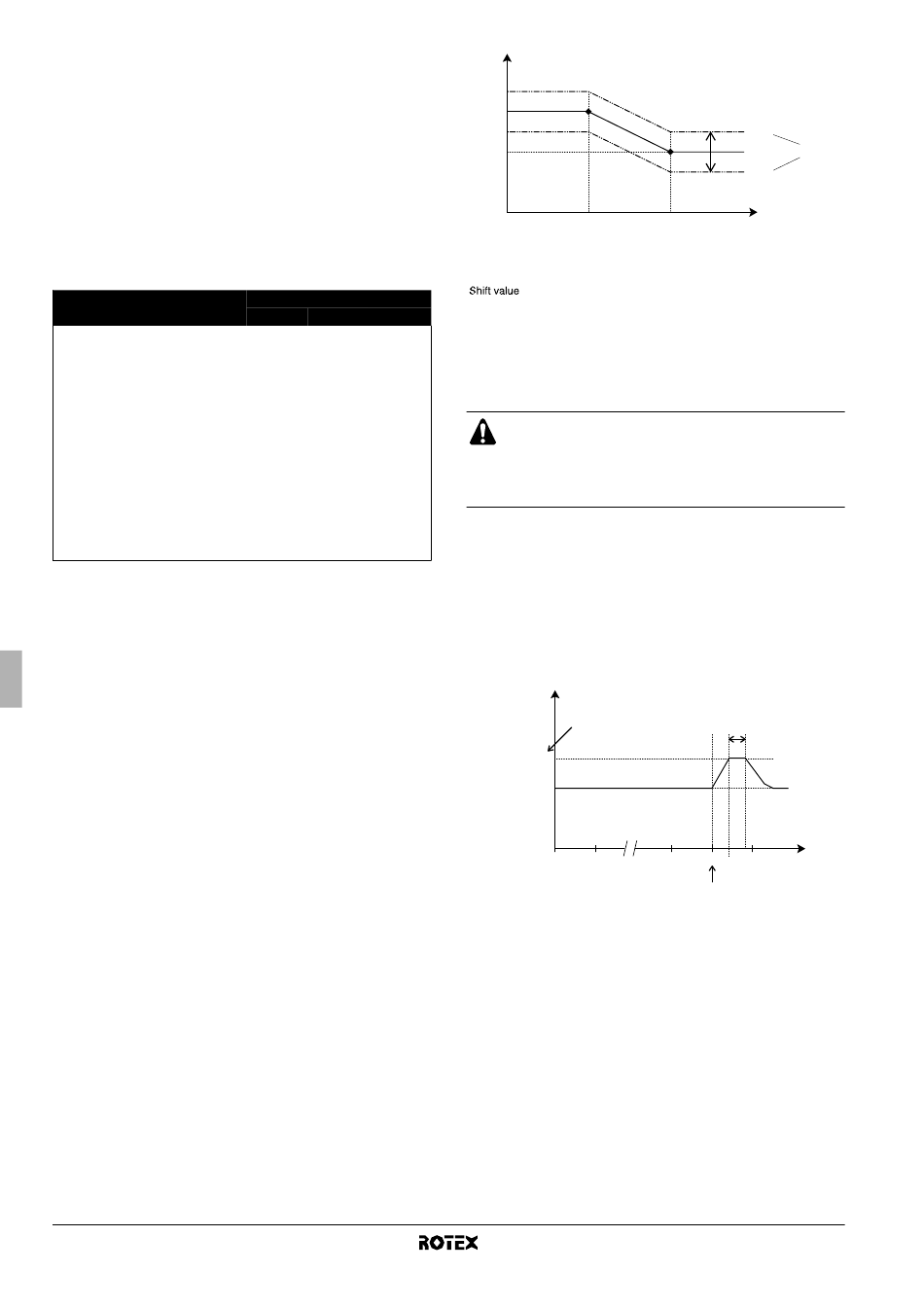

[1] Wetterabhängiger Sollwert (ausschließlich Heizbetrieb)
Die bauseitigen wetterabhängigen Sollwerteinstellungen legen fest,
wie die Einheit arbeitet, wenn bestimmte Wetterbedingungen
herrschen. Wenn der wetterabhängige Betrieb aktiv ist, wird die
Wassertemperatur automatisch abhängig von der Außentemperatur
reguliert: Bei kälteren Außentemperaturen wird das Wasser umso
wärmer gemacht und umgekehrt. Während des wetterabhängigen
Betriebs kann der Benutzer die Solltemperatur des Wassers um
maximal 5°C nach oben oder unten verstellen. Weitere Einzelheiten
über den wetterabhängigen
Betriebsanleitung.
■ [1-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
■ [1-01]
Hohe Umgebungstemperatur
Außentemperatur.
■ [1-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Vorlauftemperatur-Sollwert, wenn die Außentemperatur dem
Wert für niedrige Umgebungstemperatur (Lo_A) entspricht
oder darunter liegt.
Beachten Sie, dass der Wert Lo_Ti höher sein sollte als
Hi_Ti, da bei kälteren Außentemperaturen (d.h. Lo_A)
wärmeres Wasser erforderlich ist.
■ [1-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Vorlauftemperatur-Sollwert, wenn die Außentemperatur dem
Wert für hohe Umgebungstemperatur (Hi_A) entspricht oder
darüber liegt.
Beachten Sie, dass der Wert Hi_Ti niedriger sein muss als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A)
weniger warmes Wasser ausreicht.
Installationsanleitung
26
Zugriffserlaubnisstufe
1 2 3
betriebs-
— —
bereit
betriebs-
— —
bereit
betriebs- betriebs-
—
bereit bereit
betriebs-
— —
bereit
betriebs-
— —
bereit
betriebs-
— —
bereit
Betrieb entnehmen Sie der
(Hi_A): Hohe
T
t
Lo_Ti
Hi_Ti
Lo_A
T Zieltemperatur des Wassers
t
T Umgebungstemperatur (außen)
A
= Verstellwert
[2] Desinfektionsfunktion
Gilt nur für Anlagen mit Brauchwassertank.
Die Desinfektionsfunktion dient zum Desinfizieren des Brauch-
wassertanks. Das geschieht, indem in bestimmten Zeitabständen
das Wasser im Tank auf eine bestimmte Temperatur aufgeheizt wird.
VORSICHT
Die bauseitigen Einstellungen der Desinfektionsfunktion
müssen vom Installateur so festgelegt werden, dass es
den lokal geltenden Vorschriften und den gesetzlichen
Bestimmungen entspricht.
■ [2-00] Betriebsunterbrechung: Tag(e) der Woche, an denen
das Brauchwasser erwärmt werden sollte.
■ [2-01] Status: bestimmt, ob die Desinfektionsfunktion
eingeschaltet ist (1) oder nicht (0).
■ [2-02] Startzeit: Zeitpunkt des Tages, ab dem die Aufheizung
des Brauchwassers beginnen soll.
■ [2-03] Sollwert: Wassertemperatur, die erreicht werden soll.
■ [2-04] Intervall: Zeitspanne, für die die Sollwerttemperatur
beibehalten werden soll.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T Brauchwasser-Temperatur
DHW
T Benutzerdefinierter Temperatur-Sollwert
U
(an der Benutzerschnittstelle festgelegt)
T Hoher Temperatur-Sollwert [2-03]
H
t Uhrzeit
Inneneinheit für Luft-Wasser-Wärmepumpensystem
+ 05
Shift value
00
– 05
Hi_A T
A
[2-04]
22.00 23.00 24.00 t
[2-02]
RKHBH/X008BA
4PW54224-1A
