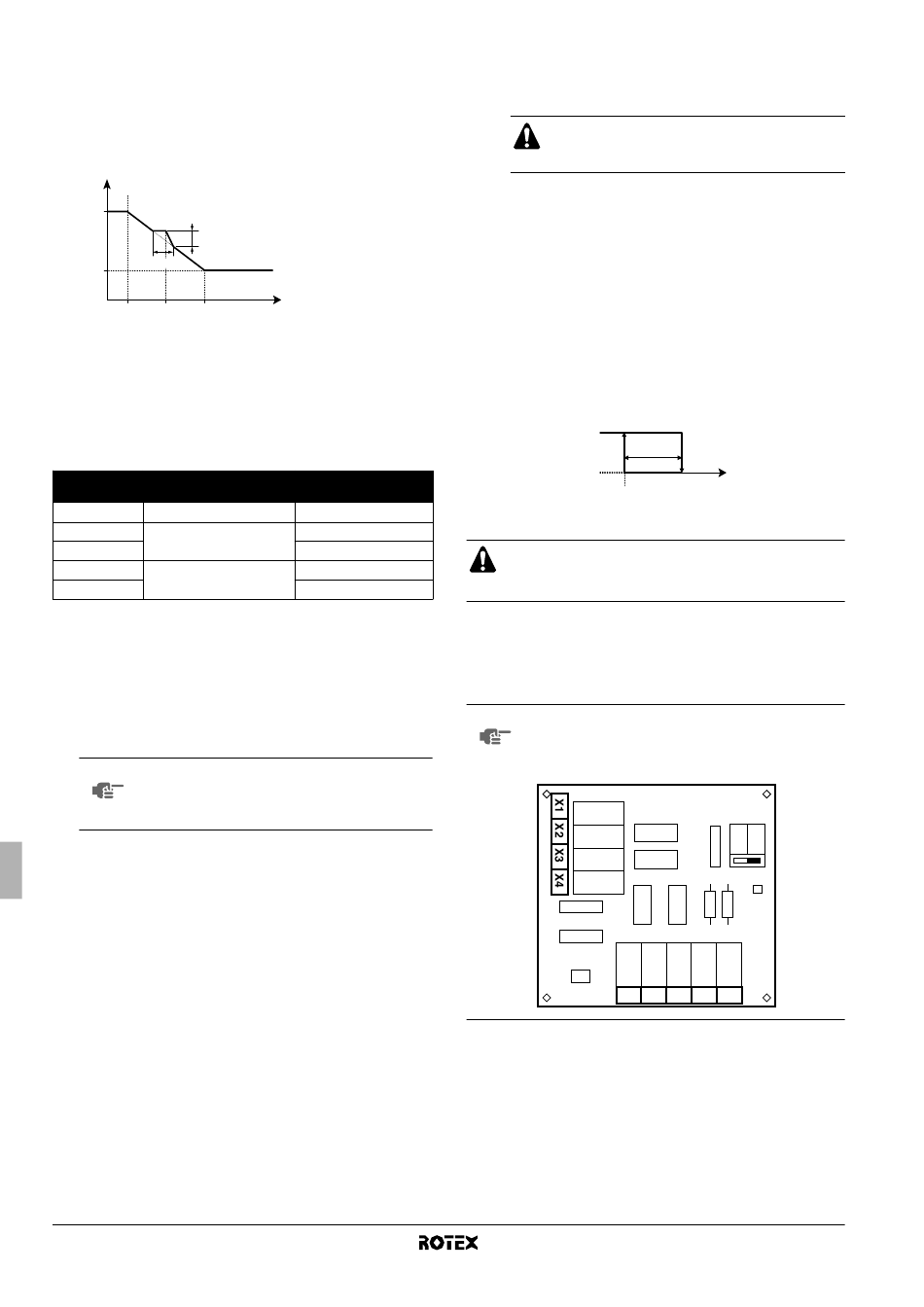

Valeur de décalage local loi d'eau
Le réglage de la valeur de décalage local loi d'eau est seulement
pertinent si la loi d'eau (voir réglage sur place "[1] Loi d'eau (mode de
chauffage uniquement)" à la page 26) est sélectionnée.
■ [D-03] Valeur de décalage local loi d'eau détermine la valeur
de décalage de la loi d'eau autour d'une température
extérieure de 0°C.
T
t
[1-02]
local shift value
range
[1-03]
[1-00] 0°C [1-01]
T Température d'eau cible
t
T Température extérieure
A
range Fourchette
local shift Valeur de décalage local
value
[1-00], [1-01], Réglage sur place en vigueur de la loi d'eau [1]
[1-02], [1-03]
Plage de température
extérieure (T
[D-03]
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Relevé d'information de l'unité
■ [E-00] Relevé de la version du logiciel (exemple: 23)
■ [E-01] Relevé de la version EEPROM (exemple: 23)
■ [E-02] Relevé de l'identification du modèle de l'unité
(exemple: 11)
■ [E-03] Relevé de la température de réfrigérant liquide
■ [E-04] Relevé de la température d'eau d'entrée
REMARQUE Les relevés [E-03] et [E-04] ne sont pas rafraîchis
en permanence. Les relevés de température sont
mis à jour après avoir parcouru à nouveau les
premiers codes du réglage sur place uniquement.
[F] Configuration des options
Fonctionnement de la pompe
Le réglage sur place du fonctionnement de la pompe concerne la
logique de fonctionnement de la pompe uniquement quand le
microcommutateur SS2-3 est sur OFF.
Lorsque le fonctionnement de la pompe est désactivé, la pompe
s'arrêtera si la température extérieure est supérieure à la valeur
réglée par [4-02] ou si la température extérieure baisse en dessous
de la valeur réglée par [F-01]. Lorsque le fonctionnement de la
pompe est activé, le fonctionnement de la pompe est possible à
toutes les températures extérieures. Se reporter à "Configuration du
fonctionnement de la pompe" à la page 23.
■ [F-00] Fonctionnement de la pompe: spécifie si le fonctionne-
ment de la pompe est activé (1) ou désactivé (0).
Manuel d'installation
33
T
A
)
Valeur de décalage local
A
—
2
4
2
4
Permission de refroidissement d'un volume
■ [F-01] Température de permission de refroidissement d'un
volume: définit la température extérieure en dessous de
laquelle le refroidissement du volume est arrêté.
La fonction est uniquement valable pour RKHBX
lorsque le refroidissement
sélectionné.
Contrôle du chauffage de fond de bac
S'applique uniquement à l'installation avec unité extérieure RRLQ ou
au cas où l'option kit de chauffage de fond de bac est installée.
■ [F-02] Température de mise en marche de chauffage de fond
de bac: définit la température extérieure en dessous de
laquelle le chauffage de fond de bac sera désactivé par
l'unité intérieure afin d'empêcher une accumulation de givre
dans le fond de bac de l'unité intérieure aux basses
températures extérieures.
■ [F-03] Hystérésis du chauffage de fond de bac: définit la
différence de température entre la température de marche du
chauffage de fond de bac et la température d'arrêt du
chauffage de fond de bac.
Chauffage de fond de bac
MARCHE
[F-03]
ARRET
[F-02]
T Température extérieure
A
ATTENTION
Le chauffage de fond de bac est contrôlé via X14A.
S'assurer que [F-04] est bien réglé.
Fonctionnalité de X14A
■ [F-04] Fonctionnalité de X14A: spécifie si la logique de X14A
suit le signal de sortie pour le modèle de kit solaire
RKHBH/X_AA/AB (0) ou si la logique de X14A suit la sortie
pour le chauffage de fond de bac (1).
REMARQUE Indépendamment du réglage sur place [F-04], le
contact X3-X4 (EKRP1HB) suit la logique du signal de
sortie pour le modèle de kit solaire. Voir la figure pour
l'emplacement schématique de ce contact.
X2M
YC Y1 Y2 Y3 Y4
Unité intérieure pour système de pompe à chaleur air à eau
du volume est
T
A
OFF ON
SS1
X1M
RKHBH/X008BA
