Toepassing 3 - Rotex RKHBH008BA Manuel D'installation

Verwarmen van water voor huishoudelijk gebruik
Wanneer verwarmen van water voor huishoudelijk gebruik is
ingeschakeld (handbediend door de gebruiker of automatisch door
een weektimer), wordt de doeltemperatuur van het warm water voor
huishoudelijk gebruik bereikt door een combinatie van de warmte-
wisselaarspiraal en de elektrische boosterverwarming.
Wanneer de temperatuur van het warm water voor huishoudelijk
gebruik onder het door de gebruiker ingestelde instelpunt ligt, wordt
de 3-wegsklep geactiveerd om het water voor huishoudelijk gebruik
met de warmtepomp te verwarmen. Bij een grote vraag naar warm
water voor huishoudelijk gebruik of een wanneer de temperatuur voor
het warm water voor huishoudelijk gebruik op een hoge waarde is
ingesteld, kan de boosterverwarming (11) bijkomend verwarmen.
LET OP De binnenunit kan zo worden geconfigureerd dat het
warm water voor huishoudelijk gebruik bij lage buiten-
temperaturen uitsluitend door de boosterverwarming
wordt verwarmd. De volledige capaciteit van de
warmtepomp is dan beschikbaar voor de verwarming
van ruimten.
Meer informatie over de configuratie van de tank voor
warm water voor huishoudelijk gebruik bij lage
buitentemperaturen vindt u in "Lokale instellingen" op
pagina 25, lokale instellingen [5-02] tot [5-04].

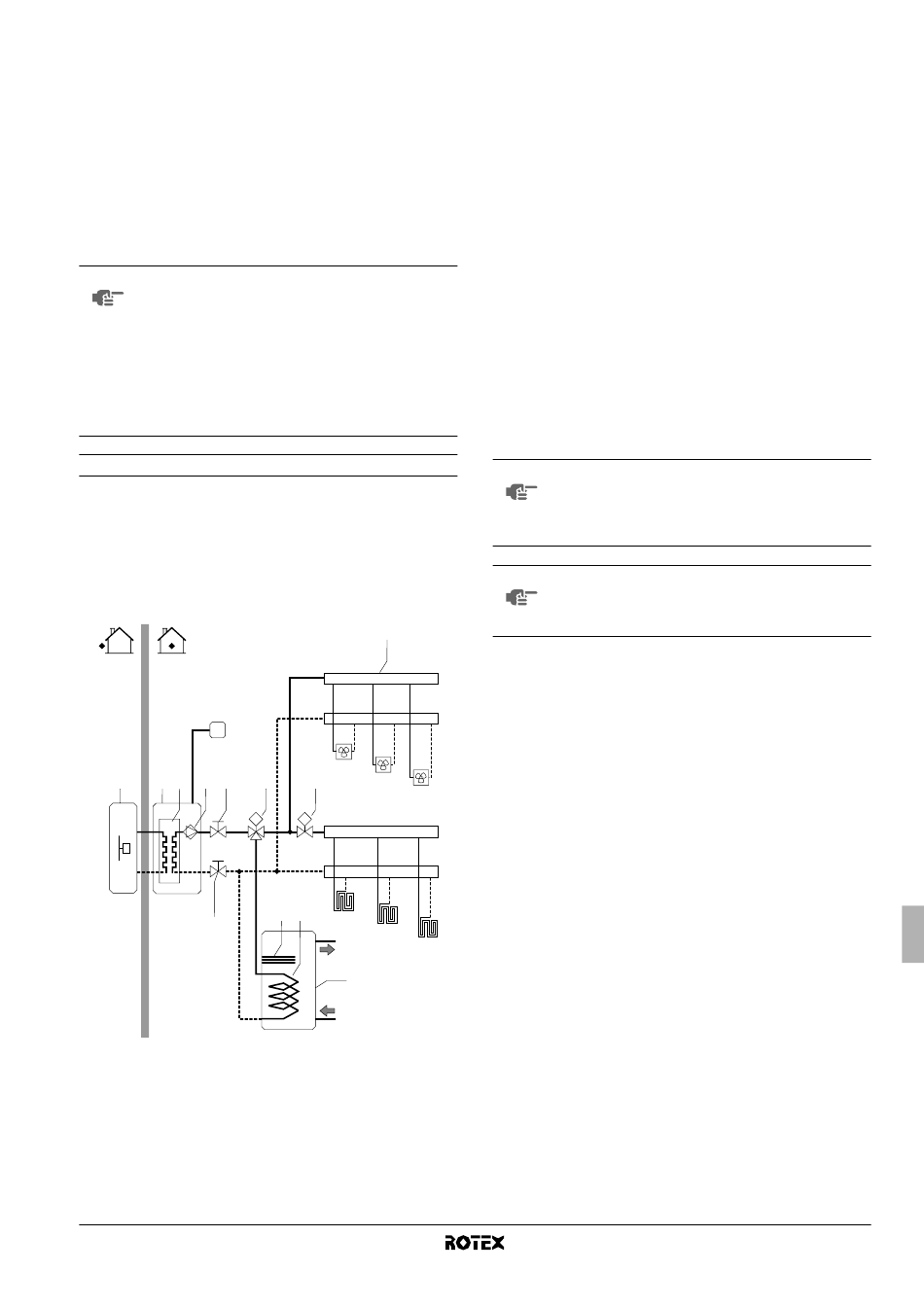

Toepassing 3

Toepassing voor verwarmen en koelen van ruimten met de op de
binnenunit aangesloten voor verwarmen/koelen ingestelde kamer-
thermostaat. Verwarmen door middel van vloerverwarmingslussen
en ventilatorconvectoren. Koelen alleen door middel van de
ventilatorconvectoren.
Warm water voor huishoudelijk gebruik wordt voorzien door de tank
voor warm water voor huishoudelijk gebruik die op de binnenunit is
aangesloten.
T
1 2 3 4 5
M
7
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
6
FCU1
8 13
FCU2
FCU3
M
11 12
FHL1
FHL2
FHL3
10
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Pomp
5 Afsluiter
6 Verdeelstuk
(lokale levering)
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (lokale
levering)
Pompwerking en verwarmen en koelen van ruimten
Afhankelijk van het seizoen kiest de klant op de kamerthermostaat
(T) verwarmen of koelen. Deze keuze is niet mogelijk via de
gebruikersinterface.
Wanneer de kamerthermostaat (T) verwarmen/koelen vraagt, begint
de pomp te werken en wordt de binnenunit (2) in de "verwarmings-
stand"/"koelstand" geschakeld. De buitenunit (1) begint te werken om
de doeltemperatuur van het uitgaande warme/koude water te
bereiken.
In de koelstand gaat de 2-wegsklep (13) dicht om te voorkomen dat
koud water in de vloerverwarmingslussen (FHL) wordt gestuurd.
LET OP Sluit de thermostaatdraden aan op de juiste aansluit-
klemmen (zie "Aansluiting van de thermostaatkabel"
op pagina 19) en configureer de DIP-schakelaars juist
(zie "Configuratie
kamerthermostaat" op pagina 23).
LET OP De bedrading van de 2-wegsklep (13) verschilt voor
een NC-klep (normaal gesloten) en een NO-klep
(normaal open)! Sluit de juiste aansluitpunten aan
zoals aangegeven in het bedradingsschema.
De kamerthermostaat bepaalt de AAN/UIT-instelling van verwarmen/
koelen; dit is niet mogelijk met de gebruikersinterface op de
binnenunit.
Verwarmen van water voor huishoudelijk gebruik
Verwarming van water voor huishoudelijk gebruik gebeurt zoals
beschreven in "Toepassing 2" op pagina 4.
10 Tank voor warm water
voor huishoudelijk gebruik
(optie)
11 Boosterverwarming
12 Warmtewisselaarspiraal
13 Gemotoriseerde
2-wegsklep
(lokale levering)
FCU1..3 Ventilatorconvector (optie)
FHL1..3 Vloerverwarmingslus
T Kamerthermostaat
met schakelaar
verwarmen/koelen (optie)
