Mogelijke types voeding met kWh-voordeeltarief

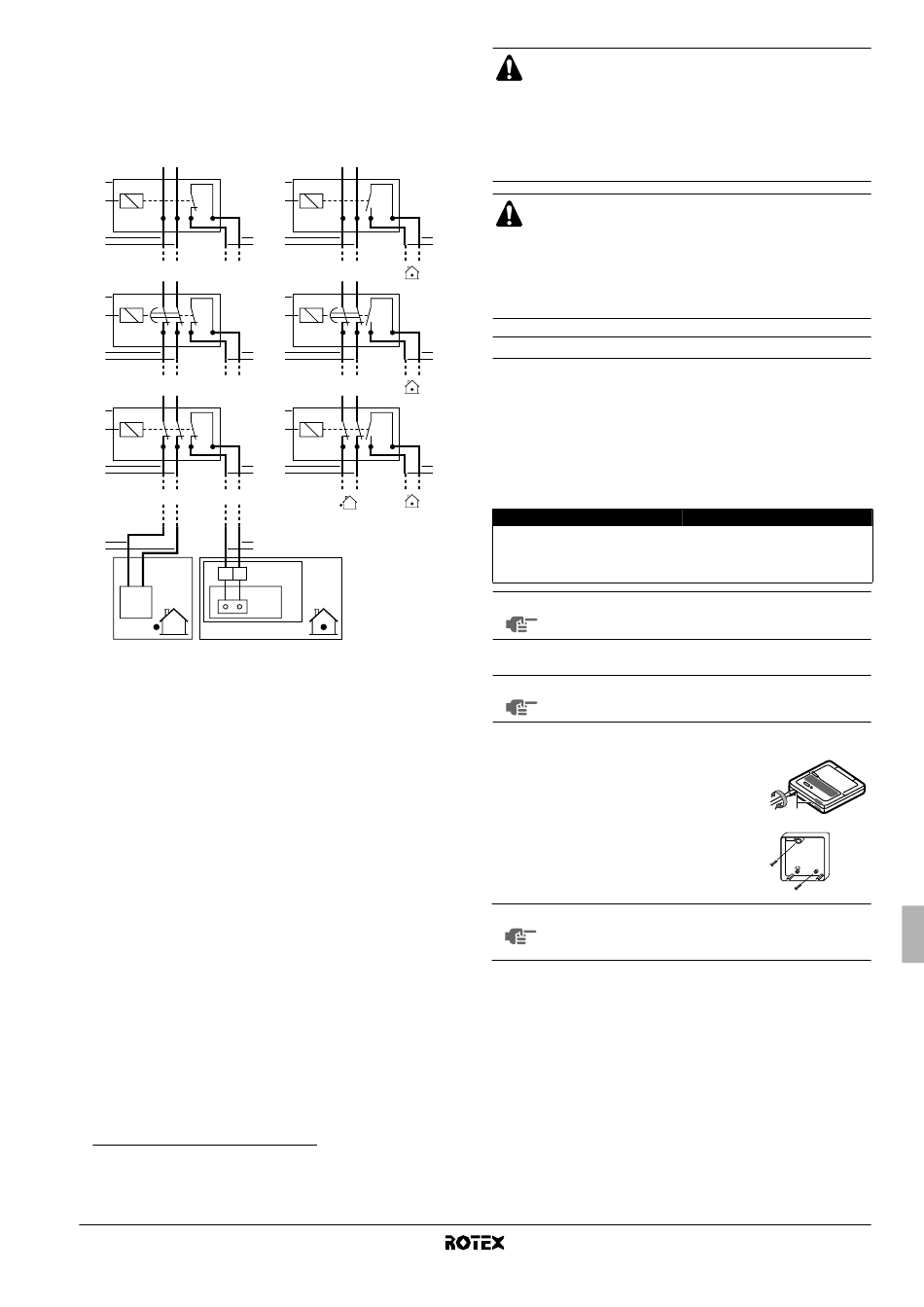

Mogelijke aansluitingen en vereisten om de apparatuur aan te sluiten
op een dergelijke voeding ziet u in de onderstaande afbeelding:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
X40A
1 Kast voeding met kWh-voordeeltarief
2 Ontvanger voor het signaal van de elektriciteitsmaatschappij
3 Voeding naar buitenunit (raadpleeg de montagehandleiding die
bij de buitenunit is geleverd)
4 Spanningsvrij contact naar binnenunit
Wanneer de buitenunit op een voeding met kWh-voordeeltarief is
aangesloten, moet het spanningsvrij contact van de ontvanger voor
het signaal van het kWh-voordeeltarief van de elektriciteits-
maatschappij worden aangesloten op klem 17 en 18 van X2M (zoals
hierboven afgebeeld).
Wanneer parameter [D-01]=1 op het moment dat het signaal voor
kWh-voordeeltarief door de
gestuurd, gaat dat contact open en wordt de unit in de stand
(1)
gedwongen uit geschakeld .
Wanneer parameter [D-01]=2 op het moment dat het signaal voor
kWh-voordeeltarief door de
gestuurd, sluit dat contact en wordt de unit in de stand gedwongen uit
(2)
geschakeld .
Type 1
Dit type voeding met kWh-voordeeltarief is niet onderbroken.
Type 2
Dit type voeding met kWh-voordeeltarief wordt na bepaalde tijd
onderbroken.
Type 3
Dit type voeding met kWh-voordeeltarief wordt onmiddellijk
onderbroken.
(1) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact en begint de
unit weer te werken. Daarom is het belangrijk dat de automatische herstartfunctie
ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 27.
(2) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open en
begint de unit weer te werken. Daarom is het belangrijk dat de automatische
herstartfunctie ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 27.
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
4
X2M
A1P
elektriciteitsmaatschappij wordt
elektriciteitsmaatschappij wordt
Verander lokale instelling [D-01] wanneer u de apparatuur
aansluit op een voeding met kWh-voordeeltarief. In het
geval dat de voeding met kWh-voordeeltarief van het type
is dat niet wordt onderbroken (zoals type 1 hiervoor), dient
u zowel lokale instelling [D-01] als [D-00] te veranderen.
Zie "[D] Voeding
verschuivingswaarde weersafhankelijk" op pagina 33 in
hoofdstuk "Lokale instellingen".
Als de voeding met kWh-voordeeltarief van het type is
waarbij de voeding niet wordt onderbroken, wordt de unit in
de stand gedwongen uit geschakeld.
4
Wanneer het signaal van het kWh-voordeeltarief wordt
gestuurd, knippert de aanduiding van gecentraliseerde
besturing e om aan te geven dat het kWh-voordeeltarief
actief is.

Verplaatsen van de digitale controller

4
Standaard wordt de digitale controller in de fabriek op de binnenunit
geïnstalleerd. (Zie "Hoofdcomponenten" op pagina 10 voor de juiste
plaats). Indien vereist kan de digitale controller ook elders worden
geïnstalleerd.
Vergeet niet dat u slechts 1 enkele digitale controller kunt aansluiten
op de binnenunit.
4
Bedradingsspecificaties
Draadspecificatie
Type
Doorsnede
Maximumlengte
LET OP De aansluitbedrading is niet meegeleverd.
Montage
LET OP De digitale controller moet binnenshuis worden
geïnstalleerd.
1 Neem het voorste deel van de digitale controller weg.
Steek een platte schroevendraaier in de
gleuven (1) in het onderste deel van de
controller en verwijder het bovenste deel
van de digitale controller.
2 Bevestig de digitale controller op een effen
oppervlak.
LET OP Let op dat u het onderste deel van de digitale controller
niet vervormt door de montageschroeven te stevig aan
te draaien.
met kWh-voordeeltarief/Lokale
Waarde
2-aderig
2
0,75-1,25 mm
500 m
1
Montagehandleiding
