Innenverkabelung - Teileübersicht
Siehe mitgelieferten Innen-Schaltplan (Innenseite der Abdeckung
des Schaltkastens der Inneneinheit). Nachfolgend sind die verwen-
deten Abkürzungen aufgeführt:
A1P ................. Hauptplatine
A2P ................. Digital-Regler, Platine (Benutzerschnittstelle)
A3P ......... * ..... Thermostat (RKRTW/R) (PC=internal Power Cicuit =
interner Stromkreis) (optional)
A4P ......... * ..... Adresskarte für entfernten Alarm (EKRP1HB)
(optional)
A4P ......... * ..... Empfänger-Platine (RKRTR) (optional)
E1H ................. Reserveheizungselement 1
E2H ................. Reserveheizungselement 2
E3H ................. Reserveheizungselement 3
E4H ......... # ..... Zusatzheizung (3 kW)
F1B,F3B .......... Sicherung der Reserveheizung
F2B.......... # ..... Sicherung der Zusatzheizung
F1T.................. Temperatursicherung Reserveheizung (250 V, 94°C)
FU1 ................. Sicherung 3,15 A T 250 V für Platine
FU2 ................. Sicherung 5 A T 250 V
FuR,FuS.......... Sicherung 5 A 250 V für Platine für entfernten Alarm
K1M................. Schaltschütz der Reserveheizung Stufe 1
K2M................. Schütz der Reserveheizung Stufe 2
K3M......... # ..... Schaltschütz der Zusatzheizung
K4M................. Pumpen-Relais
K5M,K6M ........ Schaltschütz für Reserveheizung; allpoliges Trennen
M1P................. Pumpe
M2S....... ## ..... 2-Wege-Ventil für Kühlbetrieb (bauseitig zu liefern)
M3S......... # ..... 3-Wege-Ventil: Bodenheizung/Brauchwasser
PHC1............... Optokoppler Eingangs-Schaltkreis
Q1DI................ Fehlerstrom-Schutzschalter (bauseitig zu liefern)
Q1L ................. Thermoschutz der Reserveheizung
Q2L,Q3L.. # ..... Thermoschutz der Zusatzheizung
R1H ......... * ..... Luftfeuchtigkeitssensor (RKRTR) (optional)
R1T ......... * ..... Sensor für Umgebungstemperatur (RKRTW)
(optional)
R1T ................. Wärmetauscher-Thermistor am Wasseraustritt
R2T ......... * ..... Externer Sensor (Boden oder
Umgebungstemperatur) (EKRTETS) (optional)
R2T ................. Thermistor der Reserveheizung am Wasseraustritt
R3T ................. Kältemittel auf der Flüssigkeitsseite des Thermistors
R4T ................. Thermistor am Wasserzufluss
R5T ......... # ..... Thermistor für Brauchwasser
S1L.................. Strömungsschalter
S2S ................. Anschluss für Niedertarif-Netzanschluss
S3S ................. Dual-Sollwert, Kontakt 2
S4S ................. Dual-Sollwert, Kontakt 1
SS1 ................. DIP-Schalter
TR1 ................. Transformator 24 V für Platine
V1S ................. Funken-Entstörschaltung 1
V2S ................. Funken-Entstörschaltung 2
X1M~X9M ....... Anschlussblöcke
* Optional
# Bei Anlagen nur mit Brauchwassertank
## Bei Anlagen nur für Heizen/Kühlen
Installationsanleitung
18
Richtlinien für die bauseitige Verkabelung
■
Die meisten bauseitigen Kabel, die an die Inneneinheit
angeschlossen werden müssen, sind an der Klemmleiste im
Schaltkasten anzuschließen. Um Zugang zum Klemmenblock
zu haben, nehmen Sie die obere Abdeckung der Inneneinheit
und die Wartungsblende des Schaltkastens ab, siehe "Öffnen
der Inneneinheit" auf Seite 9.
WARNUNG
Bevor Sie das Bedienfeld des Schaltkastens ent-
fernen, unbedingt erst die gesamte Stromversorgung
abschalten —
Außeneinheit, die der Reserveheizung sowie die des
Brauchwassertanks (falls vorhanden).
■
Unterhalb des Schaltkastens befinden sich die Halterungen für
Kabelbinder. Befestigen Sie alle Kabel mit Kabelbinder
(bauseitig zur Verfügung zu stellen).
■
Für die Reserveheizung ist ein eigener Stromkreis erforderlich.
■
Bei Anlagen, die mit einem Brauchwassertank ausgestattet sind
(optional), ist ein eigener Stromkreis für die Zusatzheizung
erforderlich.
Siehe Installationsanleitung des Brauchwassertanks.
Anschluss des Netzanschluss- und Kommunikations-
kabel der Inneneinheit
Anforderungen an Stromkreis und Stromkabel
Die Stromversorgung für die Inneneinheit wird durch die Außen-
einheit geliefert. Die Datenkommunikation mit der Außeneinheit ist
durch dasselbe Kabel vorgesehen.
Nehmen Sie bitte Bezug auf das Installationshandbuch der Außen-
einheit bei allen Vorgaben und Spezifikationen hinsichtlich der
bauseitigen Verkabelung zwischen Innen- und Außeneinheit.
Vorgehensweise

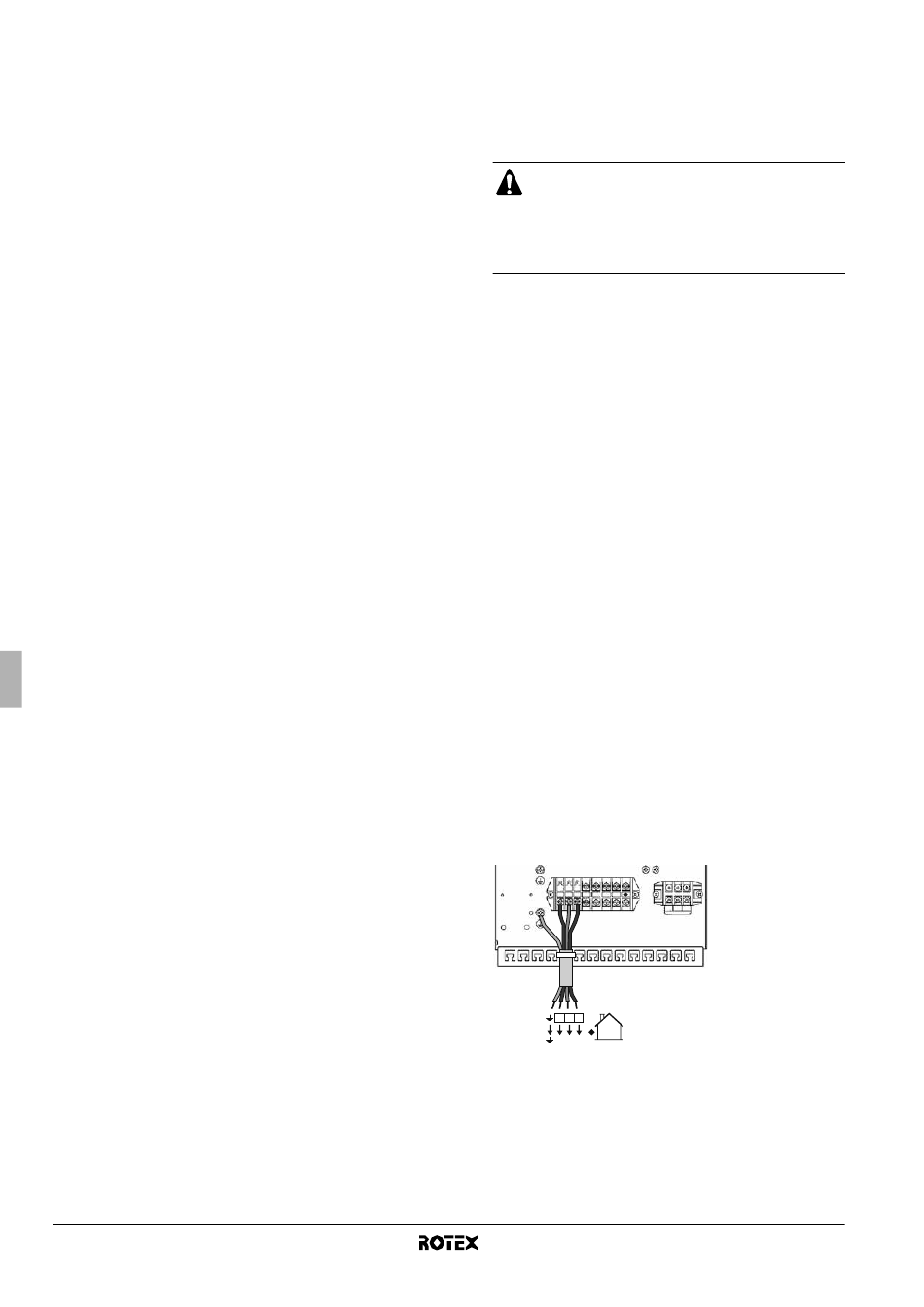

1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an die dazugehörigen Klemmen an, wie im Elektro-
schaltplan und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube an der Montageplatte des Schaltkastens an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
4 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht die
Montage der Inneneinheit-Abdeckung
Abbildung 3.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
X1M
1 2 3
1 2 3
1 2 3
Inneneinheit für Luft-Wasser-Wärmepumpensystem
d.h. die Stromversorgung
behindern. Siehe
X3M
RKHBH/X008BA
4PW54224-1A
der
