Aplicaţia 6

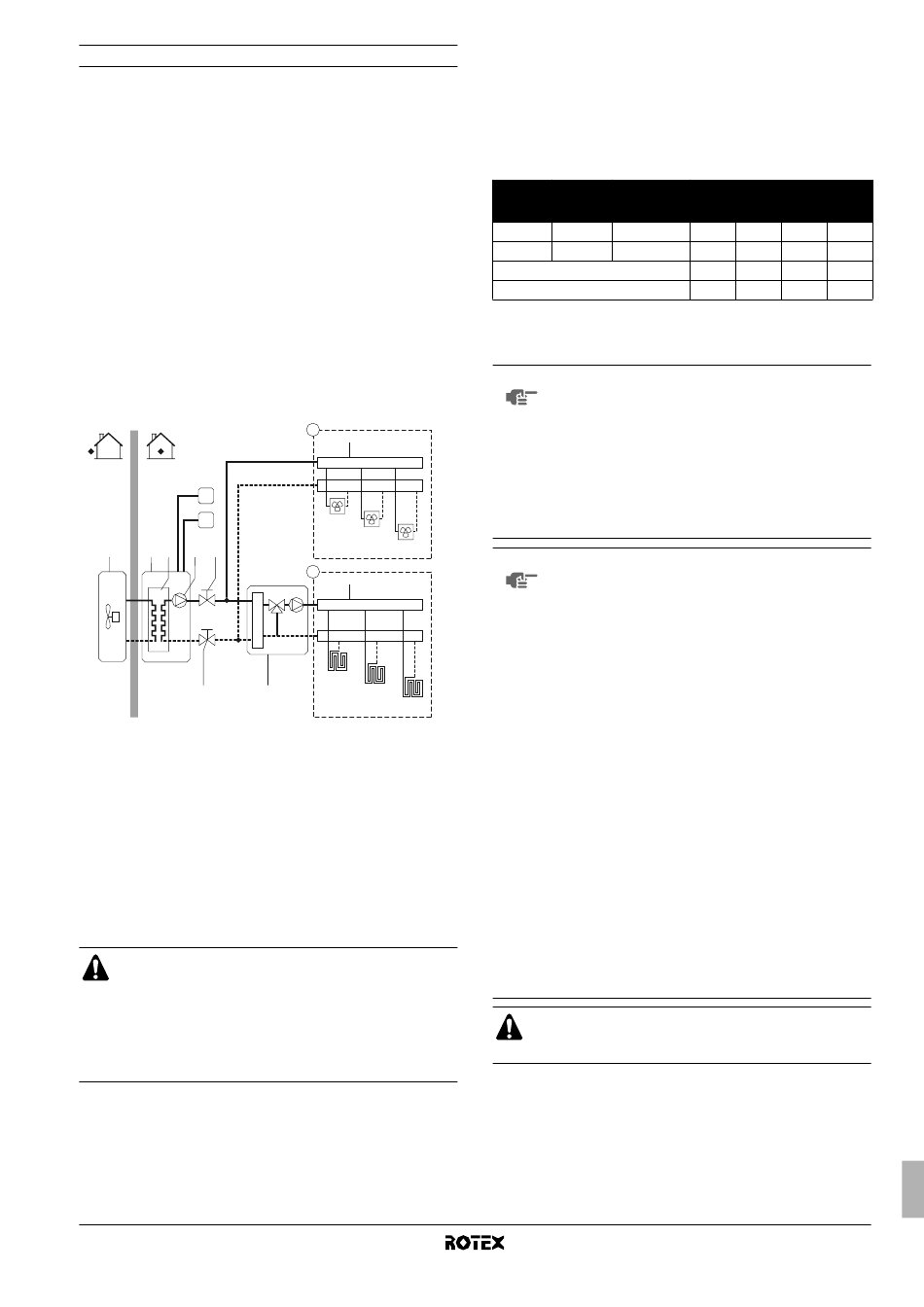

Încălzirea spaţiului cu aplicaţie cu termostat de încăpere prin bucle
pentru încălzirea duşumelei şi unităţi serpentină ventilator. Buclele de
încălzire a duşumelei şi unităţile serpentină ventilator necesită
temperaturi diferite ale apei pentru funcţionare.
Buclele de încălzire a duşumelei necesită o temperatură mai scăzută
a apei în modul de încălzire în comparaţie cu unităţile serpentină
ventilator. Pentru a realiza aceste două valori de referinţă, se
utilizează o staţie de amestecare pentru a adapta temperatura apei
în conformitate cu cerinţe buclelor de încălzire a duşumelei. Unităţile
serpentină ventilator sunt conectate direct la circuitul de apă al
unităţii interioare iar la buclele de încălzire a duşumelei după staţia
de amestecare. Controlul acestei staţii de amestecare nu este
efectuat de unitatea interioară.
Exploatarea şi configurarea circuitului local de apă este răspunderea
instalatorului.
Rotex oferă numai o funcţie de comandă cu valoare de referinţă
dublă. Prin această funcţie pot fi generate două valori de referinţă. În
funcţie de temperatura cerută pentru apă (sunt necesare bucle de
încălzire a duşumelei şi/sau unităţi serpentină ventilator) pot fi
activate prima valoare de referinţă sau a doua valoare de referinţă.
T1
T2
1 2 3 4 5
8
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de
căldură
4 Pompă
5 Ventil de închidere
6 Zona de colectare A
(procurare la faţa
locului)
7 Zona de colectare B
(procurare la faţa
locului)
Avantajul comenzii cu valoare de referinţă dublă este că
pompa termică va/poate funcţiona la cea mai scăzută
temperatură a apei la ieşire când se solicită numai
încălzirea duşumelei. Temperaturi mai ridicate ale apei la
ieşire sunt cerute numai în cazul funcţionării unităţilor
serpentină ventilator.
Acest lucru are drept rezultat o mai bună performanţă a
pompei termice.
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
B
7
FCU1
FCU2
FCU3
A
6
FHL1
9
FHL2
FHL3
8 Ventil de închidere
9 Staţie de amestecare
(procurare la faţa locului)
T1 Termostat de încăpere
pentru zona A (opţional)
T2 Termostat de încăpere
pentru zona B (opţional)
FCU1..3 Unitate serpentină -
ventilator (opţional)
FHL1...3 Buclă de încălzire a
duşumelei (procurare
la faţa locului)
Funcţionarea pompei şi încălzirea spaţiului
Când termostatul de încăpere pentru bucla de încălzire a podelei
(T1) şi unităţile serpentină ventilator (T2) sunt conectate la unitatea
interioară, pompa (4) va funcţiona când există o cerere pentru
încălzire de la T1 şi/sau T2. Unitatea exterioară va începe să
funcţioneze pentru a realiza temperatura ţintă a apei la ieşire.
Temperatura ţintă a apei la ieşire depinde de termostatul de încăpere
care cere încălzirea.
Valoare
de
referinţă Reglajul local
Zona A Prima UI
Zona B A doua [7-03]
Temperatura rezultată a apei
Funcţionarea rezultată a pompei
Când temperatura din încăpere a ambelor zone este mai mare decât
valoarea de referinţă a termostatului, unitatea exterioară şi pompa
vor înceta să funcţioneze.
■
NOTĂ Aveţi grijă să conectaţi cablurile termostatului la
bornele corecte
interioare" la pagina 9).
■
Aveţi grijă să configuraţi corect reglajele locale
[7-02], [7-03] şi [7-04]. Consultaţi "Comanda cu
valoare de referinţă dublă" la pagina 28.
■
Aveţi grijă să configuraţi corect comutatorul DIP
SS2-3 de pe placa cu circuite imprimate a cutiei
de distribuţie RKHBH. Consultaţi "Configurarea
instalării termostatului de încăpere" la pagina 22.
■
NOTĂ Semnalele de cerere pentru încălzirea spaţiului
pot fi puse în aplicare în două moduri diferite
(opţiunea instalatorului).
- Semnal termo ON/OFF de la termostatul de
încăpere
- Semnal de situaţie (activ/inactiv) de la staţia
de amestecare
■
Este responsabilitatea instalatorului să se asigure
că nu se pot produce situaţii nedorite (de ex.
temperatură prea mare a apei spre buclele de
încălzire a podelei, etc.)
■
Rotex nu oferă nici un tip de staţie de
amestecare. Comanda cu valoare de referinţă
dublă oferă numai posibilitatea utilizării a două
valori de referinţă.
■
Când numai zona A cere încălzire, zona B va fi
alimentată cu apă la o temperatură egală cu
prima valoare de referinţă.
Acest lucru poate cauza încălzirea nedorită a
zonei B.
■
Când numai zona B cere încălzire, staţia de
amestecare va fi alimentată apă la o temperatură
egală cu a doua valoare de referinţă.
În funcţie de comanda staţiei de amestecare,
bucla de încălzire a podelei poate încă primi apă
la o temperatură egală cu valoarea de referinţă a
staţiei de amestecare.
Reţineţi că temperatura efectivă a apei prin buclele de
încălzire a duşumelei depinde de comanda şi reglajul
staţiei de amestecare.
Stare termo
ON OFF ON OFF
OFF ON ON OFF
UI [7-03] [7-03] —
ON ON ON OFF
(vezi "Prezentarea unităţii
