De combinatie van instelling [4-03]=0/2 met
bivalente werking
buitentemperatuur leiden tot een tekort aan
warm water voor huishoudelijk gebruik.
■
De functie bivalente werking heeft geen invloed
op de stand verwarmen van water voor huis-
houdelijk gebruik. Warm water voor huishoudelijk
gebruik blijft alleen maar verwarmd door de
binnenunit.
■

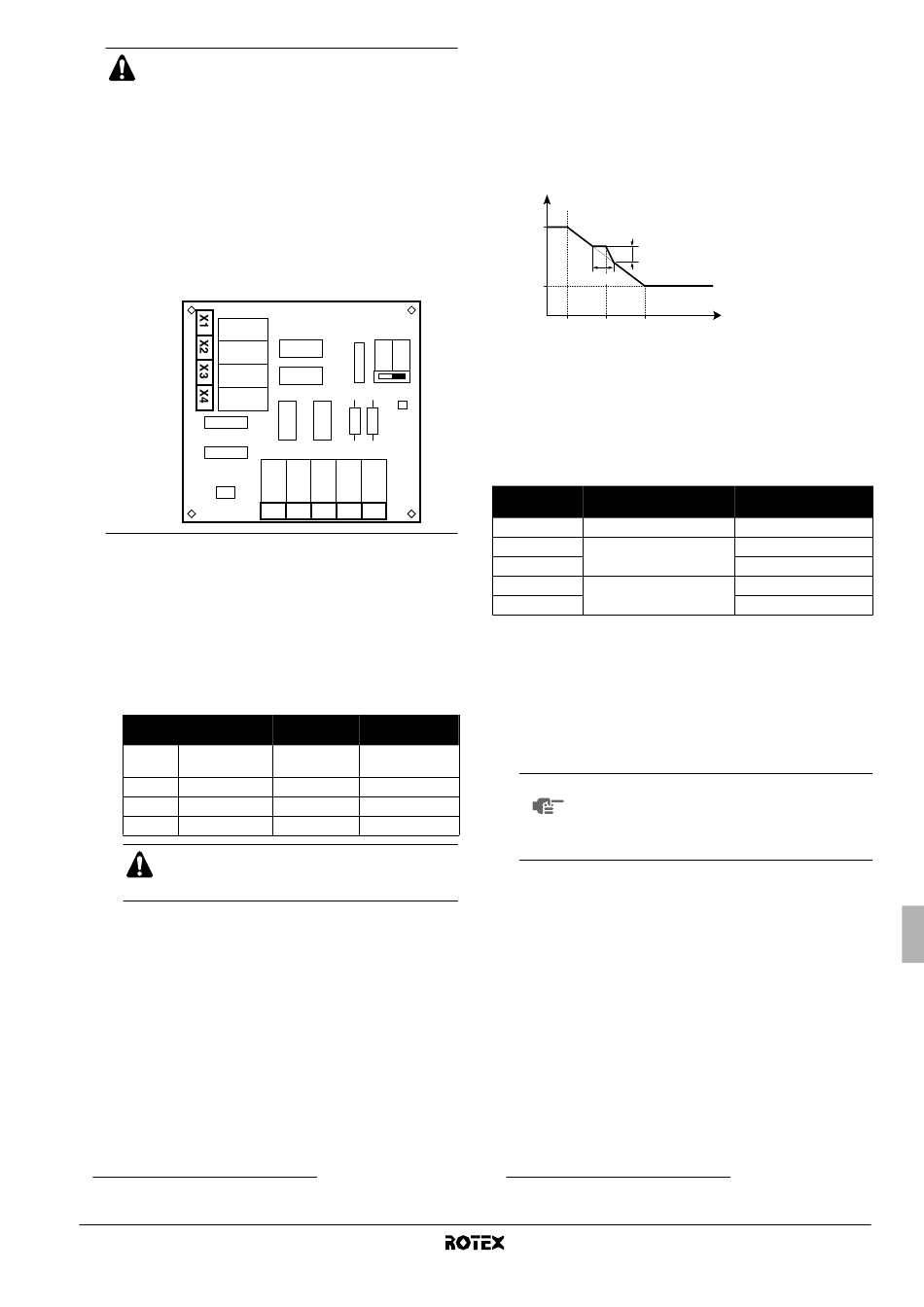

Het toelatingssignaal voor de extra ketel zit op de
EKRP1HB (digitale I/O-printplaat). Wanneer het
geactiveerd is, is het contact X1, X2 open; dit
contact is open wanneer het gedeactiveerd is.
Zie de afbeelding voor de schematische locatie
van dit contact.
X2M
[D] Voeding met kWh-voordeeltarief/Lokale
waarde weersafhankelijk
Voeding met kWh-voordeeltarief
■ [D-00] Verwarmingen uitschakelen: Bepaalt welke verwar-
mingen worden uitgeschakeld wanneer het signaal van het
kWh-voordeeltarief van de elektriciteitsmaatschappij wordt
ontvangen.
Als [D-01]=1 of 2 en het signaal van het kWh-voordeeltarief
van de elektriciteitsmaatschappij wordt ontvangen, worden
de volgende componenten uitgeschakeld:
[D-00] Compressor
0 Gedwongen uit
(standaard)
1 Gedwongen uit
2 Gedwongen uit
3 Gedwongen uit
Instelling 1, 2 en 3 van [D-00] zijn alleen van
belang als de voeding met kWh-voordeeltarief van
het type zonder onderbreking van de voeding is,
■ [D-01] Aansluiting unit op voeding met kWh-voordeeltarief:
Bepaalt of de buitenunit op een voeding met kWh-
voordeeltarief is aangesloten.
Als [D-01]=0, is de unit aangesloten op een normale voeding
(standaardwaarde).
Als [D-01]=1 of 2, is de unit aangesloten op een voeding met
kWh-voordeeltarief. In dit geval is een specifieke installatie
van de bedrading vereist zoals beschreven in "Aansluiting op
een voeding met kWh-voordeeltarief" op pagina 20.
Wanneer parameter [D-01]=1 op het moment dat het signaal
voor kWh-voordeeltarief door de elektriciteitsmaatschappij
wordt gestuurd, gaat dat contact open en wordt de unit in de
stand gedwongen uit geschakeld
Wanneer parameter [D-01]=2 op het moment dat het signaal
voor kWh-voordeeltarief door de elektriciteitsmaatschappij
wordt gestuurd, sluit dat contact en wordt de unit in de stand
gedwongen uit geschakeld
(1) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact en begint de
unit weer te werken. Daarom is het belangrijk dat de automatische herstartfunctie
ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 27.
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
kan bij een lage
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
verschuivings-
Backup- Booste-
verwarming rverwarming
Gedwongen uit Gedwongen uit
Gedwongen uit Toegelaten
Toegelaten Gedwongen uit
Toegelaten Toegelaten
(1)
.
(2)
.
Lokale verschuivingswaarde weersafhankelijk
De lokale instelling van de lokale verschuivingswaarde weers-
afhankelijk is alleen van belang als het weersafhankelijk instelpunt
(zie lokale instelling "[1] Weersafhankelijk
verwarmingsstand)" op pagina 26) geselecteerd is.
■ [D-03] Lokale verschuivingswaarde weersafhankelijk: bepaalt
de verschuivingswaarde van het weersafhankelijk instelpunt
rond een buitentemperatuur van 0°C.
T
t
[1-02]
local shift value
range
[1-03]
[1-00] 0°C [1-01]
T Doeltemperatuur water
t
T Buitentemperatuur
A
range Bereik
local shift Lokale verschuivingswaarde
value
[1-00], [1-01], Toepasselijke lokale instelling van het weersafhankelijk
[1-02], [1-03] instelpunt [1]
Bereik buitentemperatuur
(T )
[D-03]
A
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Uitlezing informatie over de unit
■ [E-00] Uitlezing van de softwareversie (voorbeeld: 23)
■ [E-01] Uitlezing van de EEPROM-versie (voorbeeld: 23)
■ [E-02] Uitlezing van de identificatie van het model van de unit
(voorbeeld: 11)
■ [E-03] Uitlezing van de vloeibare koelmiddeltemperatuur
■ [E-04] Uitlezing van de inlaatwatertemperatuur
LET OP De uitlezingen [E-03] en [E-04] worden niet
permanent geactualiseerd.
uitlezingen worden pas geactualiseerd nadat weer
naar de eerste codes van de lokale instellingen
wordt teruggekeerd.
(2) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open en
begint de unit weer te werken. Daarom is het belangrijk dat de automatische
herstartfunctie ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 27.
instelpunt (alleen
T
A
Lokale
verschuivingswaarde
—
2
4
2
4
De temperatuur-
