XEMPLES D APPLICATION TYPIQUES
Les exemples d'application ci-dessous sont fournis à titre
d'illustration uniquement.

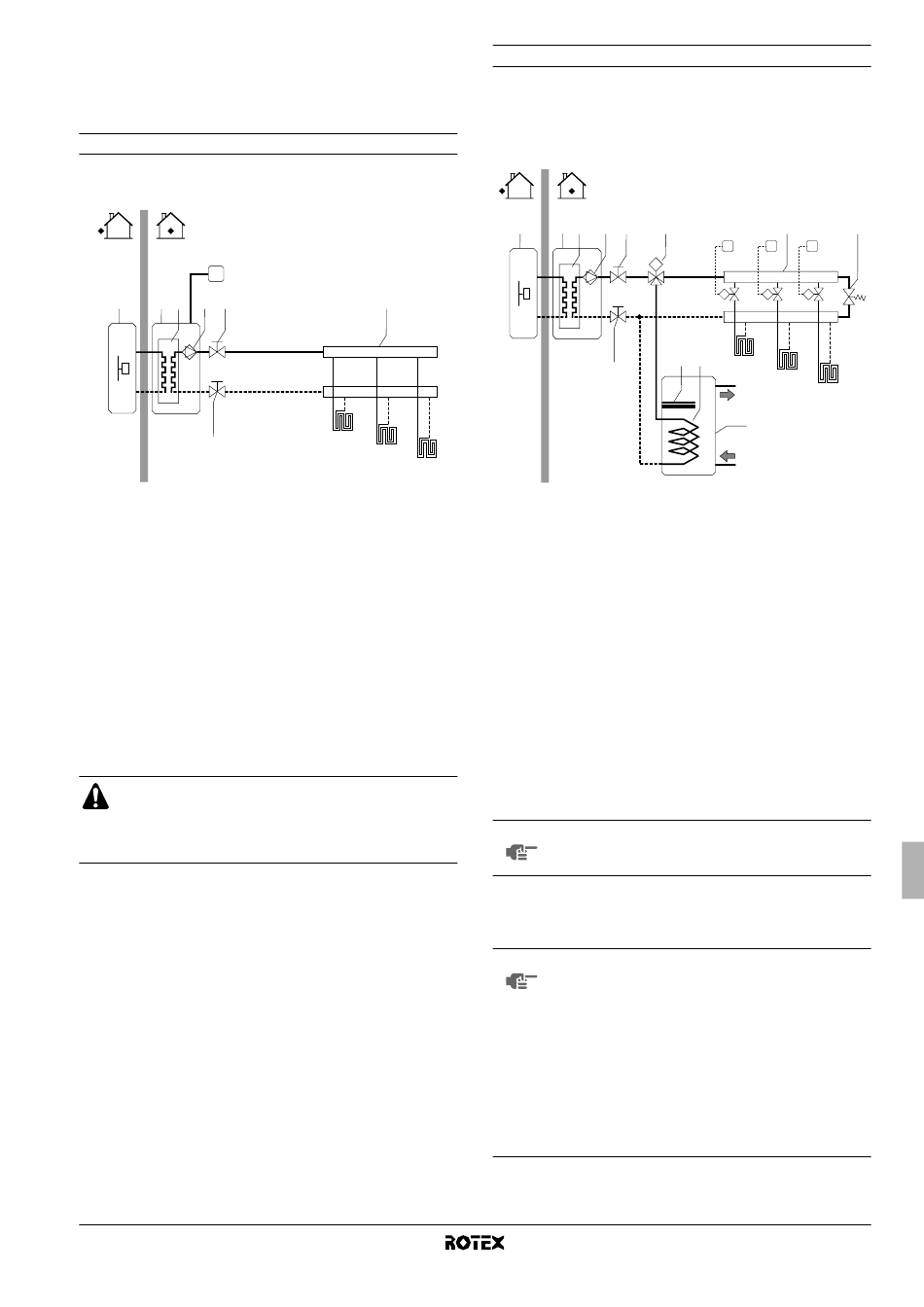

Application 1

Application de chauffage de volume uniquement avec thermostat
raccordé à l'unité intérieure.
T
1 2 3 4 5
7
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
4 Pompe
5 Vanne d'arrêt
Fonctionnement de la pompe et chauffage de volume
Lorsque le thermostat d'ambiance (T) est raccordé à l'unité
intérieure, la pompe (4) fonctionnera lorsqu'il y a une demande de
chauffage du thermostat d'ambiance,
commencera à fonctionner pour atteindre la température d'eau de
départ cible telle que définie sur l'interface utilisateur.
Lorsque la température ambiante est supérieure au point de con-
signe du thermostat, l'unité extérieure et la pompe cesseront de
fonctionner.
Veiller à raccorder les fils du thermostat aux bornes
correctes (voir "Raccordement du câble de thermostat" à
la page 19) et à configurer les microcommutateurs à
bascule correctement (voir "Configuration de l'installation
du thermostat d'ambiance" à la page 23).
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
6
FHL1
FHL2
FHL3
6 Collecteur (non fourni)
7 Vanne d'arrêt
FHL1..3 Boucle de chauffage
au sol
T Thermostat d'ambiance
(option)
et l'unité extérieure

Application 2

Application de chauffage de volume uniquement sans thermostat
d'ambiance raccordé à l'unité intérieure. La température dans
chaque pièce est contrôlée par une vanne sur chaque circuit d'eau.
L'eau chaude domestique est fournie par le ballon d'eau chaude
domestique qui est raccordé à l'unité intérieure.
1 2 3 4 5 8
M
7
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
4 Pompe
5 Vanne d'arrêt
6 Collecteur (non fourni)
7 Vanne d'arrêt
8 Vanne à 3 voies
motorisée (à prévoir)
9 Vanne de dérivation
(non fournie)
Fonctionnement de la pompe
Lorsqu'il n'y a pas de thermostat raccordé à l'unité intérieure (2), la
pompe (4) peut être configurée pour fonctionner soit tant que l'unité
intérieure est sous tension, soit jusqu'à ce que la température de
l'eau souhaitée soit atteinte.
REMARQUE Pour plus de détails sur la configuration de la pompe,
voir "Configuration du fonctionnement de la pompe" à
la page 23.
Chauffage d'un volume
L'unité extérieure (1) fonctionnera pour atteindre la température
d'eau de départ cible telle que définie sur l'interface utilisateur.
REMARQUE Lorsque la circulation dans chaque boucle de
chauffage d'un volume (FHL1..3) est contrôlée par des
vannes commandées à distance (M1..3), il est
important de prévoir une vanne de dérivation (9) pour
éviter l'activation du dispositif de sécurité à contacteur
de débit.
La vanne de dérivation doit être sélectionnée de
manière à garantir en permanence le débit d'eau
minimum mentionné au point "Tuyauterie d'eau" à la
page 14.
Il est recommandé de sélectionner une vanne de
dérivation contrôlée par pression différentielle.
6
T1 T2 T3
M1 M2 M3
11 12
FHL1
FHL2
FHL3
10
10 Ballon d'eau chaude
domestique (option)
11 Surchauffage
12 Serpentin d'échangeur
de chaleur
FHL1..3 Boucle de chauffage
au sol
T1..3 Thermostat d'ambiance
individuel (option)
M1..3 Vanne motorisée
individuelle vers boucle
de contrôle FHL1
(non fournie)
