Saha ayarları
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı ihtiyacına uyum için montajcı tarafından yapılandırılmalıdır.
Bunun için, saha ayarları olarak adlandırılan bir takım ayarlar
kullanılabilir. Bu saha ayarlarına iç ünite üzerinde bulunan kullanıcı
arabirimi yoluyla erişebilir ve bunlar programlanabilir.
Her saha ayarına, kullanıcı
3 basamaklı bir numara veya kod atanmıştır, örneğin [1-03]. İlk hane
[1] 'birinci kodu' ya da saha ayar grubunu gösterir. İkinci ve üçüncü
haneler [03] 'ikinci kodu' gösterir.
Tüm saha ayarlarının bir listesi ve ön tanım değerleri "Saha ayarları
tablosu" sayfa 32 altında verilmiştir. Yine bu listede, ön tanım
değerinden farklı olarak değiştirilen saha ayarının tarihini ve değerini
kaydetmek için 2 sütun verilmiştir.
Her bir saha ayarının ayrıntılı bir açıklaması "Ayrıntılı açıklama"
sayfa 24 altında verilmiştir.
Prosedür
Bir veya daha fazla daha ayarını değiştirmek için aşağıdaki işlemleri
uygulayın:
3
2

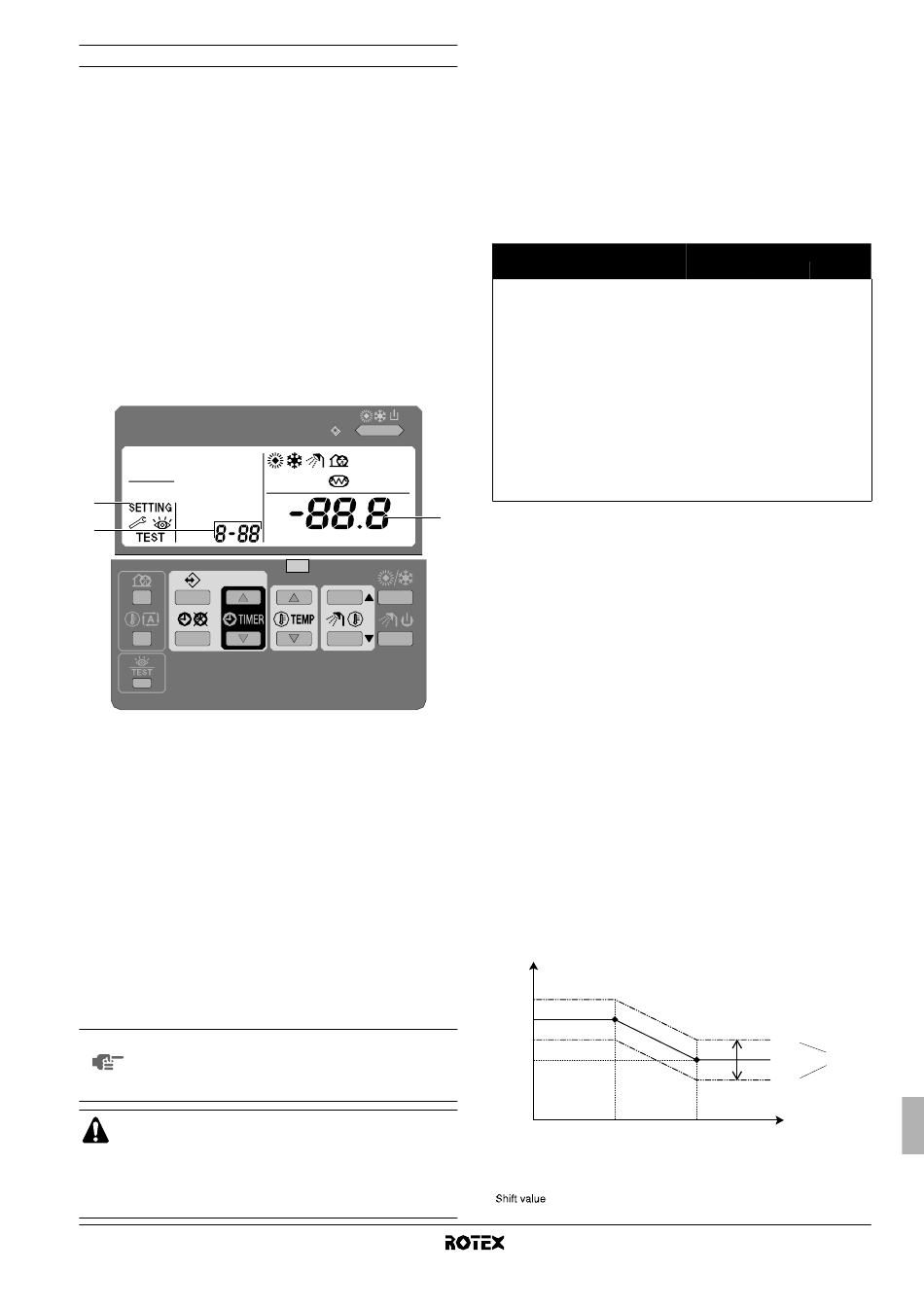

SAHA AYAR MODUNA girmek için z butonuna en az 5 saniye
1
süreyle basın.
$ simgesi (3) görüntülenecektir. Ayarlanan değer sağ
tarafta görüntülenirken - (1), seçilen geçerli saha ayar kodu
gösterilir ; (2).
bgi butonuna basarak uygun olan saha ayarı birinci
2
kodunu seçin.
bgj butonuna basarak uygun olan saha ayarı ikinci
3
kodunu seçin.
Seçilen saha ayarının ayar değerini değiştirmek için pfi
4
butonuna ve pfj butonuna basın.
pr butonuna basarak yeni değeri kaydedin.
5
6 Gerektiği gibi diğer saha ayarlarını değiştirmek için adım 2 ile
4 arasını tekrarlayın.
Tamamlandığında, SAHA AYAR MODUNDAN çıkmak için z
7
butonuna basın.
Belirli saha ayarlarında yapılan değişiklikler yalnız pr
NOT
butonuna basıldığında kaydedilir. Yeni bir saha ayar
koduna geçilmesi ya da z butonuna basılması
yapılan değişiklikleri geçersiz kılacaktır.
■
Sevkiyat öncesinde, ayar değerleri "Saha ayarları
tablosu" sayfa 32
ayarlanmıştır.
■
SAHA AYAR MODUNDAN çıkıldığında ünite kendisini
başlangıç durumuna getirirken kullanıcı arabirimi LCD
ekranında "88" görüntülenebilir.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
arabirimi ekranında gösterilen
1
altında gösterilen şekilde
Ayrıntılı açıklama
[0] Kullanıcı izin seviyesi
Gerekirse, bazı kullanıcı
engellenebilir.
Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın).
Seviye 1 ile seviye 2/3 arasındaki geçiş, pfi ile pfj
butonlarına birlikte basıp hemen peşinden aynı anda s ile ba
butonlarına birlikte basarak ve 4 butonun hepsini en az 5 saniye
basılı tutarak (normal modda) yapılır. Kullanıcı arabiriminde hiçbir
belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek izin
seviyesi – ya seviye 2 yada seviye 3 – saha ayarı [0-00] ile belirlenir.
Buton
Sessiz mod butonu
s
Hava durumuna bağlı
ba
ayar noktası butonu
Program zamanlayıcı
pr
etkin/etkin değil butonu
Programlama butonu
<
pf
i
Zaman ayar butonları
pf
j
Kontrol/test işletimi
z
butonu
[1] Hava durumuna bağlı ayar noktası (yalnız ısıtma işletimi)
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: daha soğuk dış hava sıcaklıkları, daha
yüksek su sıcaklığı ile sonuçlanacaktır ya da tersi olacaktır. Hava
durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını
maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.
Hava durumuna bağlı işletim üzerine daha fazla ayrıntı için kullanım
kılavuzuna bakın.
■ [1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava
sıcaklığı.
■ [1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış hava
sıcaklığı.
■ [1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Daha soğuk dış hava sıcaklıklarında (yani, Lo_A) daha sıcak
su gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha
yüksek olması gerektiğini unutmayın.
■ [1-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış
hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya
onun üstünde olduğunda hedeflenen çıkış suyu sıcaklığı.
Daha sıcak dış hava sıcaklıklarında (yani, Hi_A) daha düşük
sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin Lo_Ti
değerinden daha düşük olması gerektiğini unutmayın.
T
t
Lo_Ti
Hi_Ti
Lo_A
T Hedef su sıcaklığı
t
T Ortam (dış) sıcaklığı
A
= Öteleme değeri
arabirimi butonlarının kullanımı
İzin seviyesi
1 2 3
çalıştırı-
— —
labilir
çalışçalışt
— —
ırılabilir
çalıştırı- çalıştırı-
—
labilir labilir
çalıştırı-
— —
labilir
çalıştırı-
— —
labilir
çalıştırı-
— —
labilir
+ 05
00 Shift value
– 05
Hi_A T
A
Montaj kılavuzu
24
