Tipuri posibile de reţele de alimentare cu tarife diferenţiate

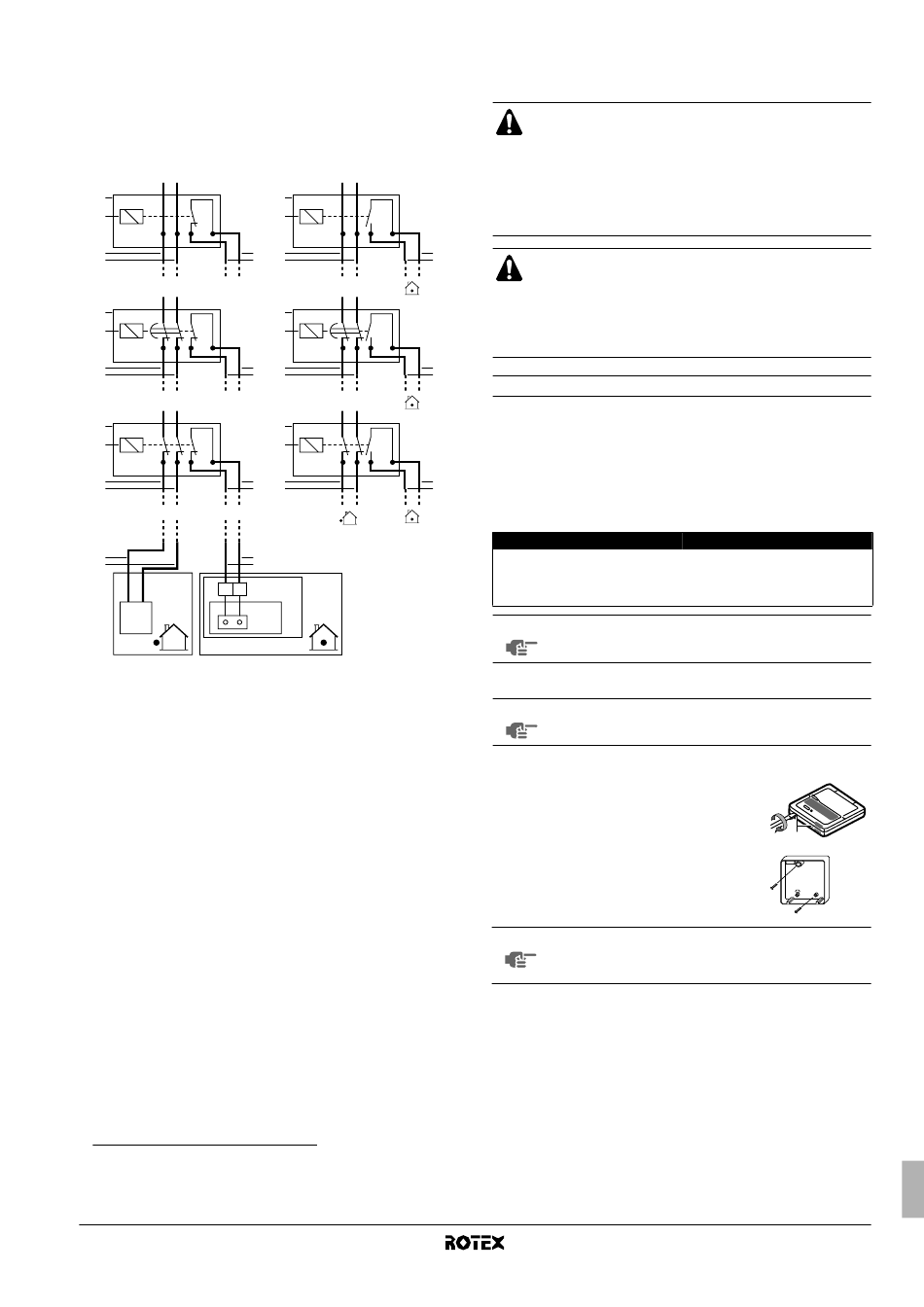

Conexiunile şi cerinţele posibile pentru conectarea echipamentului la
astfel de surse de alimentare cu curent sunt prezentate în figura de
mai jos:
[D-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
X40A
1 Cutia de alimentare a reţelei cu tarife diferenţiate
2 Receptor ce controlează semnalul companiei furnizoare de
electricitate
3 Alimentarea unităţii exterioare
(consultaţi manualul de instalare livrat cu unitatea exterioară)
4 Contact fără tensiune spre unitatea interioară
Când unitatea exterioară este conectată la o reţea cu tarife
diferenţiate, contactul fără tensiune al receptorului care controlează
semnalul pentru tarife diferenţiate al companiei furnizoare de
electricitate trebuie conectat la clemele 17 şi 18 ale X2M (aşa cum
este prezentat în figura de mai sus).
Când parametrul [D-01]=1 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va deschide iar unitatea va trece în modul de oprire
(1)
forţată .
Când parametrul [D-01]=2 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va închide iar unitatea va trece în modul de oprire
(2)
forţată .
Tip 1
Acest tip de reţea de alimentare cu tarife diferenţiate nu este
întrerupt.
Tip 2
Acest tip de reţea de alimentare cu tarife diferenţiate este întrerupt
după scurgerea timpului.
(1) Când semnalul este emis din nou, contactul fără tensiune se închide iar unitatea
va reporni. Este prin urmare important să lăsaţi funcţia de repornire automată
activată. Consultaţi "[3] Repornire automată" la pagina 25.
(2) Când semnalul este transmis din nou, contactul fără tensiune se deschide iar
unitatea va reporni. Este prin urmare important să lăsaţi funcţia de repornire
automată activată. Consultaţi "[3] Repornire automată" la pagina 25.
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
[D-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
4
X2M
A1P
Tip 3
Acest tip de reţea de alimentare cu tarife diferenţiate este întrerupt
imediat.
Când echipamentul este conectat la o reţea de alimentare
cu tarife diferenţiate, schimbaţi reglajul local [D-01]. În
cazul în care reţeaua de alimentare cu tarife diferenţiate
este fără întreruperea alimentării cu curent. (aşa cum este
ilustrat mai sus ca tipul 1) schimbaţi ambele reglaje locale
[D-01] şi [D-00]. Consultaţi "[D] Reţeaua de alimentare cu
tarife diferenţiate/Valoarea locală a devierii funcţie de
vreme" la pagina 32 la capitolul "Reglaje locale".
4
Dacă reţeaua de alimentare cu tarife diferenţiate este fără
întreruperea alimentării, unitatea va fi forţată să se
oprească.
Când este trimis semnalul de tarif diferenţiat, indicatorul
controlului centralizat e va clipi pentru a indica faptul că
tariful diferenţiat este activ.
4

Reamplasarea regulatorului digital

Regulatorul digital este amplasat din fabrică pe unitatea interioară.
(Vezi "Componente principale" la pagina 10 pentru poziţia efectivă).
Dacă e necesar, regulatorul digital poate fi reamplasat.
Reţineţi că numai 1 regulator digital poate fi conectat la unitatea
4 interioară.
Specificaţii de cablaj
Specificaţii de cablu
Tip
Secţiune
Lungime maximă
NOTĂ Cablajul pentru conexiune nu este inclus.
Montarea
NOTĂ Regulatorul digital trebuie să fie montat în interior.
1 Scoateţi piesa frontală a regulatorului digital.
Introduceţi vârful unei şurubelniţe plate în
fantele (1) din
regulatorului digital şi scoateţi piesa frontală
a regulatorului digital.
2 Fixaţi regulatorul digital pe o suprafaţă
plată.
NOTĂ Aveţi grijă să nu deformaţi partea inferioară a regulato-
rului digital prin strângerea exagerată a şuruburilor de
montare.
Valoare
2 fire
0,75-1,25 mm
500 m
partea posterioară a
1
