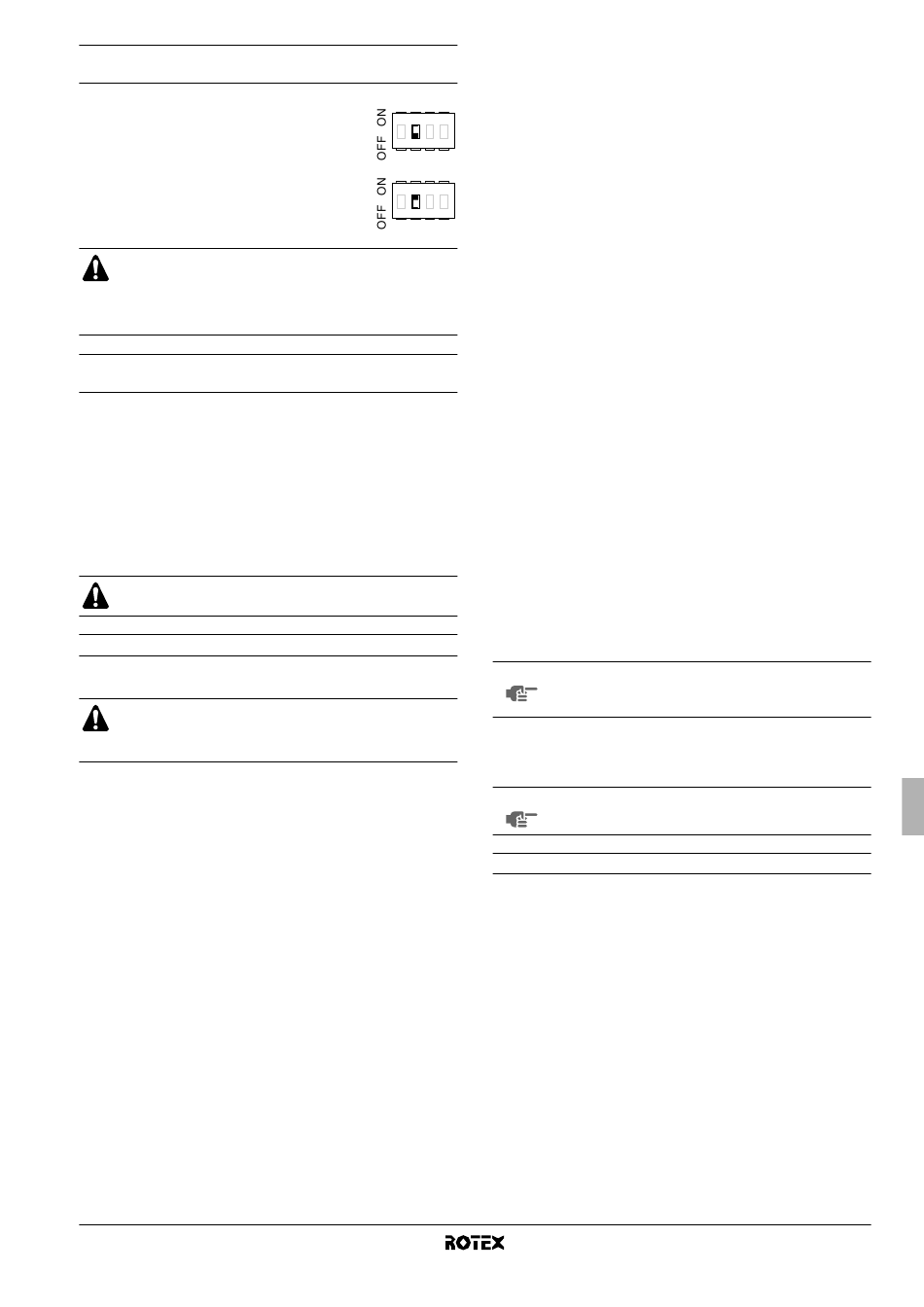

Configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici
■
Quando non è installato alcun serbatoio
dell'acqua calda per usi domestici, il
commutatore bistabile SS2-2 deve essere
impostato su OFF (impostazione predefinita).
■
Quando è installato un serbatoio dell'acqua
calda per usi domestici, il commutatore
bistabile SS2-2 deve essere impostato su
ON.
Se SS2-3 è stato impostato su ON senza tutti i collega-
menti necessari e corretti tra l'unità interna e il quadro
elettrico del serbatoio dell'acqua calda per usi domestici,
nell'interfaccia utente viene visualizzato il codice di errore
AC.
Prima messa in funzione con temperature ambiente
esterne basse
Durante l'avvio iniziale e quando la temperatura dell'acqua è bassa, è
importante che l'acqua venga riscaldata gradualmente. In caso
contrario, potrebbero verificarsi rotture delle pavimentazioni in
calcestruzzo dovute al rapido cambiamento della temperatura. Per
ulteriori informazioni, rivolgersi all'impresa responsabile per l'edificio
in calcestruzzo.
A tal fine, la temperatura minima di regolazione dell'acqua in uscita
può essere diminuita fino a un valore compreso tra 15°C e 25°C,
regolando l'impostazione sul campo [9-01] (limite minimo set point di
riscaldamento). Vedere "Impostazioni in loco" a pagina 25.
Il riscaldamento tra 15°C e 25°C viene eseguito solo dal
riscaldatore di riserva.

Controlli prima della messa in funzione

Controlli da eseguire prima della messa in marcia

PERICOLO
Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
Una volta installato l'apparecchio, prima di chiudere il magneto-
termico eseguire le verifiche di seguito precisate:
1 Collegamenti elettrici
Accertarsi che i collegamenti elettrici tra il pannello locale
d'alimentazione e l'unità interna, l'unità esterna e le valvole
(quando applicabile), l'unità interna e il termostato ambiente
(quando applicabile), nonché l'unità interna e il serbatoio
dell'acqua calda per usi domestici siano stati eseguiti in
conformità alle indicazioni contenute nel capitolo "Collegamenti
da effettuarsi in loco" a pagina 17, negli schemi elettrici, nonché
nelle Norme Europee e locali in merito.
2 Fusibili o dispositivi di protezione
Verificare che i fusibili o i dispositivi di protezione predisposti
localmente siano della grandezza e del tipo indicati nel capitolo
"Specifiche tecniche" a pagina 42. Verificare inoltre che non sia
stato bypassato né alcun fusibile né alcun dispositivo di
protezione.
3 Interruttore di protezione del riscaldatore di riserva F1B/F3B
Non dimenticare di attivare l'interruttore di protezione del
riscaldatore di riserva F2B nel quadro elettrico (F1B/F3B
dipende dal tipo di riscaldatore di riserva). Fare riferimento allo
schema elettrico.
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
4 Interruttore di protezione del surriscaldatore F2B
Non dimenticare di attivare l'interruttore di protezione del sur-
riscaldatore F2B nel quadro elettrico (si applica solo alle unità
con serbatoio dell'acqua calda per usi domestici opzionale).
1 2 3 4
5 Collegamento a terra
Accertarsi che i cavi di collegamento a terra siano stati collegati
in modo adeguato e che i relativi morsetti siano stati ben serrati.
6 Collegamenti elettrici interni
1 2 3 4
Controllare visivamente che nel quadro elettrico non vi siano
collegamenti allentati o parti elettriche danneggiate.
7 Fissaggio dell'apparecchio
Verificare che l'apparecchio sia stato adeguatamente fissato al
basamento, in modo da evitare la creazione di rumori anomali
e/o di vibrazioni durante il suo funzionamento.
8 Componenti danneggiati
Accertarsi che all'interno dell'apparecchio non vi siano
componenti danneggiati o tubi schiacciati.
9 Perdite di refrigerante
Controllare che all'interno dell'apparecchio non vi siano perdite
di refrigerante. Se si trovassero perdite di refrigerante occorre
interpellare il Servizio d'Assistenza.
10 Tensione della linea d'alimentazione
Verificare la tensione disponibile in corrispondenza del pannello
locale d'alimentazione. Tale tensione deve corrispondere alla
tensione indicata sulla targhetta presente sull'unità.
11 Valvola di spurgo dell'aria
Assicurarsi che la valvola di spurgo dell'aria sia aperta (almeno
2 giri).
12 Valvola di sicurezza
Controllare che il riscaldatore di riserva sia completamente
riempito con acqua, aprendo la valvola di sicurezza. Dovrebbe
verificarsi una fuoriuscita d'acqua e non di aria.
NOTA L'utilizzo del sistema con il riscaldatore di riserva non
completamente riempito d'acqua può danneggiare il
riscaldatore di riserva!
13 Valvole di chiusura
Accertarsi che le valvole di chiusura siano installate corretta-
mente e siano aperte completamente.
Il funzionamento del sistema a valvole chiuse provoca
NOTA
il danneggiamento della pompa!
Accensione dell'unità interna
Quando l'alimentazione
sull'interfaccia dell'utente viene visualizzata l'indicazione "88"
durante l'inizializzazione, la quale potrebbe richiedere fino a 30
secondi. Durante tale processo l'interfaccia dell'utente non può
essere utilizzata.
dell'unità interna viene attivata,
