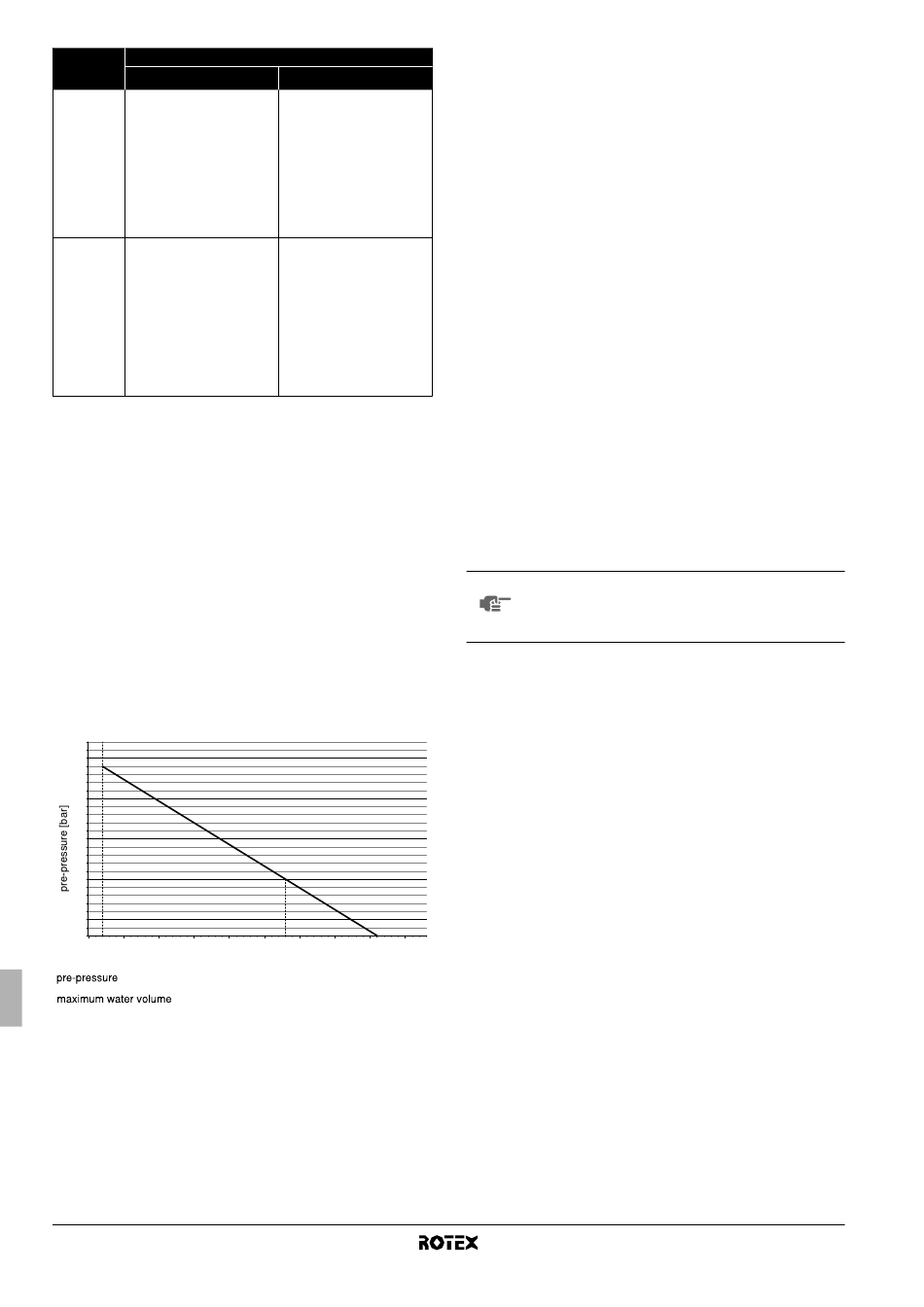

Diferencia de Volumen de agua
altura de
≤
(a)
280 l
instalación
No se requiere ajuste de
≤
7 m
presión de carga inicial.
Acciones requeridas:
• se debe aumentar la presión
de carga inicial; calcule la
presión de carga inicial
requerida conforme a las
instrucciones del apartado
>7 m
"Cálculo de la presión de
carga inicial del recipiente de
expansión"
• compruebe si el volumen de
agua es inferior al volumen
máximo admisible (utilice el
siguiente gráfico)
(a) Diferencia de altura de instalación: Diferencia de altura (en metros) entre el punto
más alto del circuito de agua y la unidad interior. Si la unidad está situada en el
punto más alto de la instalación se considera que la altura de la instalación es de
0 m.
Cálculo de la presión de carga inicial del recipiente de
expansión
La presión de carga inicial (Pg) a ajustar depende de la diferencia de
instalación máxima (H) y se calcula como se muestra a continuación:
Pg=(H/10+0,3) bar
Comprobación del volumen de agua máximo admisible
Para obtener el volumen de agua máximo admisible en todo el
circuito proceda del siguiente modo:
1 Calcule el volumen de agua máximo para la presión de carga
inicial (Pg) obtenida, utilizando el siguiente gráfico.
2 Compruebe si el volumen total de agua en todo el circuito de
agua es inferior a este valor.
Si no es así, esto significa que el depósito de expansión del interior
de la unidad interior es demasiado pequeño para la instalación.
2.5
2
1.5
1
0.5
0.3
0 10 50 100 150 200
maximum water volume [l]
= presión de carga inicial
= volumen máximo de agua
Ejemplo 1
La unidad interior está instalada 5 m debajo del punto más alto del
circuito de agua. El volumen total de agua en el circuito de agua es
de 100 l.
En este ejemplo no se requiere realizar ninguna acción o ajuste.
Manual de instalación
16
>280 l
Acciones requeridas:
• se debe reducir la presión de
carga inicial; calcule la presión
de carga inicial requerida
conforme a las instrucciones
del apartado "Cálculo de la
presión de carga inicial del
recipiente de expansión"
• compruebe si el volumen de
agua es inferior al volumen
máximo admisible (utilice el
siguiente gráfico)
El depósito de expansión de la
unidad es demasiado
pequeño para la instalación.
250 300 350 400 450
Ejemplo 2
La unidad interior está instalada en el punto más alto del circuito de
agua. El volumen total de agua en el circuito de agua es de 350 l.
Resultado:
■
Como 350 l es un volumen superior a 280 l deberá reducirse la
presión de carga inicial (consulte la tabla de arriba).
■
La presión de carga inicial requerida es de:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
El volumen de agua máximo correspondiente puede observarse
en la gráfica: aproximadamente 410 l.
■
Como el volumen total de agua (350 l) es inferior al volumen de
agua máximo (410 l), el depósito de expansión es suficiente
para la instalación.
Ajuste de la presión de carga inicial del recipiente de
expansión
Si es necesario cambiar la presión de carga inicial preajustada del
depósito de expansión (1 bar) tenga presente las siguientes
directrices:
■
Utilice sólo nitrógeno seco para ajustar la presión de carga
inicial del depósito de expansión.
■
Si el depósito de expansión no se ajusta adecuadamente, la
presión de carga inicial causará un fallo de funcionamiento del
sistema. Por lo tanto, la presión de carga inicial sólo deberá ser
ajustada por un instalador autorizado.
Conexión del circuito de agua
Las conexiones de agua se deben hacer de acuerdo con las
disposiciones locales y el diagrama general que se entrega con la
unidad, respetando la entrada y salida de agua.
NOTA Procure no deformar las tuberías de la unidad al
emplear excesiva fuerza durante la conexión de los
tubos. La deformación de los tubos puede causar que
la unidad no funcione adecuadamente.
La entrada de aire, humedad o polvo en el circuito de agua puede
ocasionar problemas. Por lo tanto, tenga siempre en cuenta lo
siguiente cuando conecte el circuito de agua:
■
Utilice solamente tubos limpios.
■
Mantenga el extremo del tubo hacia abajo cuando quite las
rebabas.
■
Cubra el extremo del tubo cuando lo inserte a través de la pared
para que no entren el polvo y la suciedad.
■
Utilice un buen producto sellante para sellar las conexiones. El
sellado deberá ser capaz de soportar las presiones y
temperaturas del sistema.
■
Si las tuberías instaladas no son de latón asegúrese de aislar
los dos materiales entre sí para evitar la corrosión galvánica.
■
Como el latón es un material dúctil, utilice una herramienta
adecuada para conectar el circuito de agua. Una herramienta
inadecuada causaría daños en las tuberías.
