Einstellung der Umdrehungsgeschwindigkeit der
Pumpe
Die Umdrehungsgeschwindigkeit der Pumpe kann an der Pumpe
ausgewählt werden (siehe "Hauptkomponenten" auf Seite 10).
Standardmäßig ist die Pumpe auf höchste Umdrehungsgeschwindig-
keit gestellt (III). Wenn der Wasserdurchfluss im System zu schnell ist
(z.B. weil das Wasser im Kreislauf Strömungsgeräusche verursacht),
kann die Durchflussgeschwindigkeit auf mittlere Geschwindigkeit (II)
oder auf Langsam (I) gestellt werden.

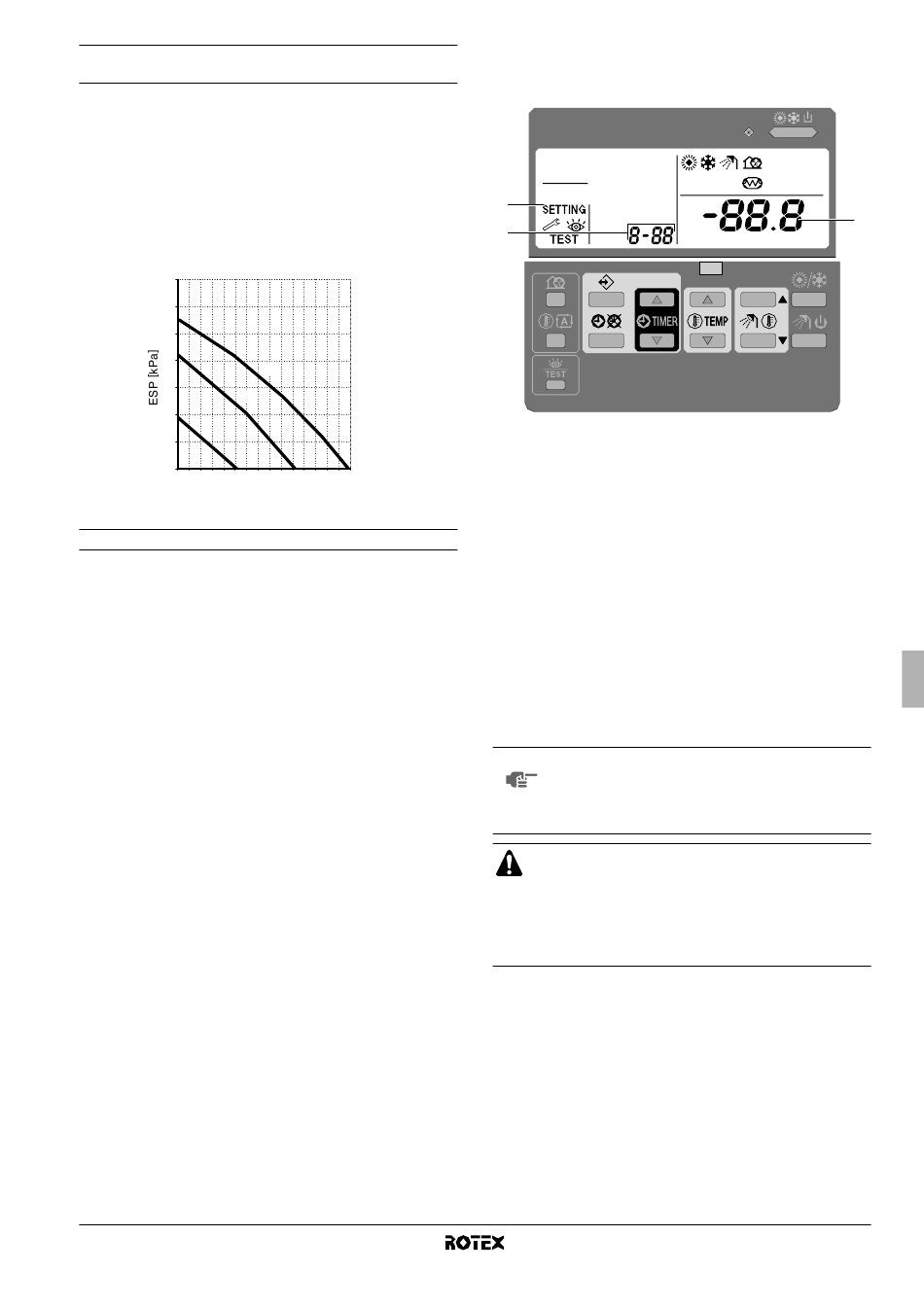

Das nachfolgende Diagramm zeigt den verfügbaren externen
statischen Druck (ESP, angegeben in kPa) in Bezug auf den
Wasserdurchfluss (l/min).
70
60
50
40
30
II
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
[ l/min ]

Bauseitige Einstellungen

Die Inneneinheit sollte durch den Installateur so konfiguriert werden,
dass es der Installationsumgebung
Optionen, etc.) und dem Bedarf des Benutzers entspricht. Dazu
stehen Einstellmöglichkeiten zur Verfügung, die als bauseitige
Einstellungen bezeichnet werden. Diese bauseitigen Einstellungen
sind einsehbar und programmierbar über die Benutzerschnittstelle,
die an der Inneneinheit angeschlossen ist.
Jeder bauseitigen Einstellung ist ein Code bestehend aus einer
3-stelligen Zahl zugeordnet, zum Beispiel [1-03]. Dieser Code wird
über das Display der Benutzerschnittstelle angezeigt. Die erste Ziffer
[1] gibt den 'ersten Code' oder die Gruppe der bauseitigen
Einstellmöglichkeiten an. Die zweite und dritte Ziffer [03] bezeichnen
zusammen den 'zweiten Code'.
Eine Liste aller bauseitigen Einstellungen und Standardwerte finden
Sie in "Tabelle bauseitiger Einstellungen" auf Seite 36. In derselben
Liste finden Sie 2 Spalten, in denen Sie jeweils das Datum und den
geänderten Einstellwert notieren können, wenn Sie eine Einstellung
abweichend vom Standardwert vornehmen.
Eine detaillierte Beschreibung jeder bauseitigen Einstellmöglichkeit
finden Sie unter "Detaillierte Beschreibung" auf Seite 26.
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
III
(Außenklima, installierte
Vorgehensweise
Gehen Sie wie folgt vor, wenn Sie bauseitige Einstellungen ändern
wollen.
3
2
Drücken Sie für mindestens 5 Sekunden die Taste z, um in den
1
EINSTELLMODUS BAUSEITIG zu gelangen.
$
Das Symbol
ausgewählte Einstellcode wird angezeigt ; (2), mit dem
eingestellten Wert - (1) rechts daneben.
Drücken Sie die Taste bgi, um den ersten Code der
2
gewünschten bauseitigen Einstellung auszuwählen.
Drücken Sie die Taste bgj, um den entsprechenden
3
zweiten Code der bauseitigen Einstellung auszuwählen.
Mit den Tasten pfi und pfj ändern Sie den
4
eingestellten Wert der ausgewählten bauseitigen Einstellung.
Speichern Sie den neuen Wert, indem Sie die Taste pr
5
drücken.
6 Wollen Sie weitere bauseitige Einstellungen ändern, führen Sie
die Schritte 2 bis 4 erneut aus.
7 Nach Fertigstellung die Taste
EINSTELLMODUS BAUSEITIG zu verlassen.
HINWEIS Änderungen, die an einer bauseitigen Einstellung
vorgenommen werden, werden nur gespeichert, wenn
die Taste pr gedrückt wird. Durch das Navigieren zu
einem anderen Einstellcode oder durch Drücken der
Taste z wird die Änderung verworfen.
■
Vor der Auslieferung sind die Einstellwerte werksseitig
wie folgt festgelegt
bauseitiger Einstellungen" auf Seite 36.
■
Wenn Sie den Modus EINSTELLMODUS BAUSEITIG
verlassen, wird eventuell "88" an der LCD-Anzeige
der Benutzerschnittstelle angezeigt, während die
Einheit sich selbst initialisiert.
(3) wird angezeigt. Der aktuell
"z" drücken, um
worden - siehe "Tabelle
