Anschluss An Einen Niedertarif-Netzanschluss - Rotex RKHBH008BA Manuel D'installation

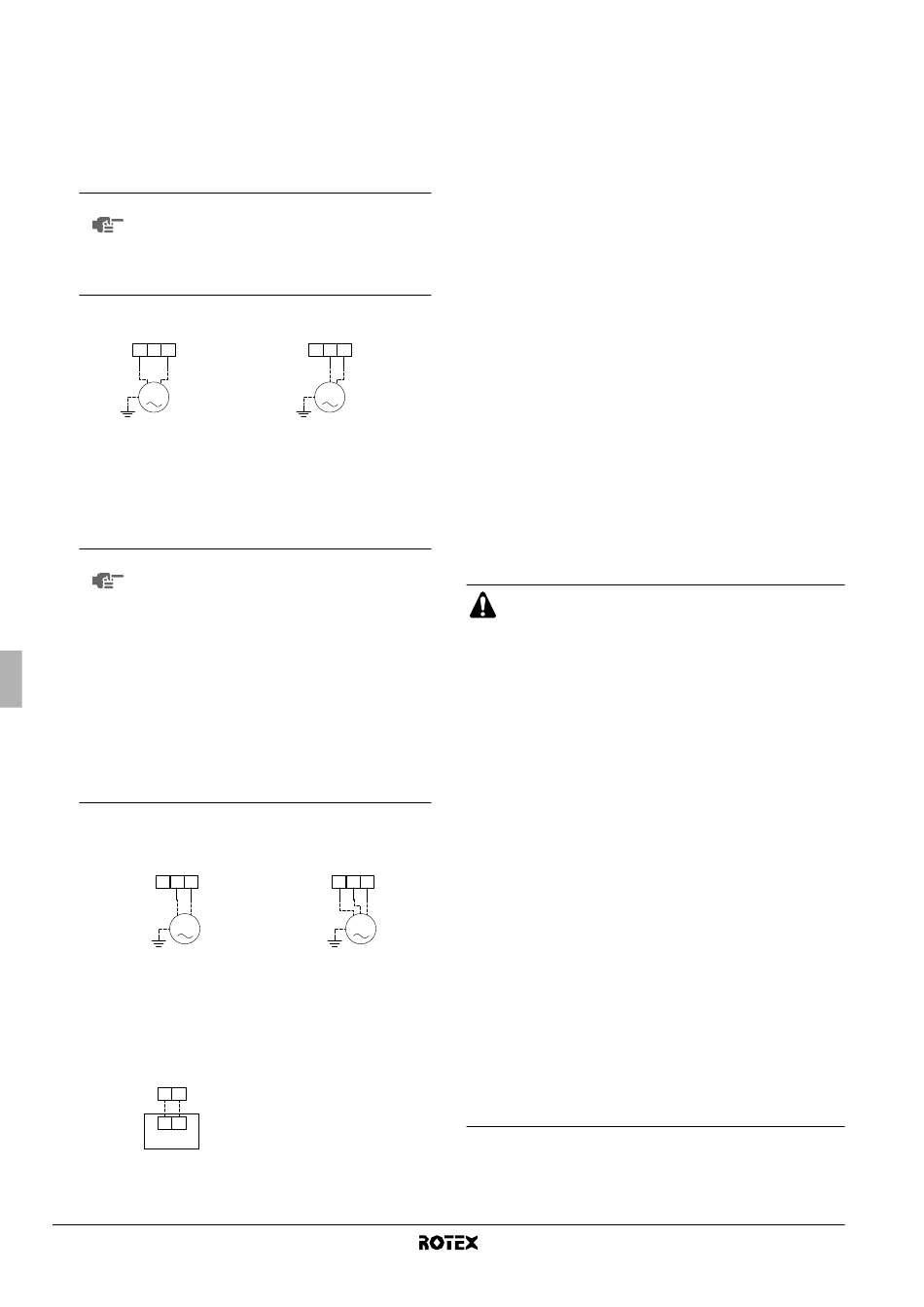

Anschluss der Ventil-Steuerkabel
Anforderungen seitens der Ventile
■
Stromversorgung: 230 V Wechselspannung
■
Maximaler Betriebsstrom: 100 mA
Verkabelung des 2-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel am X2M-
Anschluss anschließen. Siehe dazu den Schaltplan.
HINWEIS Die Verkabelung ist bei einem NC-Ventil (normal
geschlossen)
geöffnet) unterschiedlich. Achten Sie darauf, die
Anschlüsse an den Klemmen mit den richtigen
Nummern vorzunehmen - siehe Elektroschaltplan
und die Abbildungen unten.
Normal geschlossenes
2-Wege-Ventil (NC)
X2M 5 6 7
M
NC
2 Zur Zugentlastung von Kabeln befestigen Sie diese per
Kabelbinder an den entsprechenden Halterungen.
Verkabelung des 3-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel an die
entsprechenden Anschlüsse anschließen. Sie dazu den
Schaltplan.
HINWEIS Es können zwei Typen von 3-Wege-Ventilen
angeschlossen werden. Die Verkabelung unter-
scheidet sich bei den zwei Typen:
■
3-Wege-Ventil Typ "Spring return 2-wire"
(Federrückstellungs-Typ, 2-polig)
Das 3-Wege-Ventil sollte so eingepasst
werden, dass der Raumheizungskreislauf
ausgewählt ist, wenn das 3-Wege-Ventil im
Leerlauf ist (nicht aktiviert).
■
3-Wege-Ventil Typ "SPST 3-wire" (SPST-Typ,
3-polig)
Das 3-Wege-Ventil sollte so eingepasst
werden, dass der Brauchwasser-Heizungs-
kreislauf
Anschlüsse 9 und 10 Strom führen.
3-Wege-Ventil Typ
"Spring return 2-wire"
(Federrückstellungs-Typ,
2-polig)
X2M 8 9 10
M
2 Zur Zugentlastung von Kabeln befestigen Sie diese per
Kabelbinder an den entsprechenden Halterungen.
Bodenplatten-Heizung verkabeln
1 Die Stromversorgung mit
entsprechenden Anschlüsse anschließen. Siehe dazu den
Schaltplan unten.
X2M 15a 15
1 2
X1Y
Bodenplatte-Heizung
2 Zur Zugentlastung von Kabeln befestigen Sie diese per
Kabelbinder an den entsprechenden Halterungen.
Installationsanleitung
20
und einem NO-Ventil (normal
Normal geöffnetes
2-Wege-Ventil (NO)
X2M 5 6 7
M
NO
ausgewählt ist, wenn die
3-Wege-Ventil Typ
"SPST 3-wire"
(SPST-Typ, 3-polig)
X2M 8 9 10
M
geeigneten Kabeln an
3 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht die
Anbringung der Innengerät-Abdeckung behindern.
4 Für die Bodenplatten-Heizung die entsprechenden bauseitigen
Einstellungen auf die passenden Werte setzen. Siehe "[F-02]",
"[F-03]" und "[F-04]" auf Seite 35.

Anschluss an einen Niedertarif-Netzanschluss

Überall in der Welt unternehmen die Elektrizitätsversorgungs-
unternehmen alles in ihrer Macht stehende, eine zuverlässige
Stromversorgung zu konkurrenzfähigen Preisen zu gewährleisten. In
diesem Zusammenhang können sie oft ihren Kunden Niedertarife
anbieten, z.B. in so genannten Schwachlastphasen, z.B. nachts
(Nachtstrom) oder
Zusammenhang ist auch der Wärmepumpentarif in Deutschland und
Österreich zu nennen, ...
Diese Anlage kann an solch einen Anschluss mit Niedertarif
angeschlossen werden.
Wenden Sie sich an das Elektrizitätsversorgungsunternehmen, das
am Installationsort der Anlage für die Stromversorgung zuständig ist,
und fragen Sie, ob solch ein Niedertarif-Netzanschluss zur Verfügung
steht und ob Sie die Anlage daran anschließen können.
Wird die Anlage an einen Niedertarif-Netzanschluss angeschlossen,
ist es möglich, dass das Elektrizitätsversorgungsunternehmen
Folgendes tut:
■
für bestimmte Zeitspannen die Stromversorgung unterbrechen;
■
verlangen, dass eine angeschlossene Anlage in bestimmten
Zeitspannen nur eine begrenzte Menge Strom verbraucht.
Die Inneneinheit ist so konzipiert, dass sie ein Eingangssignal
empfangen kann und daraufhin die Einheit auf "Zwangs-AUS"
schaltet. Dadurch stellt der Verdichter der Außeneinheit seinen
Betrieb ein.
VORSICHT
Für einen Niedertarif-Netzanschluss, wie er in der
Abbildung unten als Typ 1 bezeichnet wird, gilt
Folgendes:
■
Sofern bei dieser Art Niedertarif-Netzanschluss die
Stromversorgung nicht unterbrochen wird, bleibt der
Betrieb aller Heizelemente weiterhin möglich.
Für die verschiedenen Möglichkeiten zu Zeiten, wenn
der Niedertarif aktiv ist, siehe "[D] Niedertarif-
Netzanschluss/Wetterabhängiger lokaler Verstellwert"
auf Seite 34.
Sollen die Heizelemente auch zu den Zeiten
betrieben werden, wenn die Stromversorgung per
Niedertarif ausgeschaltet ist, müssen die Heiz-
elemente an eine separate Stromversorgungsquelle
angeschlossen werden.
■
Während der Zeit, in der der Netzanschluss-
Niedertarif aktiv ist und eine durchgängige Stromver-
sorgung stattfindet, ist die Standby-Stromversorgung
möglich (Platine, Controller, Pumpe, ...).
Für einen Niedertarif-Netzanschluss, wie er in der
Abbildung unten als Typ 2 oder 3 bezeichnet wird, gilt
Folgendes:
Wenn bei Anschluss an einen Niedertarif-Netzanschluss
die Stromversorgung ausgeschaltet wird, können die
Heizelemente nicht betrieben werden.
die
■
Die Unterbrechung der Stromversorgung darf nicht
länger als 2 Stunden dauern. Sonst wird die
Echtzeituhr des Controllers zurückgesetzt.
■
Während der Unterbrechung der Stromversorgung
bleibt das Display des Controllers leer.
zu bestimmten Jahreszeiten. In
Inneneinheit für Luft-Wasser-Wärmepumpensystem
diesem
RKHBH/X008BA
4PW54224-1A
