4.2. Voorzorgsmaatregelen bij de installatie

■
Controleer de stevigheid en het horizontaal vlak van de
ondergrond van de installatie opdat de unit na de installatie
geen trillingen of lawaai zou veroorzaken.
■

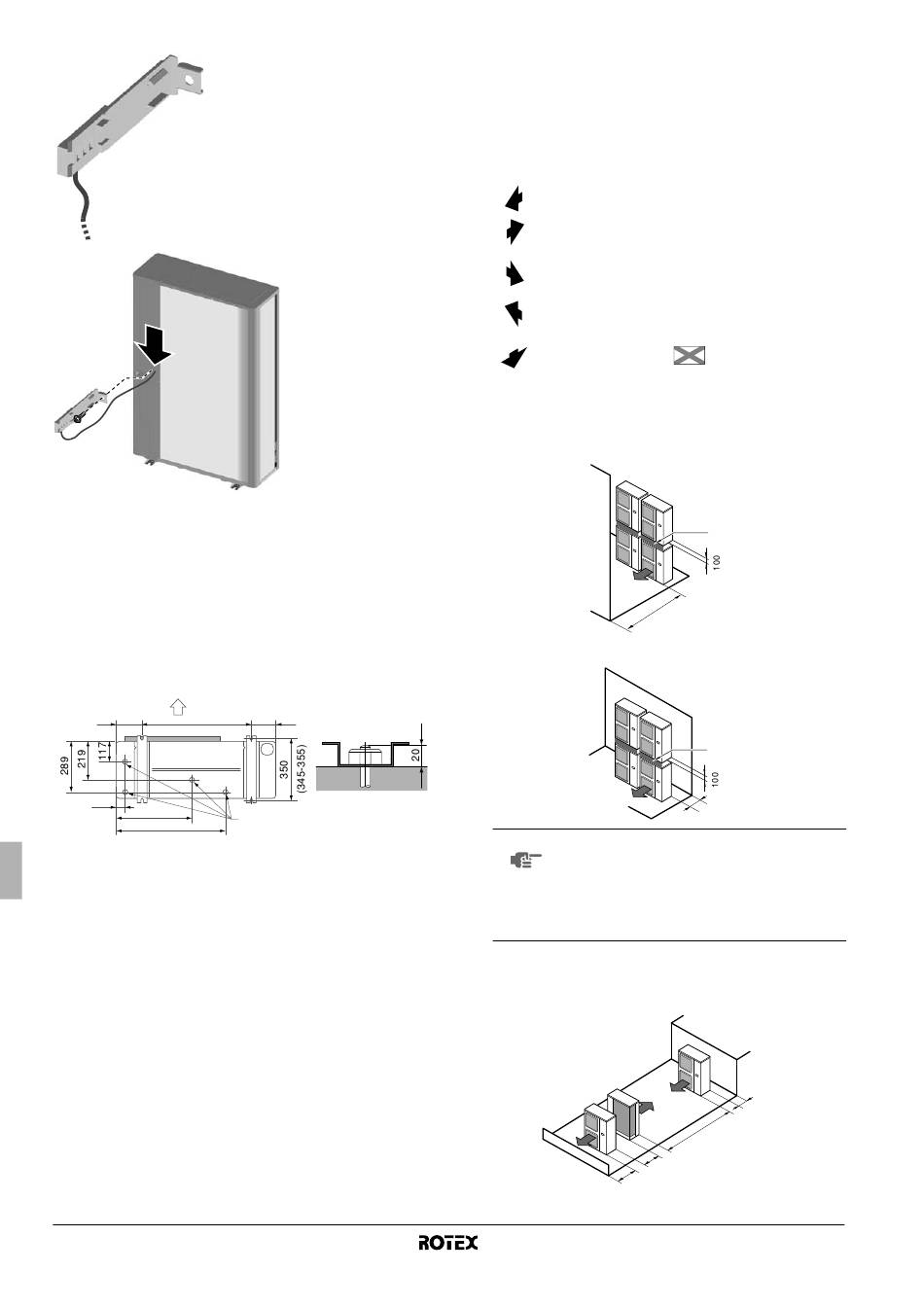

Zet de unit zoals in de funderingstekening van de afbeelding is
aangegeven stevig vast met behulp van de funderingsbouten.
(Zorg voor vier sets M12-funderingsbouten, moeren en ringen).
■
De beste manier is om de funderingsbouten in te schroeven tot
op 20 mm vanaf de bovenkant van de fundering.
A
140 620
B
47
423
614
A Afvoerzijde
B Onderaanzicht (mm)
C Afvoeropening
Montagehandleiding
6
140
C

4.3. Afmetingen en serviceruimte

■
De uitvoerrichting van de aansluitleiding in de installatie
afgebeeld in afbeelding 4 is naar voor of naar omlaag. De
cijfergegevens zijn uitgedrukt in mm.
■
Wanneer u de leiding langs achter leidt, moet u een ruimte van
≥250 mm aan de rechterkant van de unit voorzien.
(A) In geval van niet-gestapelde installatie (Zie afbeelding 4)
Obstakel aanzuigkant
Obstakel afvoerkant
Obstakel linkerkant
Obstakel rechterkant
Obstakel bovenkant
✓
Obstakel aanwezig
(B) In geval van gestapelde installatie
1. In geval van obstakels voor de uitlaatzijde.
2. In geval van obstakels voor de luchtinlaat.
■
LET OP Niet meer dan één unit stapelen.
■
Voor het leggen van de afvoerleiding van de
bovenste buitenunit is ca. 100 mm ruimte
nodig.
■
Dicht het gedeelte A af zodat er geen lucht uit
de uitlaat kan ontsnappen.
(C) In geval van installatie in meerdere rijen (voor gebruik op
daken, enz.)
1. In geval één unit per rij wordt geïnstalleerd.
≥1000
1 Sluit de onderkant van
het installatieframe in dit
geval af om te
voorkomen dat de
uitgeblazen lucht
ontsnapt
2 In deze gevallen kunt u
slechts 2 units
installeren.
3 In deze gevallen is er
geen beperking op de
hoogte L1.
Deze toestand is niet
toegelaten
A
≥1000
A
≥300
≥100
≥2000
≥200
