MOTEUR F4R
Turbocompressé
Couples de serrage
vis boîtier papillon
vis du boîtier de filtre à air

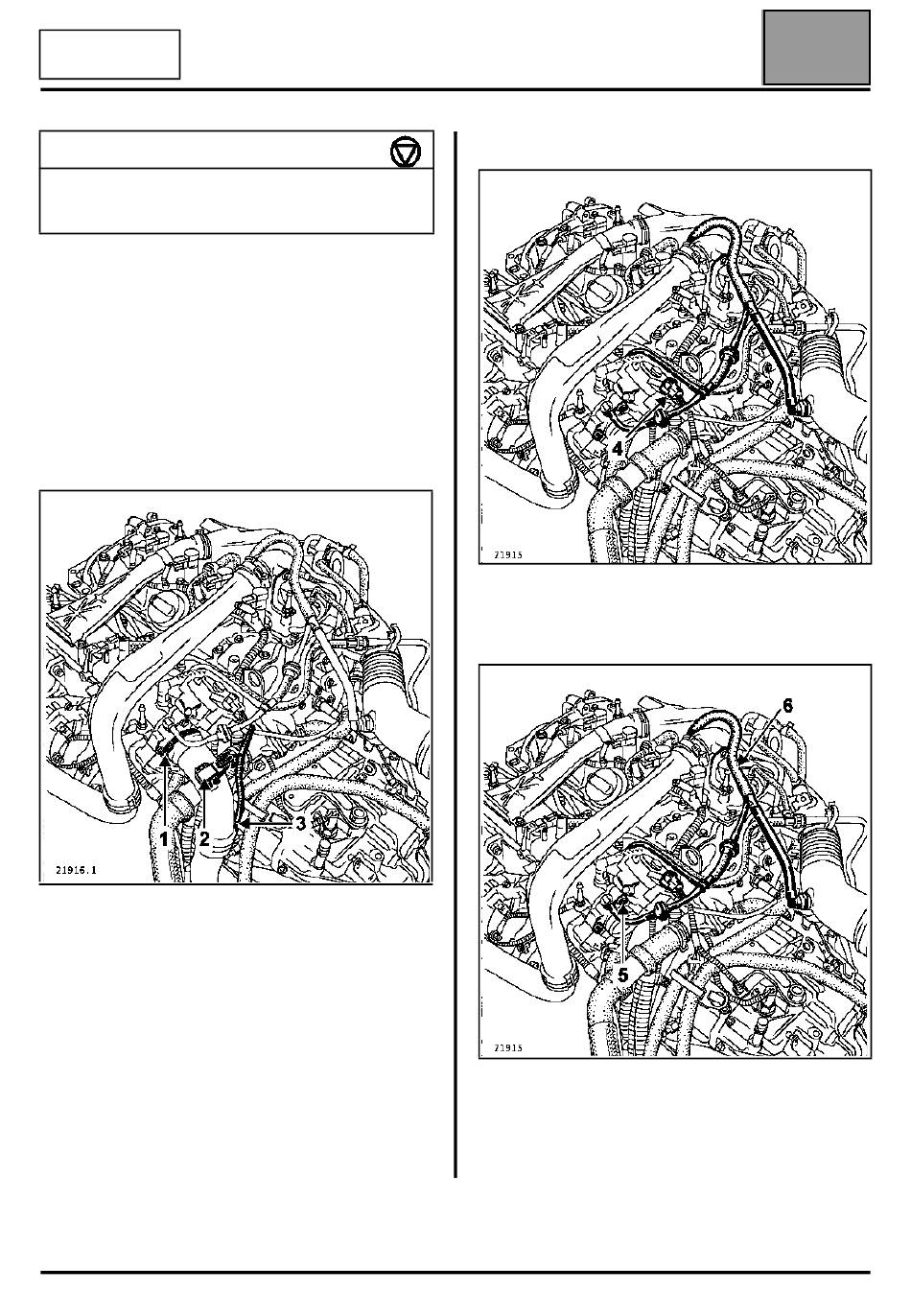

DEPOSE
Débrancher la batterie.
Desserrer le collier (1).
Débrancher :
– le connecteur du capteur de pression de
suralimentation (2),
– le connecteur de la sonde de température d'air (3),
MELANGE CARBURE
Boîtier papillon motorisé
1,3
0,9
12A-21
– le connecteur du boîtier papillon motorisé (4).
Déboîter le tuyau d'air échangeur-répartiteur.
Retirer les trois vis de fixation (5) du boîtier papillon.
Déposer le boîtier papillon avec le tuyau de
réaspiration des vapeurs d'essence et des vapeurs
d'huile (6).
Déclipper le tuyau (6) du boîtier papillon.
12
Edition 2
