112A
MOTEUR G9T
Couples de serrage
vis de fixation du tuyau de recirculation
des gaz d'échappement
vis de fixation du boîtier diffuseur
BOITIER DIFFUSEUR
Ce boîtier est situé entre l'échangeur air-air et le
collecteur d'admission. II intègre la vanne électrique de
recirculation des gaz d'échappement et le système
d'arrêt moteur.

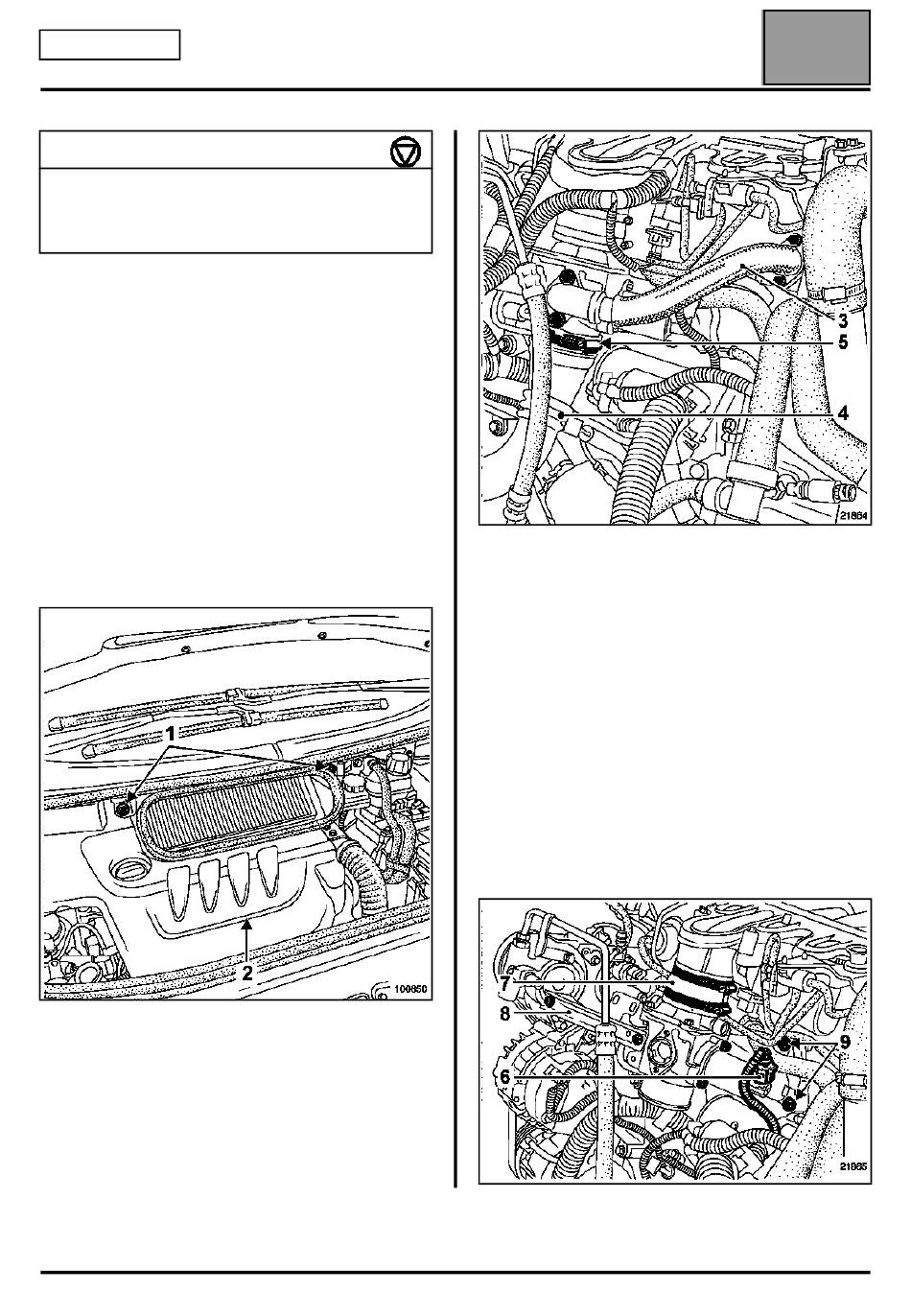

DEPOSE
Débrancher la batterie.
Déposer :
– les deux vis de fixation (1) du boîtier d'entrée d'air,
– le boîtier d'entrée d'air,
– le cache du moteur (2),
– le tuyau de recirculation des gaz d'échappement (3)
ainsi que ses joints d'étanchéité. Prévoir le
remplacement du tuyau et des joints au remontage.
Déboîter le tuyau d'air échangeur - boîtier diffuseur (4),
en desserrant le collier (5).
MELANGE CARBURE
MELANGE CARBURE
Boîtier diffuseur
Boîtier diffuseur
2,5 ± ± ± ± 0,5
2,2 ± ± ± ± 0,4
Débrancher les tuyaux pneumatiques :
– du poumon du volet étouffoir,
– de la réserve de dépression située derrière le boîtier
Débrancher le connecteur (6) de l'électrovanne de
commande de recirculation des gaz d'échappement.
Desserrer les colliers du tuyau de raccordement (7)
avec le collecteur d'admission.
Déposer :
– la patte de régidification (8) entre le boîtier diffuseur
– les trois vis (9) de fixation du boîtier diffuseur,
– le boîtier diffuseur avec la vanne électrique de
12A-27
diffuseur.
et la pompe de direction assistée,
recirculation des gaz d'échappement.
12
Edition 2
