STRUCTURE INFERIEURE LATERALE

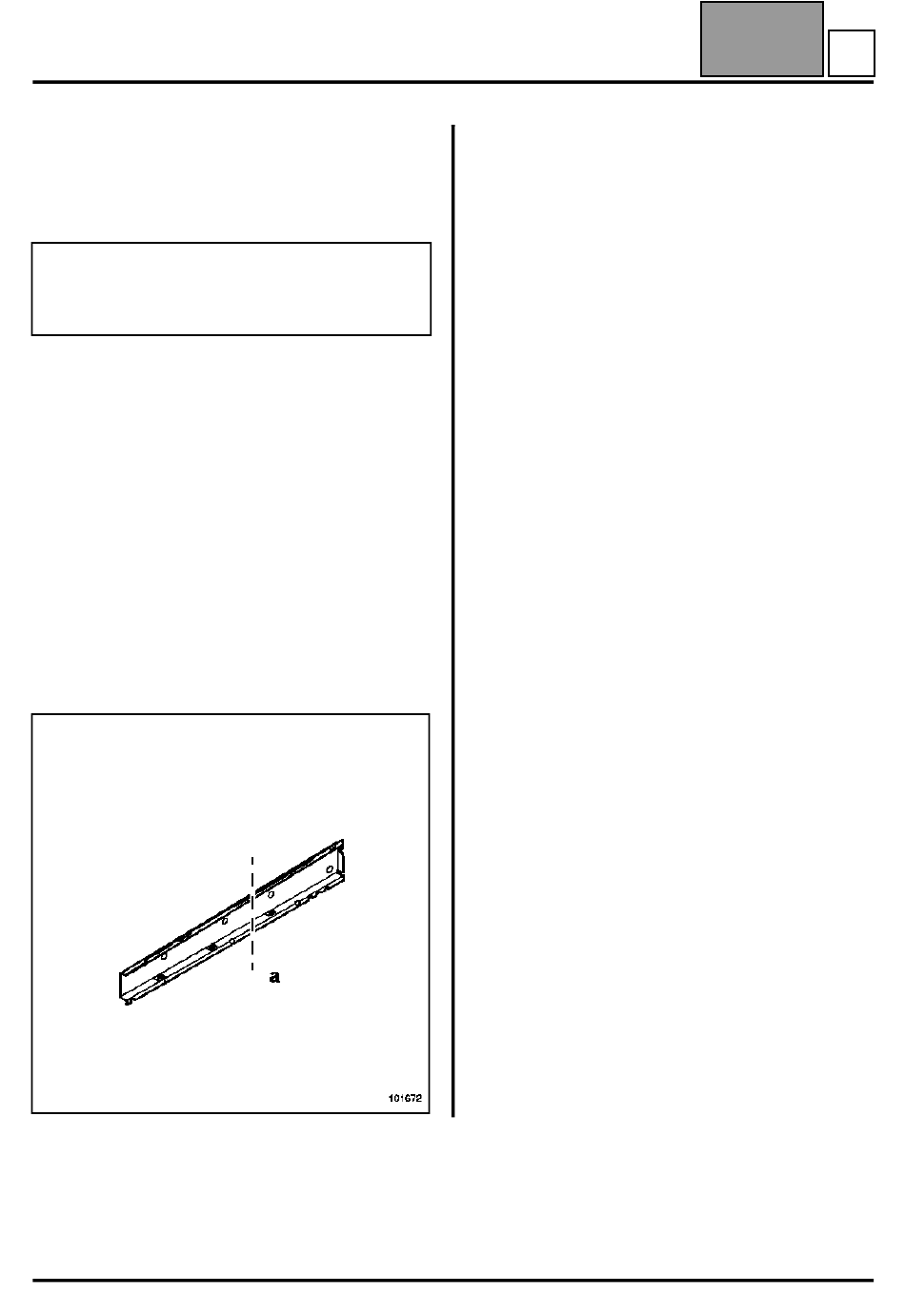

Fermeture arrière de bas de caisse
Fermeture arrière de bas de caisse
Le remplacement de cette pièce peut être effectué de
deux façons :
– complet : complémentaire au renfort de bas de
caisse,
– partiel arrière suivant coupe : (a).
IMPORTANT
La position de coupe donnée dans la méthode ne
peut pas être décalée, elle est déterminée en
fonction de l'emplacement des renforts.
Dans la méthode décrite ci-après vous ne trouverez
que les descriptions et liaisons spécifiques à la pièce
concernée.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire).
Dans le cas où les points de soudure ne sont pas
réalisables avec la pointeuse, ceux-ci peuvent être
remplacés par des bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Ecrou serti
PIECES CONCERNEES (épaisseur en mm) :
1 Fermeture arrière de bas de caisse
2 Fermeture avant de bas de caisse
3 Plancher arrière
4 Gousset de traverse avant de plancher
arrière
5 Traverse latérale de plancher arrière
6 Boîtier de fixation avant de train arrière
41C-13
41C
D
1,5
1,5
0,7
2
1
2
