STRUCTURE INFERIEURE ARRIERE
STRUCTURE INFERIEURE ARRIERE

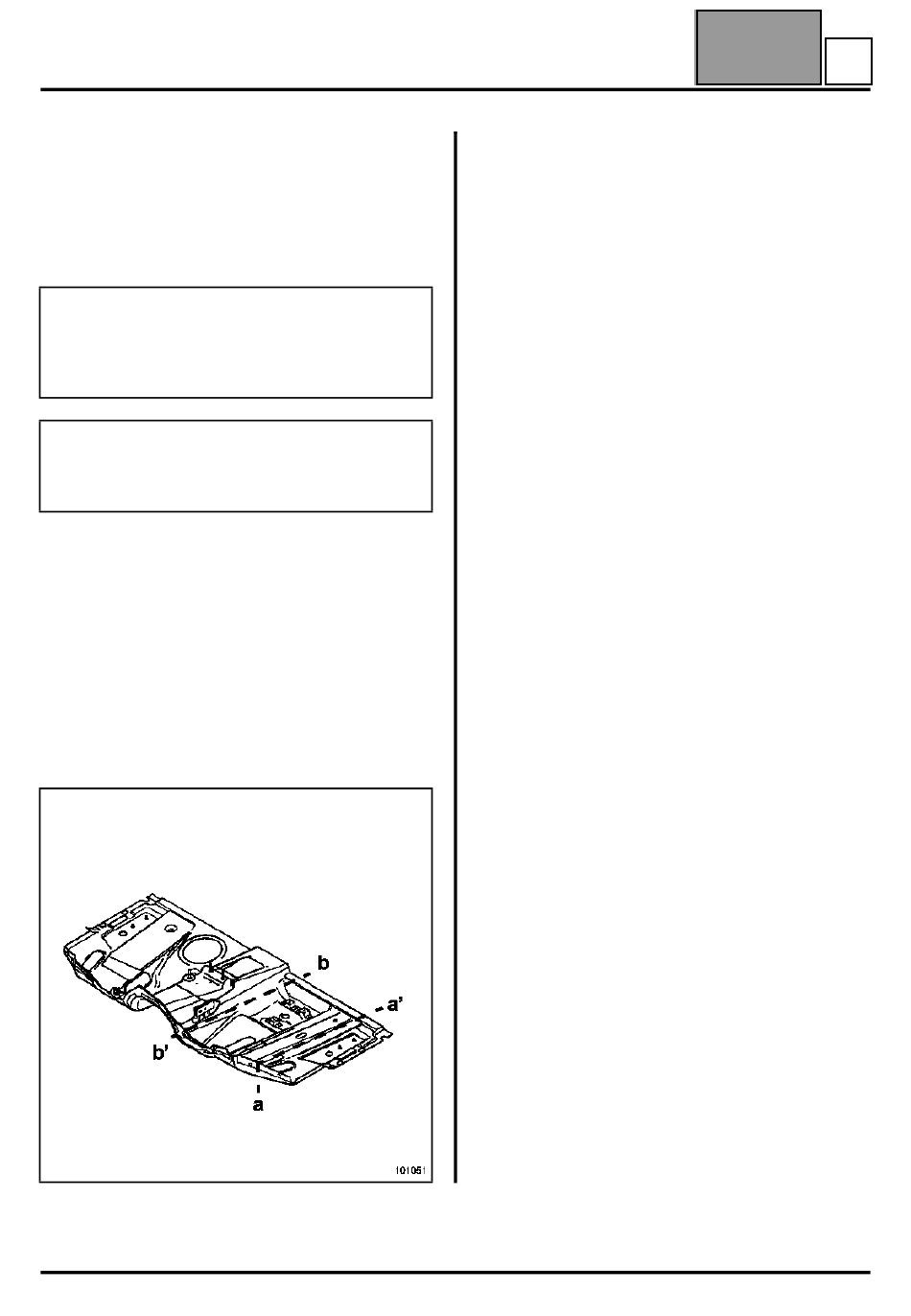

Cette pièce peut être remplacée de trois façons :
1 Partielle suivant coupe (a, a')
2 Partielle suivant coupe (b, b')
3 Complète
IMPORTANT
Les positions de coupes données dans les
méthodes ne peuvent pas être décalées, elles sont
déterminées en fonction de celles des doublures et
des renforts.
Nota :
Si les points de soudure ne sont pas réalisables
avec la pointeuse, ils peuvent être remplacés par
des points bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort supérieur de longeron avant partie centrale
Allonge de plancher
Renfort de passage de roue
Renfort avant de plancher
Renfort arrière de tunnel
Support de fixation de climatisation
Support béquille
Goujons soudés
Rivet
141B
Plancher central
Plancher central
PIECES CONCERNEES (épaisseur en mm) :
1
2
3
4
5
6
7
8
9
10
11
41B-1
Plancher central
Allonge de plancher centrale
Elément de liaison latéral de plancher
central
Passage de roue partie arrière
Fermeture de traverse avant de plancher
central
Renfort arrière de longeron avant gauche
Longeron avant partie centrale
Longeron avant partie arrière
Renfort de Boîtier de fixation arrière de
berceau avant
Boîtier de fixation arrière de berceau avant
Renfort supérieur de longeron avant partie
centrale
41B
A
0,8
1,8
1,2
1
1
2,5
2,5
2,5
1,5
1,5
2,5
Edition 2
