MOTEUR F4R
Atmosphérique
Couple de serrage
vis du boîtier de filtre à air
DEPOSE
Débrancher la batterie.
Déposer :

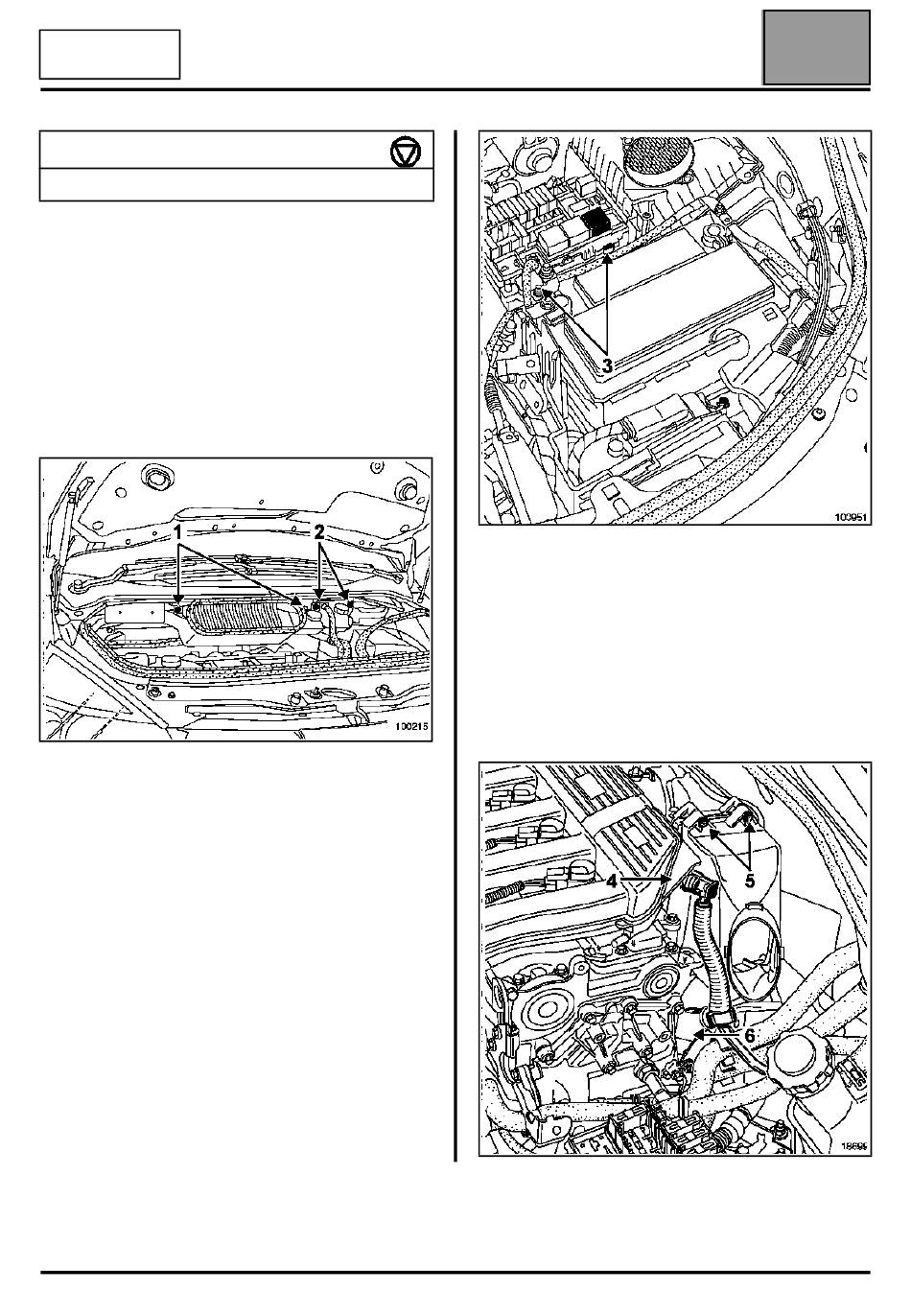

– les deux vis de fixation (1) du boîtier d'entrée d'air,
– le boîtier d'air,
– les deux vis de fixation (2) du réservoir de liquide de
frein et du vase d'expansion puis les dégager sur le
côté.
Déposer le capot du boîtier relais.
Dégrafer les fixations (3) du boîtier relais sur bac à
batterie et écarter le boîtier relais.
MELANGE CARBURE
Boîtier de filtre à air
Boîtier de filtre à air
0,9
Déposer le résonateur d'air.
Débrancher le tuyau de dépression (4) du servofrein
(sur le collecteur).
Déposer :
– les deux vis (5) du couvercle de filtre à air,
– le couvercle de filtre à air avec le filtre,
– la patte de fixation (6) du connecteur de sonde à
12A-17
oxygène afin de faciliter le passage du boîtier d'air.
