STRUCTURE SUPERIEURE LATERALE
STRUCTURE SUPERIEURE LATERALE

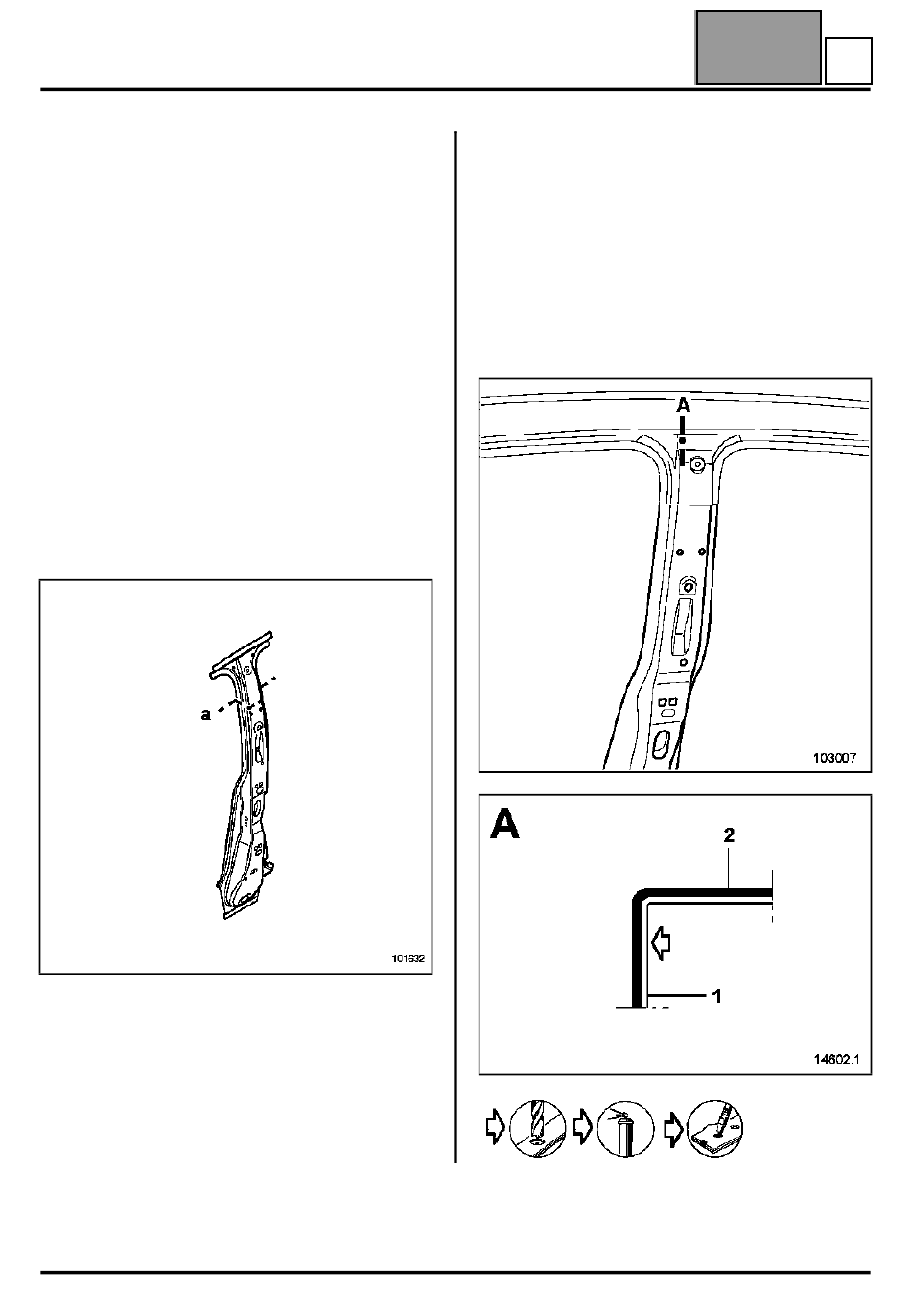

Cette pièce peut être remplacée de deux façons :
– suivant la coupe (a),
– complète.
Dans la méthode décrite ci-après, vous ne trouverez
que les descriptions et liaisons spécifiques à la pièce
concernée.
Dans les cas où les points de soudures ne sont pas
réalisables avec la pointeuse, ils peuvent être
remplacés par des bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort de baudrier
Plaquette déformable
Renfort de charnière supérieure
Renfort de charnière inférieure
Romaine soudée
Ecrous sertis
Renfort de pied milieu
Renfort de pied milieu
43A-11
PIECES CONCERNEES (épaisseur en mm) :
1 Pied milieu
2 Renfort de pied milieu
3 Renfort de baudrier
4 Doublure supérieur de pied avant
5 Doublure de brancard
6 Renfort de brancard avant
7 Pavillon
Remplacement complet
43A
D
0,8
1,5
1,5
1,2
1,2
1
0,8
Edition 2
