STRUCTURE INFERIEURE ARRIERE
Le remplacement de cette pièce peut s'effectuer
suivant deux possibilités :

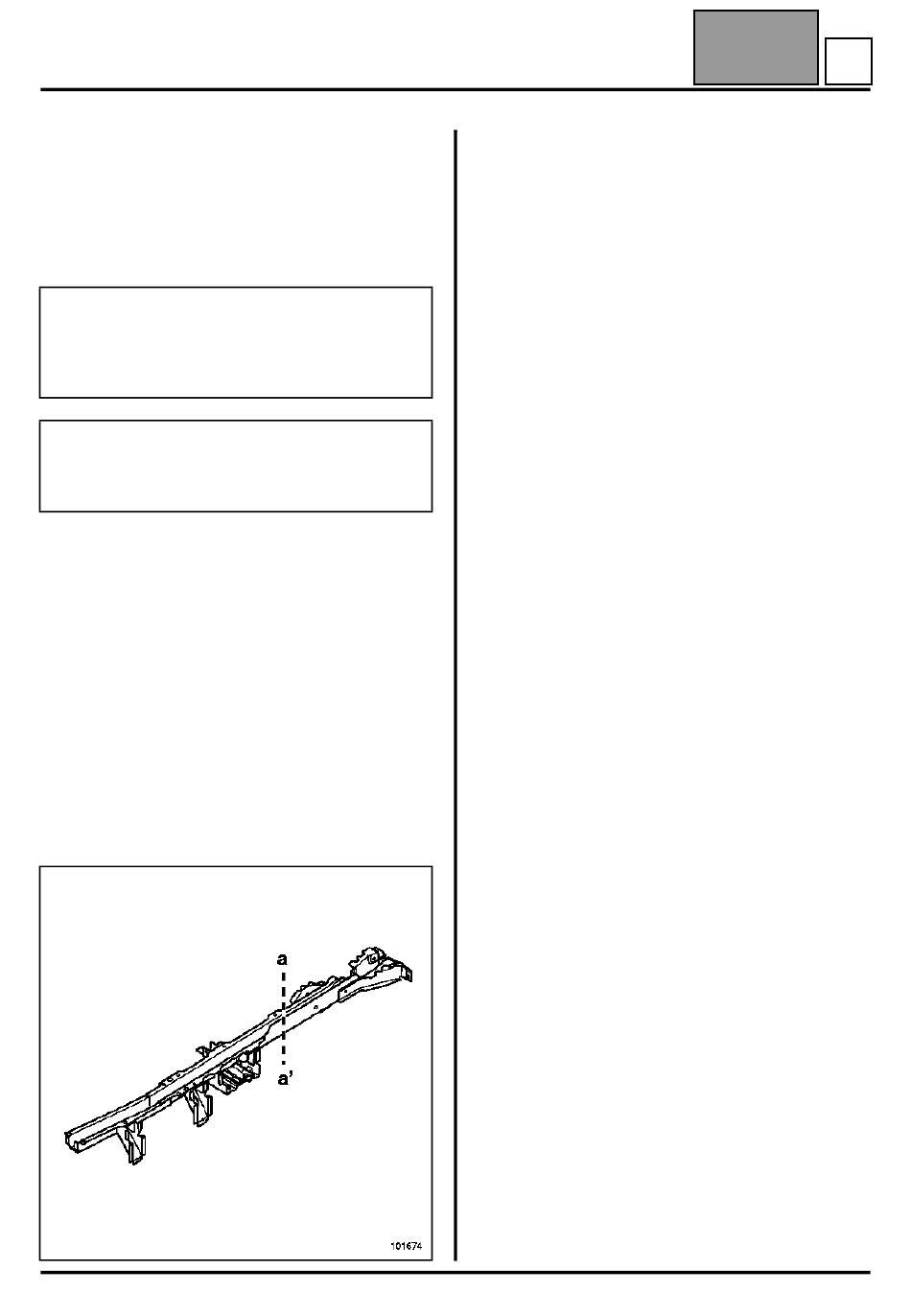

– partielle selon coupe (a, a') : complémentaire au
remplacement de la traverse inférieure extrême
arrière,
– complète : complémentaire au remplacement du bas
de caisse avec fermeture.
IMPORTANT
Les positions de coupes données dans les
méthodes ne peuvent pas être décalées, elles sont
déterminées en fonction de celles des doublures et
des renforts.
Nota :
Si les points de soudure ne sont pas réalisables
avec la pointeuse, ils peuvent être remplacés par
des points bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Longeron arrière partie avant
Longeron arrière partie arrière
Renfort intérieur de longeron
Traverse latérale de plancher arrière
Boîtier avant de fixation de train arrière
Gousset de fixation de siège arrière
Appui de ressort arrière
Fermeture d'appui de ressort arrière
Attache d'amortisseur arrière
Support de traverse de fixation de siège extrême
arrière.
Longeron arrière
Longeron arrière
PIECES CONCERNEES (épaisseur en mm) :
1 Longeron arrière partie avant
2 Longeron arrière partie arrière
3 Traverse centrale de plancher arrière
4 Traverse avant de plancher arrière
5 Attache d'amortisseur arrière
6 Traverse de fixation de siège extrême arrière
7 Traverse arrière sous siège arrière
41D-10
41D
D
A
3
1,5
1,5
2
4
3
1,2
Edition 2
