141C
STRUCTURE INFERIEURE LATERALE
STRUCTURE INFERIEURE LATERALE

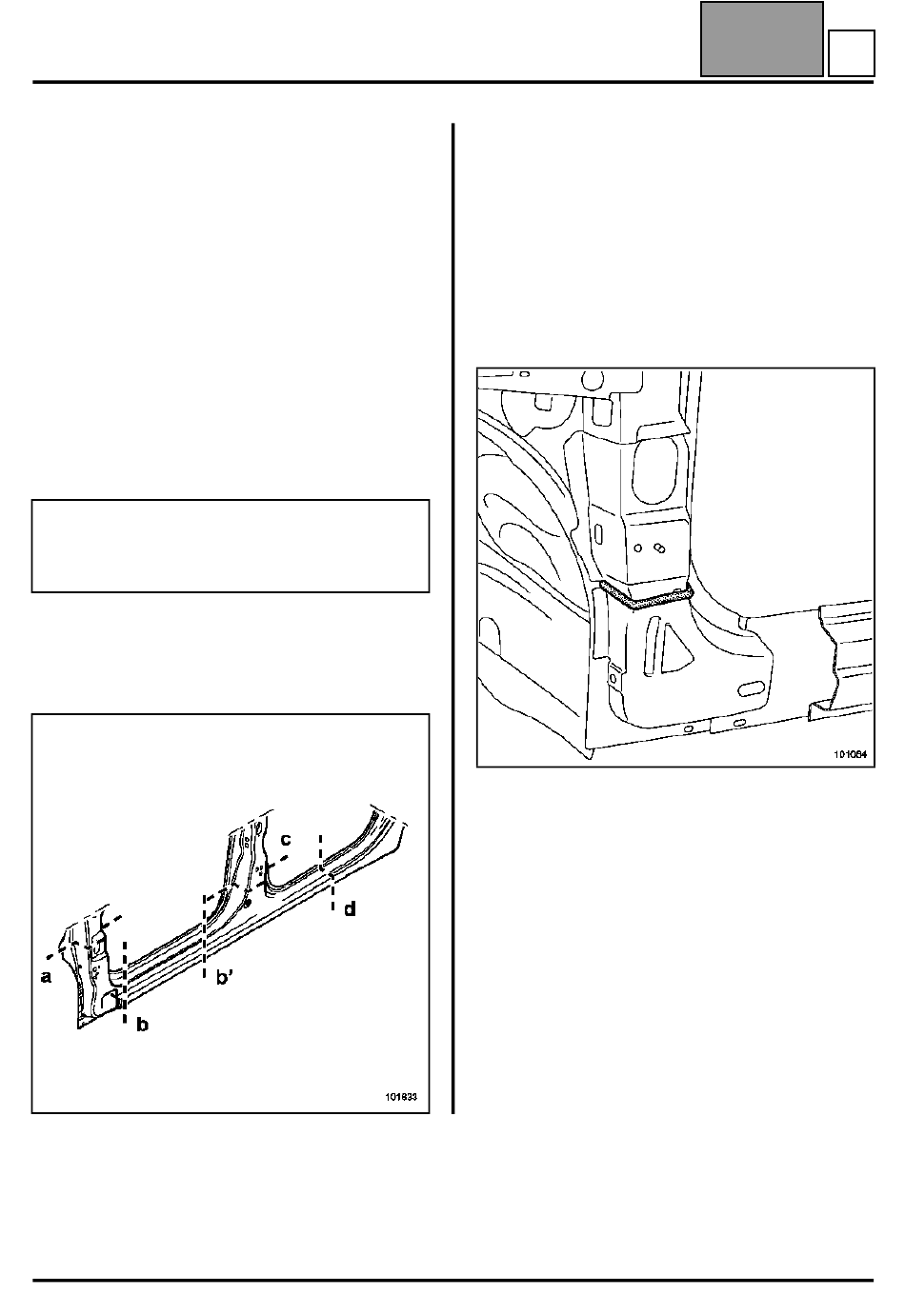

Le remplacement de cette pièce peut être effectué de
quatre façons :
– complète (opération de base pour une collision
latérale) suivant coupes (a, c, d),
– partie avant suivant coupes (a, b ou b'),
– partie arrière suivant coupes (b, c, d),
– sous porte (avant ou arrière) coupes (b, b').
Ces opérations sont toutes des opérations de base
pour des collisions latérales.
Dans la méthode décrite ci-après vous ne trouverez
que les descriptions et liaisons spécifiques à la pièce
concernée.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire).
Nota :
Si les points de soudure ne sont pas réalisables
avec la pointeuse, ils peuvent être remplacés par
des points bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Goujon soudé.
Bas de caisse
Bas de caisse
PIECES CONCERNEES (épaisseur en mm) :
1 Bas de caisse
2 Renfort de pied avant
3 Renfort de pied milieu
4 Fermeture arrière de marche pied
REMPLACEMENT
Détail de la position de l'insert
Insert de pied avant référence : 82 00 036 798
41C-1
41C
A
0,8
1,7
1,5
0,7
