MOTEUR F4R

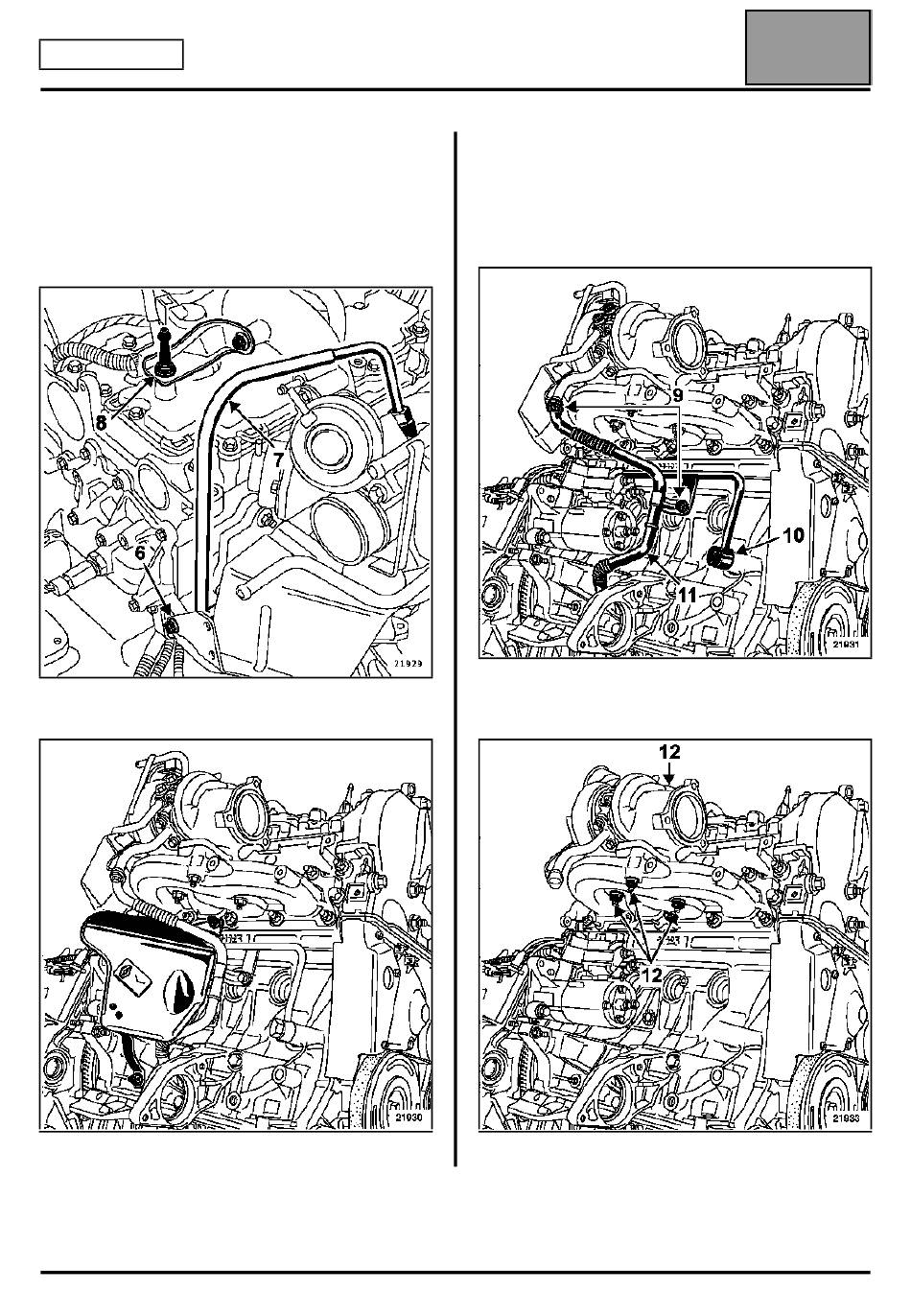

Déposer :
– la vis de l'écran thermique (6),
– le tuyau d'alimentation d'huile du
turbocompresseur (7),
– le support d'enjoliveur moteur et la béquille du
turbocompresseur (8),
– le tuyau d'air échangeur - turbocompresseur,
– l'écran thermique du démarreur,
SURALIMENTATION
Turbocompresseur
Déposer :
– les trois vis (9) de fixation du tuyau de retour d'huile
du turbocompresseur,
– le tuyau de retour d'huile du turbocompresseur (11),
– le tuyau d'alimentation (10) en huile du
turbocompresseur,
– les quatre écrous (12) de fixation du
turbocompresseur sur le collecteur,
– le turbocompresseur.
12B-9
12B
Edition 2
