112A
MOTEUR F4R
Atmosphérique
Couple de serrage
vis de la cale porte injecteurs
DEPOSE
Débrancher la batterie.
La dépose de la cale porte injecteurs nécessite la
dépose du collecteur d'admission (voir chapitre 12A
Mélange Carburé "Collecteur d'admission").
ATTENTION :
Lors de la dépose des injecteurs ou de la rampe
d'injection, prendre garde à la quantité de carburant se
trouvant dans la rampe et le raccord. Protéger
l'alternateur.

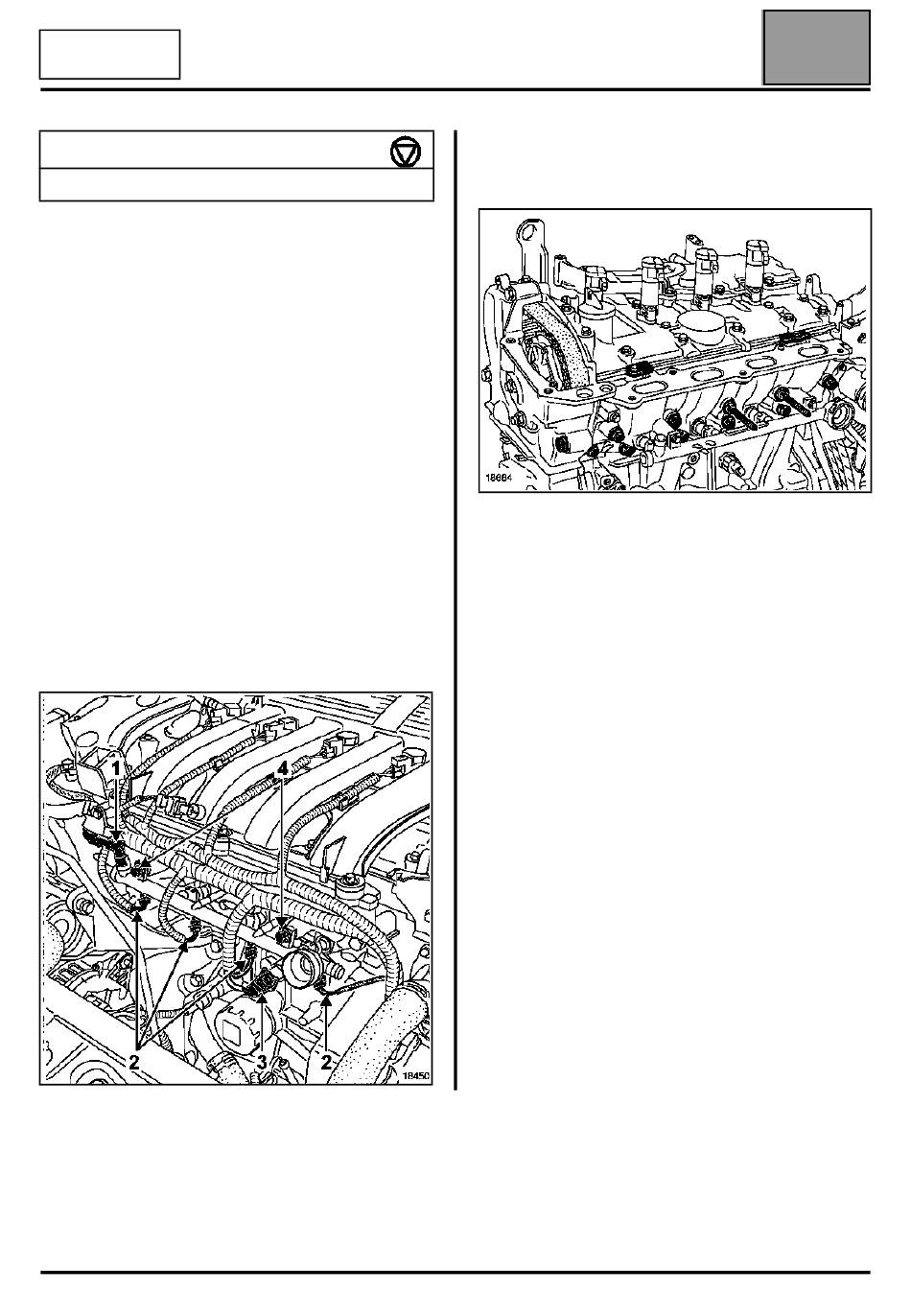

Déposer :
– le protecteur de rampe,
– le raccord d'arrivée et de carburant (1) de la rampe
sans pincer le tuyau,
– les connecteurs des injecteurs (2),
– le connecteur du capteur de cliquetis (3),
– les vis de fixation de la rampe (4),
– la rampe d'injection.
MELANGE CARBURE
MELANGE CARBURE
Cale porte injecteur
Cale porte injecteur
Déposer :
– les vis de fixation de la cale porte injecteurs,
– la cale porte injecteurs.
2,1
12A-49
12
Edition 2
