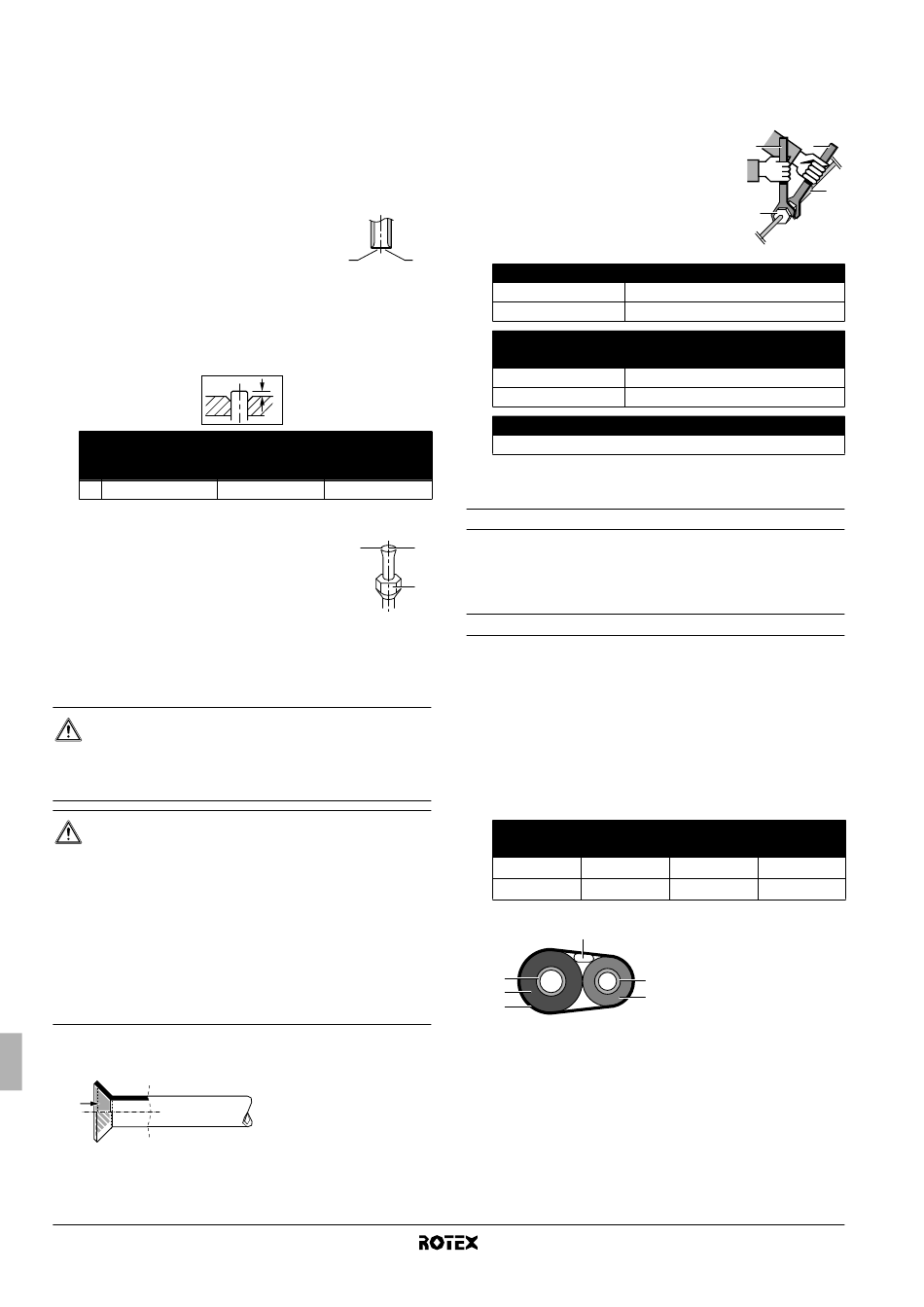

10. Soğutucu akışkan boruları

10.1. Boru ucunun konik kesilmesi

Boru uçlarını konik kesmek için, şu prosedürü takip edin:
1 Boru ucunu bir boru kesiciyle kesin.
2 Boruya girmemesi için, kesilen yüzeyin aşağı bakan çapaklarını
temizleyin.
1 Dik açılarla temiz şekilde kesin.
2 Çapakları temizleyin
3 Durdurma vanasındaki konik somunu sökün ve konik somunu
boruya yerleştirin.
4 Boruyu konik kesin. Tam olarak aşağıda gösterilen konuma
yerleştirin.
R410A için konik
kesim aleti (cırcırlı) Cırcırlı (Ridgid tipi)
A 0~0,5 mm
5 Konik kesimin doğru şekilde yapıldığını kontrol edin.
1 Konik iç yüzey mutlaka pürüzsüz
olmalıdır.
2 Boru ucu konikliği mutlaka tüm daire
boyunca eşit olmalıdır.
3 Konik somunun takıldığından emin
olun.
10.2. Soğutucu akışkan borusunun dış üniteye
bağlanması
TEHLİKE
Montaj işlemi bir montör tarafından gerçekleştirilmelidir ve
malzemelerin seçimi ve montaj ilgili mevzuata uygun
olmalıdır. Avrupa'da EN378 sayılı uygulama standardı
dikkate alınmalıdır.
İKAZ
■
Konik kısımda madeni yağ kullanmayın.
Madeni yağın sisteme girmesi, ünitelerin ömrünü
kısaltacaktır.
■
Önceki montajlarda kullanılan boruları kesinlikle bir
daha kullanmayın. Yalnızca üniteyle birlikte verilen
parçaları kullanın.
■
Kullanım ömrünün kısalmaması için, R410A ünitesine
kesinlikle bir kurutucu monte etmeyin. Kurutucu
maddeler çözünerek sisteme zarar verebilir.
■
Konik kesimin doğru yapılamaması soğutucu gazı
kaçağına neden olabilir.
1 Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
Montaj kılavuzu
10
1
A
Klasik konik kesim aleti
Kelebek somun tipi
(İngiliz tipi)
1,0~1,5 mm 1,5~2,0 mm
1
2 Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken konik somunun çatlamasını ve
kaçakları önlemek amacıyla konik somunu sıkmak için daima bir
açık ağız anahtar ile tork anahtarını birlikte kullanın.
1 Tork anahtarı
2 Somun anahtarı
3 Boru birleşimi
4 Havşa somunu
2
Havşa somunu
∅6,4 mm (1/4")
∅15,9 mm (5/8")
Vana tapası
∅6,4 mm (1/4")
∅15,9 mm (5/8")
10.3. Soğutucu borularının işlemi
Boru döşeme talimatları
2
Tüm boru kıvrımları mümkün olduğunca düzgün olmalıdır. Bükme
için bir boru bükme aleti kullanın.
3
Bükme yarı çapı en az 30 ila 40 mm olmalıdır.
Bakır ve ısıt yalıtım malzemelerinin seçimi
Piyasada satılan bakır borular ve fittingler kullanılacaksa, şu
hususlara dikkat edin:
■
Yalıtım malzemesi: polietilen köpük
Isı yalıtım oranı: 0,041 ila 0,052 W/mK (0,035 ila 0,045
kcal/mh°C)
Soğutucu gaz borusunun yüzey sıcaklığı maksimum 110°C'ye
ulaşır.
Bu sıcaklığa dayanabilecek ısı yalıtım malzemeleri seçin.
■
Hem gaz hem de sıvı borularının yalıtıldığından ve aşağıda
verilen yalıtım boyutlarının karşılandığından emin olun.
Boru boyutu
Dış çap
6,4 mm (1/4")
15,9 mm (5/8")
2
1
6
5
1 Gaz borusu
2 Üniteler arası kablolar
3 Sıvı borusu
4 Sıvı borusu yalıtımı
5 Bitirme bandı
6 Gaz borusu yalıtımı
■
Gaz ve sıvı soğutucu boruları için ayrı termal yalıtımlı borular
seçin.
1
4
Konik somun sıkma torku
•
15~17 N m
•
63~75 N m
Vana tapası sıkma torku
Gaz borusu
21,6~27,4 N • m
•
44,1~53,9 N m
Servis portu tapası sıkma torku
•
10,8~14,7 N m
Boru yalıtımı
Kalınlık İç çap
0,8 mm 8-10 mm
1,0 mm 16-20 mm
3
4
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
2
3
Kalınlık
≥
10 mm
≥
13 mm
