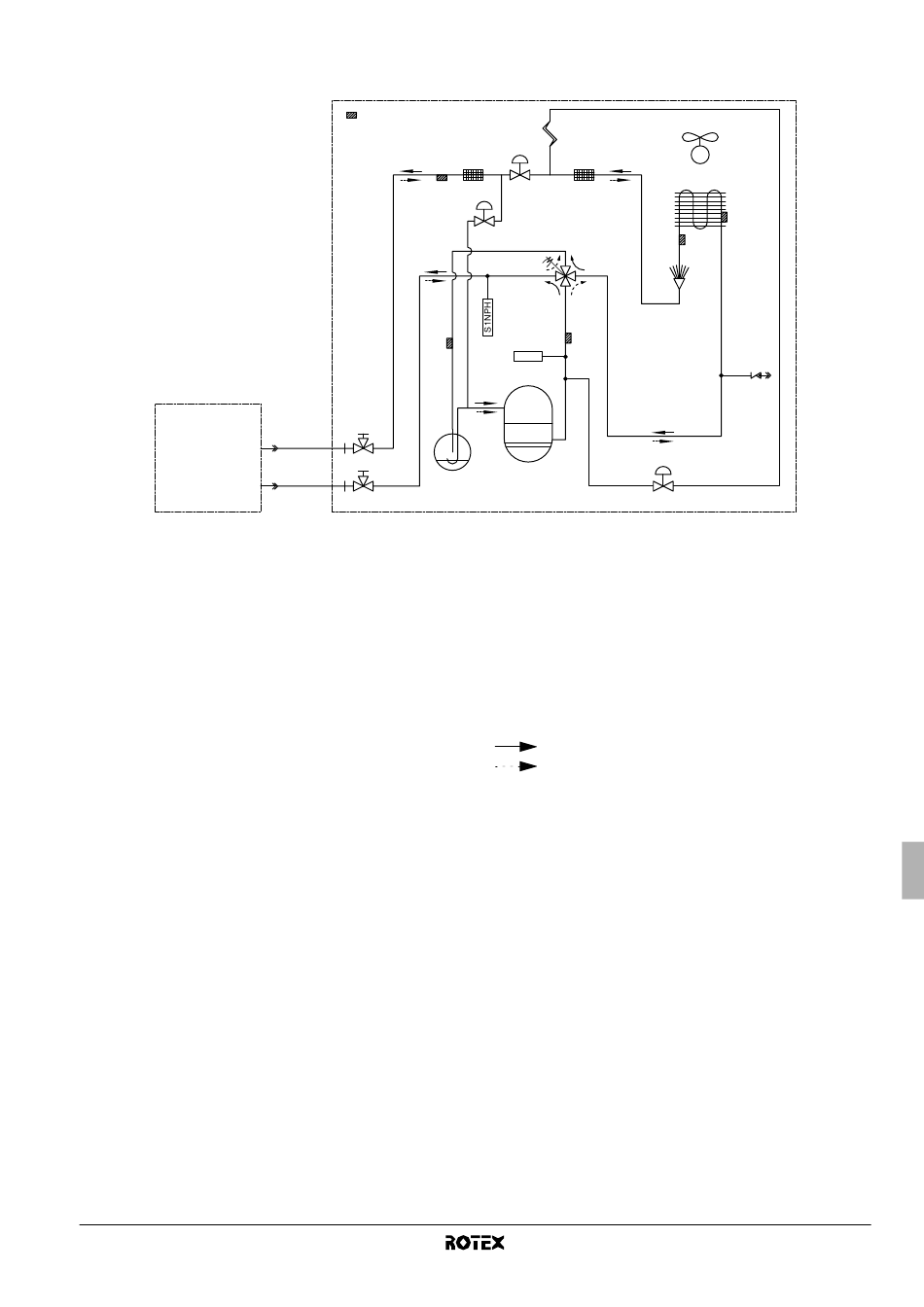

4.3. Functioneel schema RRLQ_V3+W1

1
1 Binnenunit RKHBH/X016
2 Buitenunit
3 Warmtewisselaar
4 Onderhoudspoort 5/16"
5 Compressor
6 Accumulator
7 Druksensor
8 Hogedrukschakelaar
9 4-wegsklep
10 Filter
11 Elektronische expansieklep (hoofd)
12 Lokale leiding Ø9,5
13 Lokale leiding Ø15,9
14 Afsluiter (met onderhoudspoort 5/16")
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
2
R1T
10
R6T
R3T
14
12
14
13
6
18
Y1E
10
11
Y3E
17
9
Y1S
R2T
7
8
S1PH
M1C
5
15
E1HC
15 Carterverwarming
16 Ventilatormotor
17 Elektronische expansieklep (injectie)
18 Capillaire buis
19 Elektromagnetische klep (doorlaat heet gas)
R1T Thermistor (lucht)
R2T Thermistor (uitblaas)
R3T Thermistor (aanzuiging)
R4T Thermistor (warmtewisselaar)
R5T Thermistor (warmtewisselaar midden)
R6T Thermistor vloeistof
Verwarming
Koeling
16
M1F-M2F
3
R5T
R4T
4
Y3S
19
