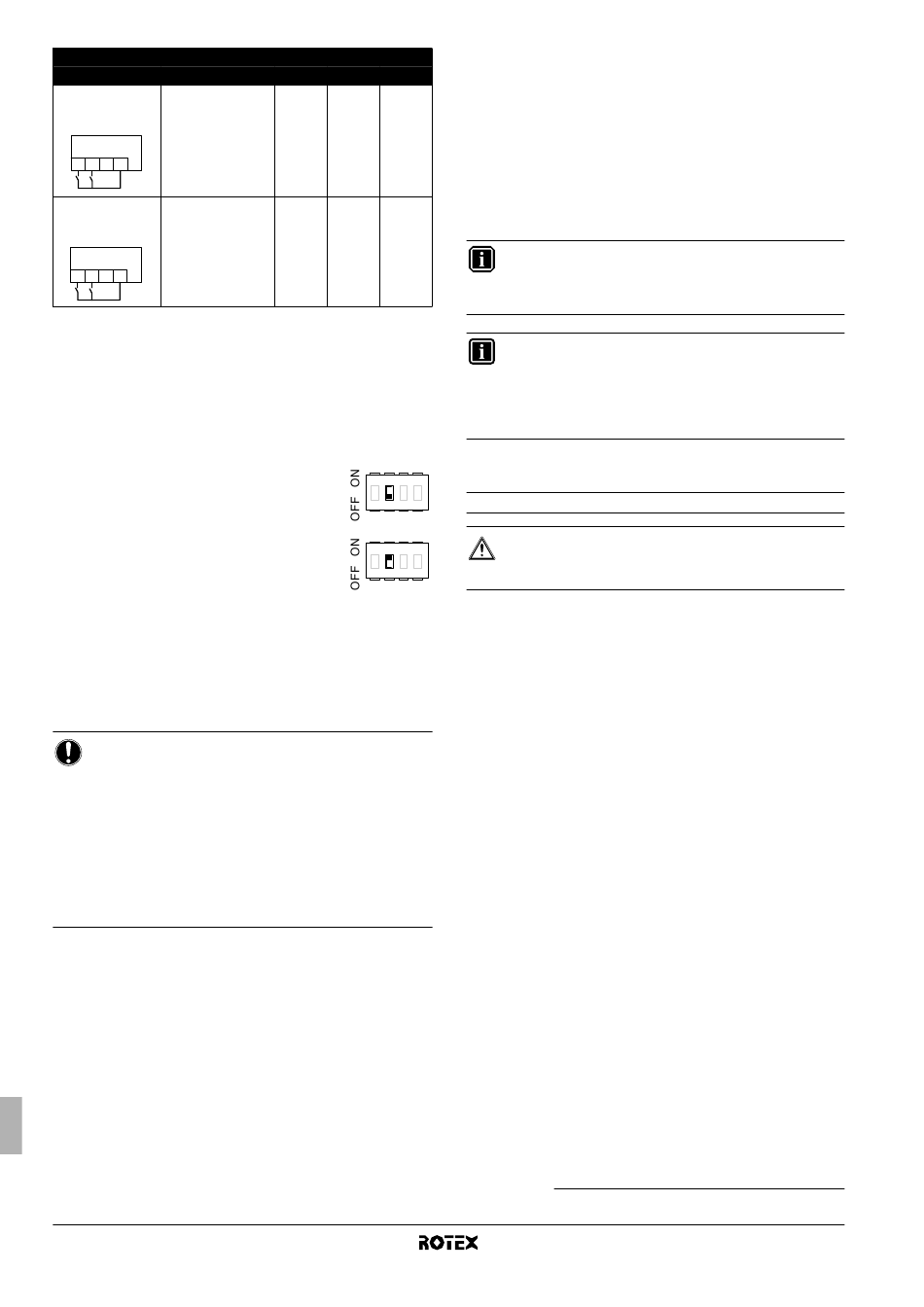

Valoare de referinţă dublă:
Configuraţie Funcţionarea pompei
• [7-02]=1 determinat de
temperatura apei
• SS2-3=OFF
(a)
la ieşire
• cablaj:
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 cuplat când este
solicitată valoarea
• SS2-3=ON
de referinţă principală
• cablaj:
sau/şi secundară
X2M
1 2 3 4
SP2 SP1
SP1 = Contactul primei valori de referinţă
SP2 = Contactul celei de-a doua valori de referinţă
(a) Pompa se va opri când încălzirea/răcirea spaţiului este decuplată sau când apa
ajunge la temperatura dorită aşa cum s-a fixat pe interfaţa utilizatorului. Cu
încălzirea/răcirea spaţiului cuplată, pompa va funcţiona apoi la fiecare 5 minute
timp de 3 minute pentru a controla temperatură apei.
8.4. Configurarea instalaţiei rezervorului de apă
menajeră caldă
■
Când nu este instalat un rezervor de apă
menajeră, întrerupătorul cu pârghie SS2-2
trebuie fixat pe OFF (prestabilit).
■
Când este instalat un rezervor de apă
menajeră, întrerupătorul cu pârghie SS2-2
trebuie adus în poziţia ON.
Aşa cum s-a menţionat în "Rezervorul de apă menajeră caldă
(opţiune)" la pagina 3, sunt disponibile 2 tipuri de rezervoare de apă
caldă menajeră:
■
rezervor cu încălzitor electric auxiliar integrat (RKHW*)([4-03]
valoarea implicită va fi 3),
■
rezervor fără încălzitor electric auxiliar (RKHTS)([4-03] valoarea
implicită va fi 5),
NOTIFICARE
Pentru funcţionarea corectă a sistemului, este foarte
important să faceţi conexiunile corecte şi complete ale
cablajului între unitatea interioară şi cutia de distribuţie
rezervorului de apă menajeră caldă înainte de a seta
SS2-2 la ON.
Logica şi setările aplicabile (exemplu [4-03] implicit) sunt
activate conform
"[4] Funcţionarea încălzitorului de rezervă/auxiliar şi
temperatura de decuplare a încălzirii spaţiului" la
pagina 28 pentru detalii suplimentare.
(a) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
Manual de instalare
25
y y = = p p p p r r r r
y y = =
UI UI UI
SP2/SP1 UI —
1 2 3 4
1 2 3 4
(a)
rezervorului conectat. Vezi
8.5. Punerea în funcţiune iniţială la temperaturi joase
ale mediului înconjurător în exterior
În timpul punerii în funcţiune iniţiale şi când temperatura apei este
scăzută, este important ca apa să fie încălzită treptat. Neprocedând
astfel se poate cauza fisurarea podelelor de beton datorită schimbării
rapide a temperaturii. Luaţi legătura cu antreprenorul clădirii din
beton turnat pentru detalii suplimentare.
Astfel, cea mai scăzută temperatură de ieşire fixată a apei poate fi
redusă la o valoare între 15°C şi 25°C prin potrivirea reglajului local
[9-01] (limita inferioară a valorii de referinţă pentru încălzire).
Consultaţi "8.9. Reglaje locale" la pagina 26.
INFORMAŢII
Dacă temperatura apei la ieşire este setată între 15°C şi
25°C, încălzirea este realizată numai de încălzitorul de
rezervă.
INFORMAŢII
Funcţia Program de încălzire prin pardoseală pentru
uscarea şapei oferă posibilitatea de a executa în mod
automat încălzirea treptată. Vezi "9.4. Programul de
încălzire prin pardoseală pentru uscarea şapei" la
pagina 44.
8.6. Verificări înainte de punerea în funcţiune
Verificări înainte de punerea în funcţiune iniţială
PERICOL
Decuplaţi toate alimentările relevante de la reţea înainte de
a efectua orice conexiune.
După instalarea unităţii, verificaţi următoarele elemente înainte de
a cupla disjunctorul:
1 Instalarea
Verificaţi dacă unitatea este instalată corespunzător, pentru
a evita zgomotele anormale şi vibraţiile la punerea în funcţiune
a unităţii.
2 Cablajul de legătură
Asiguraţi-vă că cablajul de legătură dintre panoul de alimentare
locală şi unitatea interioară, dintre unitatea exterioară şi unitatea
interioară, dintre unitatea interioară şi ventile (când este cazul),
dintre unitatea interioară şi termostat de încăpere (când este
a
cazul), şi dintre unitatea interioară şi rezervorul de apă menajeră
a fost efectuat conform instrucţiunilor descris în capitolul
"7. Cablajul electric" la pagina 17, conform schemelor de
conexiuni şi conform legislaţiei în vigoare.
3 Siguranţele sau dispozitivele de protecţie
Verificaţi ca siguranţele sau dispozitivele de protecţie instalate
local să aibă dimensiunile şi tipurile specificate în capitolul
"12. Specificaţii tehnice" la pagina 51. Aveţi grijă ca nicio
siguranţă şi niciun dispozitiv de protecţie să nu fie şuntat(ă).
4 Disjunctorul F1B/F3B al încălzitorului de rezervă
Nu uitaţi să cuplaţi disjunctorul circuitului încălzitorului de
rezervă F2B în cutia de distribuţie (F1B/F3B, în funcţie de tipul
de încălzitor de rezervă). Consultaţi schema de conexiuni.
5 Disjunctorul F2B al încălzitorului auxiliar
Nu uitaţi să cuplaţi disjunctorul F2B al încălzitorului auxiliar din
cutia de distribuţie (se aplică numai la unităţile cu rezervor
opţional de apă menajeră caldă).
6 Cablajul de împământare
Asiguraţi-vă ca legăturile de împământare să fie conectate
corespunzător şi bornele de împământare să fie strânse.
(1) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
Unitate interioară pentru sistem de pompă termică aer la apă
(1)
