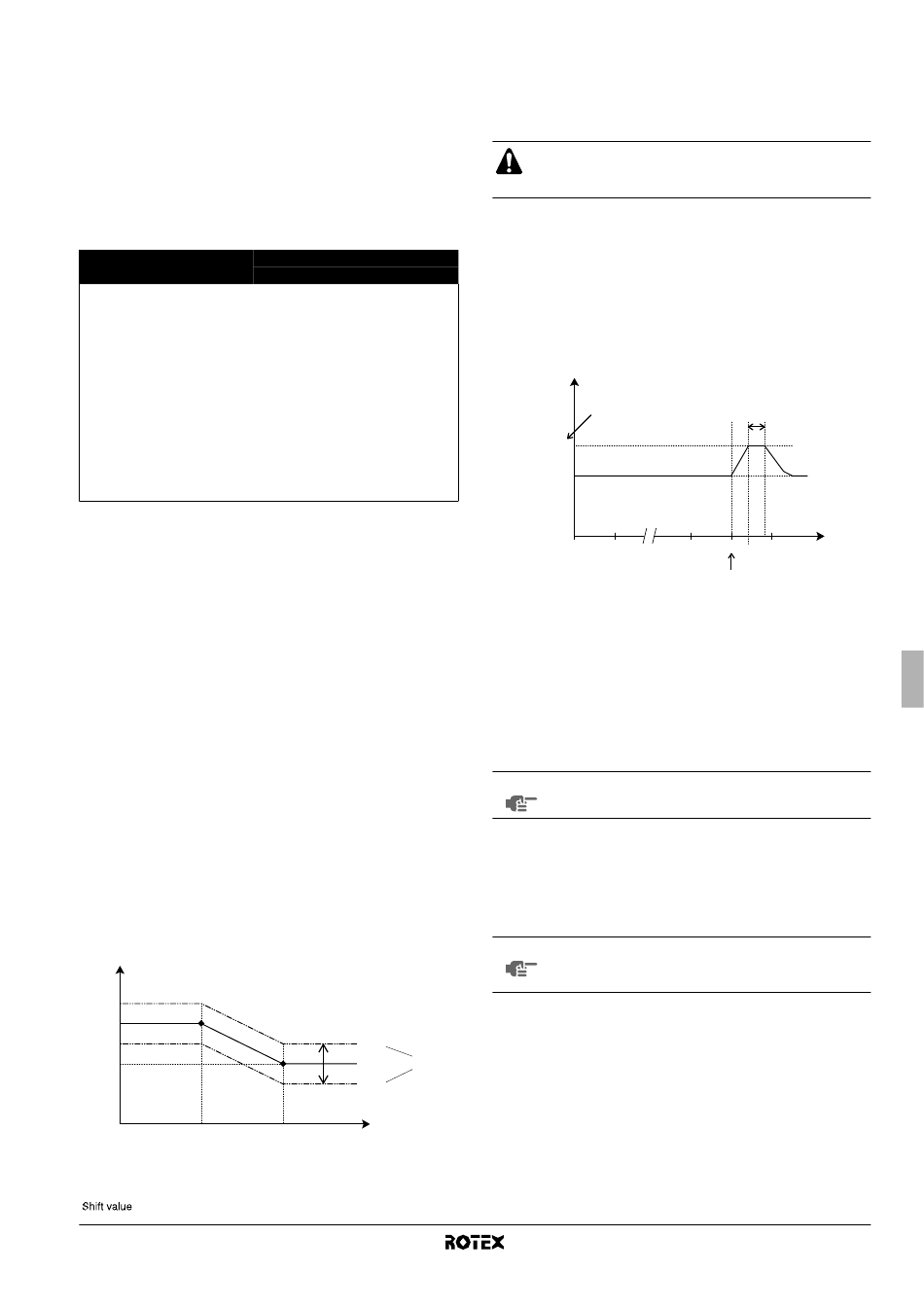

Detaillierte Beschreibung

[0] Niveautoleranz des Benutzers
Falls erforderlich, können bestimmte Tasten der Benutzerschnittstelle
für den Benutzer als nicht verfügbar gemacht werden.
Es gibt drei Einstellstufen (siehe nachfolgende Tabelle). Sie schalten
um zwischen Stufe 1 und Stufe 2/3, indem Sie gleichzeitig die Tasten
pfi und pfj gedrückt halten und dann sofort
gleichzeitig die Tasten s und ba drücken, so dass alle 4 Tasten
zusammen mindestens 5 Sekunden lang gedrückt sind (im
Normalbetrieb). Beachten Sie, dass keine quittierende Anzeige
erfolgt. Bei Auswahl von Stufe 2/3 wird die Stufe — entweder Stufe 2
oder Stufe 3 — durch die bauseitige Einstellung [0-00] bestimmt.
Taste
Taste geräuscharmer
s
Betrieb
Wetterabhängige
ba
Sollwert-Taste
Taste Programmuhr
pr
aktivieren/deaktivieren
Programmiertaste
<
pf
Tasten Zeiteinstellung
i
pf
j
Taste
z
Kontrolle/Testbetrieb
[1] Wetterabhängiger Sollwert (reiner Heizbetrieb)
Die wetterabhängigen bauseitigen Sollwerteinstellungen bestimmen
die Parameter für den wetterabhängigen Betrieb der Einheit. Wenn
der wetterabhängige Betrieb aktiv ist, wird die Wassertemperatur
automatisch abhängig von der Außentemperatur bestimmt: Kältere
Außentemperaturen resultieren in wärmerem Wasser und umge-
kehrt. Während des wetterabhängigen Betriebs, kann der Benutzer
die Zielwassertemperatur um maximal 5°C nach oben oder unten
verstellen. Weitere Einzelheiten über den wetterabhängigen Betrieb
entnehmen Sie der Betriebsanleitung.
■ [1-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
■ [1-01]
Hohe Umgebungstemperatur
Außentemperatur.
■ [1-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Sollwassertemperatur bei Austritt, wenn die Außentempe-
ratur gleich ist oder unter die niedrige Umgebungstemperatur
fällt (Lo_A).
Beachten Sie, dass der Wert Lo_Ti höher sein muss als
Hi_Ti, da bei kälteren Außentemperaturen (d.h. Lo_A)
wärmeres Wasser erforderlich ist.
■ [1-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Sollwassertemperatur bei Austritt, wenn die Außentempera-
tur gleich ist oder über die hohe Umgebungstemperatur
ansteigt (Hi_A).
Beachten Sie, dass der Wert Hi_Ti niedriger sein muss als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A)
weniger warmes Wasser ausreicht.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Soll-Wassertemperatur
t
T
Umgebungstemperatur (Außen)
A
= Verstellwert
RKHBH/X016AB
Innengerät für Luft-Wasser-Wärmepumpe
4PW50205-1A
Niveautoleranz
1 2 3
betriebs-
— —
bereit
betriebs-
— —
bereit
betriebs- betriebs-
—
bereit bereit
betriebs-
— —
bereit
betriebs-
— —
bereit
betriebs-
— —
bereit
(Hi_A): Hohe
+ 05
00 Shift value
– 05
Hi_A T
A
[2] Funktion Desinfektion
Ist nur gültig bei Anlagen mit einem Brauchwassertank.
Die Funktion Desinfektion desinfiziert den Brauchwassertank, indem
Sie periodisch das Brauchwasser auf eine bestimmte Temperatur
erwärmt.
Die bauseitigen Einstellungen der Funktion Desinfektion
sollten vom Monteur gemäß den staatlichen und lokalen
Vorschriften konfiguriert werden.
■ [2-00] Betriebsinterval: Tag(e) der Woche, an denen das
Brauchwasser erwärmt werden sollte.
■ [2-01] Status: bestimmt ob die Funktion Desinfektion
eingeschaltet wird (1) oder aus (0).
■ [2-02] Startzeit: Zeitpunkt des Tages, an dem das
Brauchwasser erwärmt werden sollte.
■ [2-03] Sollwert: zu erreichende hohe Wassertemperatur.
■ [2-04] Interval: Zeitpunkt der bestimmt, wie lange die
Sollwerttemperatur aufrecht erhalten werden sollte.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Brauchwasser-Temperatur
DHW
Benutzer-Sollwerttemperatur (wie an der Benutzerschnittstelle
T
U
festgelegt)
T
Hohe Sollwerttemperatur [2-03]
H
t Zeit
[3] Automatischer Neustart
Wenn der Strom nach einem Stromausfall wieder hergestellt wird,
wendet die Funktion automatischer Neustart die Einstellungen der
Benutzerschnittstelle zum Zeitpunkt des Stromausfalls wieder an.
HINWEIS Es ist daher empfehlenswert, die Funktion auto-
matischer Neustart aktiviert zu lassen.
Beachten Sie, dass bei deaktivierter Funktion die Programmuhr nicht
aktiviert wird, wenn die Stromversorgung zur Einheit nach einem
Stromausfall wieder hergestellt wird. Drücken Sie die Taste pr, um
die Programmuhr erneut zu aktivieren.
■ [3-00] Status: bestimmt, ob die Funktion automatischer
Neustart eingeschaltet wird EIN (0) oder AUS (1).
HINWEIS Wird bei dieser Art Niedertarif-Netzanschluss die
Stromversorgung unterbrochen, muss die Funktion
automatischer Neustart aktiviert sein.
[2-04]
22.00 23.00 24.00 t
[2-02]
