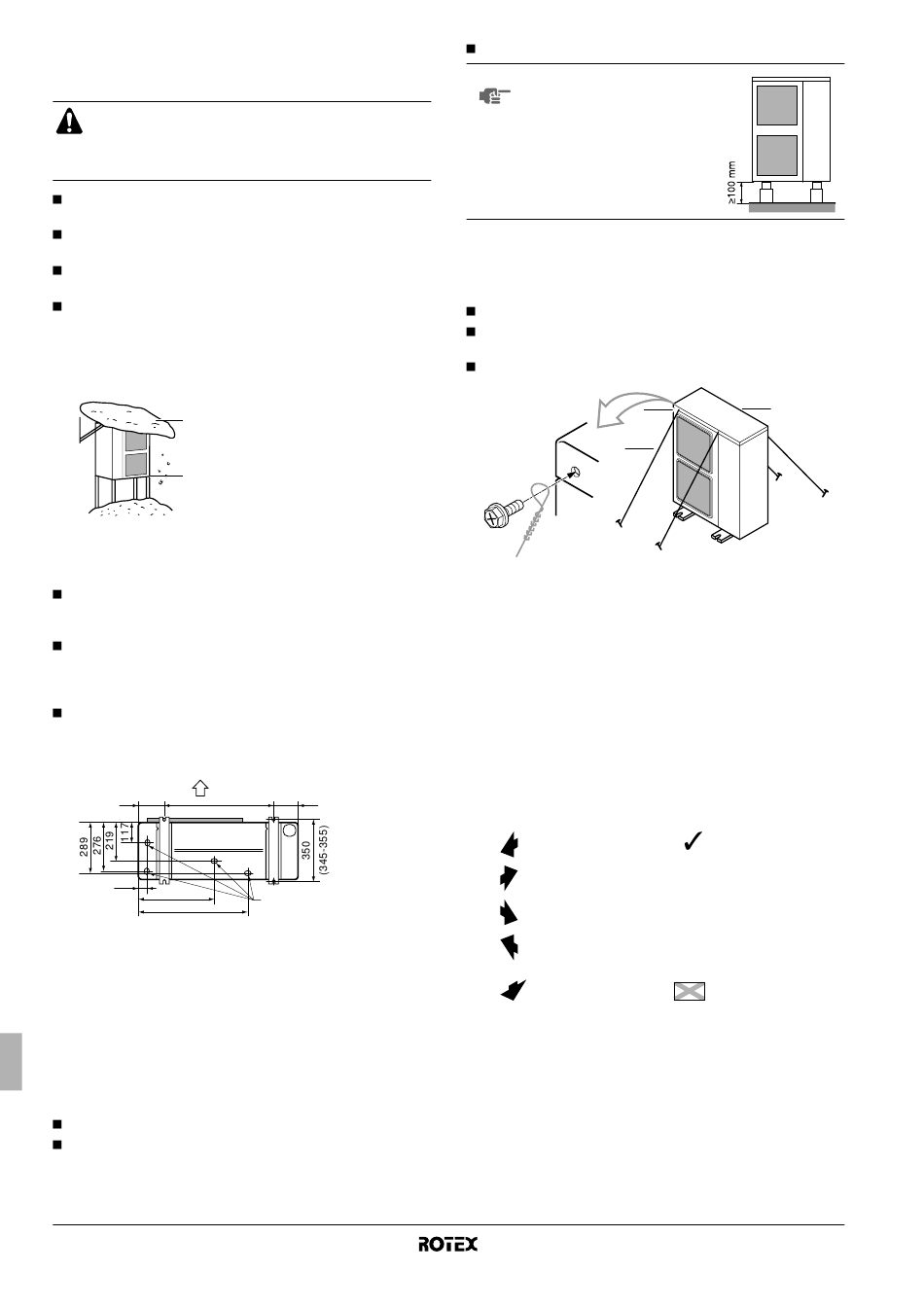

Cuidados A Ter Durante A Instalação; Espaço Para Assistência Técnica - Rotex RRHQ011AAV3 Manuel D'installation

Escolha de um local de instalação em climas frios
Consulte "Modelo" na página 2.
AVISO
Ao utilizar a unidade de exterior num local com baixa
temperatura exterior,
instruções que se seguem.
Para evitar exposição ao vento, instale a unidade de exterior
com a face de aspiração virada para a parede.
Nunca instale a unidade de exterior num local onde a face de
aspiração possa ficar exposta ao vento directamente.
Para evitar exposição ao vento, instale uma chapa deflectora na
face de saída do ar da unidade de exterior.
Em locais onde costuma cair bastante neve, é muito importante
escolher um local de instalação onde a neve não afecte o
funcionamento da unidade. Se houver possibilidade de neve
lateral, certifique-se de que a serpentina do permutador de calor
não é afectada pela neve (se necessário, construa uma
cobertura lateral).
1
2
C
UIDADOS A TER DURANTE A INSTALAÇÃO
Verifique a força e nivelamento do piso onde se vai proceder à
instalação, de forma a que depois de instalada, a unidade não
provoque qualquer tipo de vibração ou ruído ao funcionar.
De acordo com o desenho da base constante na figura, fixe
firmemente a unidade, utilizando os parafusos da base.
(Prepare quatro conjuntos de parafusos, porcas e anilhas M12,
à venda no mercado.)
É melhor aparafusar os parafusos da base até que os
comprimentos destes estejam a uma distância de 20 mm da
superfície da base.
A
140 620
B
47
423
614
A Lado da descarga
B Vista inferior (mm)
C Orifício de drenagem
Instalação de esgoto
Verifique na tabela de combinação, em "Opções possíveis" na
página 3, se a instalação de esgoto é permitida. Caso seja permitida
a instalação de esgoto na unidade e o local de instalação exiga
trabalhos técnicos para o efeito, cumpra as directrizes que se
seguem.
Os kits de drenagem estão disponíveis como opções.
Se a saída de águas residuais da unidade de exterior for
problemática (por exemplo, queda de água num local de
passagem de pessoas), o tubo do dreno deve ser introduzido
num encaixe de esgoto (opcional).
Manual de instalação
4
certifique-se de cumprir
1 Construa uma cobertura
grande.
2 Construa um pedestal.
Instale a unidade
suficientemente longe do chão,
para evitar que fique enterrada
na neve.
140
C
Certifique-se de que o esgoto funciona devidamente.
NOTA Se as saídas de esgoto da
unidade de exterior estiverem
tapadas
montagem ou pela superfície do
chão, erga a unidade, para que
as
fique sob ela um espaço livre
superior a 100 mm.
Método de instalação para evitar a queda da unidade
Se for necessário evitar a queda da unidade, instale de acordo com a
figura.
prepare os 4 fios, conforme indicado no desenho;
desaparafuse a placa superior nos quatro locais com a
indicação A ou B;
coloque os parafusos nos orifícios e aperte-os com firmeza.
A Localização dos 2 orifícios de fixação na parte frontal da unidade
B Localização dos 2 orifícios de fixação na parte traseira da
unidade
C Cabos: fornecimento local
E
SPAÇO PARA ASSISTÊNCIA TÉCNICA
Os valores numéricos utilizados nas figuras representam as
dimensões em mm.
(Consulte o capítulo "Cuidados a ter durante a instalação" na
página 4)
Cuidados
(A) Em caso de uma instalação não empilhada (Ver figura 1)
Obstáculo do lado da
sucção
Obstáculo do lado da
descarga
Obstáculo do lado
esquerdo
Obstáculo do lado direito
Obstáculo do lado
superior
pela base de
B
A A
C
Existe um obstáculo
1
Nestas situações, feche
o fundo da estrutura de
instalação, para que não
haja passagem do ar da
descarga.
2
Nestas situações, só
podem ser instaladas
duas unidades.
Esta situação não é
permitida.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidade de exterior para bomba de calor ar/água
