4.2. Cuidados a ter durante a instalação
■
Verifique a força e nivelamento do piso onde se vai proceder à
instalação, de forma a que depois de instalada, a unidade não
provoque qualquer tipo de vibração ou ruído ao funcionar.
■

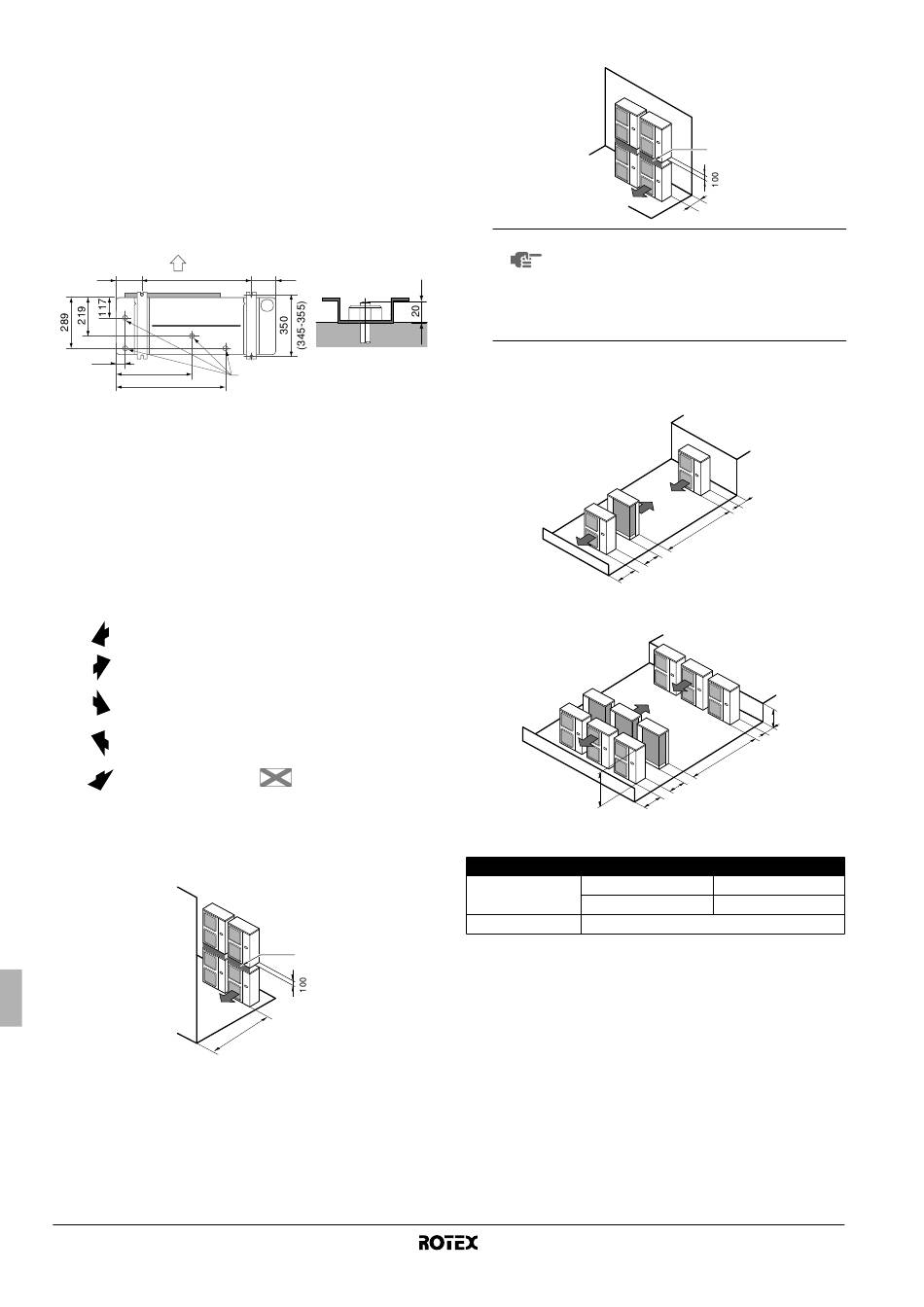

De acordo com o desenho da base constante na figura, fixe
firmemente a unidade, utilizando os parafusos da base.
(Prepare quatro conjuntos de parafusos, porcas e anilhas M12,
à venda no mercado.)
■
É melhor aparafusar os parafusos da base até que os
comprimentos destes estejam a uma distância de 20 mm da
superfície da base.
A
140 620
B
47
423
614
A Lado da descarga
B Vista inferior (mm)
C Orifício de drenagem
4.3. Dimensões e espaço para assistência técnica
■
O sentido de saída das tubagens de ligação, na instalação da
figura 4, é para a frente ou para baixo. Os valores estão
expressos em milímetros.
■ Ao posicionar os tubos para trás, deixe um espaço ≥250 mm à
direita da unidade.
(A) Em caso de uma instalação não empilhada (Ver figura 4)
Obstáculo do lado da
sucção
Obstáculo do lado da
descarga
Obstáculo do lado
esquerdo
Obstáculo do lado direito
Obstáculo do lado
superior
✓
Existe um obstáculo
(B) No caso de instalação empilhada
1. Caso haja algum obstáculo em frente do lado da saída.
Manual de instalação
6
140
C
1 Nestas situações, feche
o fundo da estrutura de
instalação, para que não
haja passagem do ar da
descarga.
2 Nestas situações, só
podem ser instaladas
2 unidades.
3 Nestes casos, não há
restrições à altura L1.
Esta situação não é
permitida.
A
≥1000
2. Caso haja algum obstáculo em frente da entrada de ar.
■
NOTA Não empilhe mais do que uma unidade.
■
São necessários cerca de 100 mm para
instalar o tubo de drenagem da unidade de
exterior superior.
■
Vede a porção A de forma a que não possa
haver passagem do ar de saída.
(C) No caso de instalação em várias filas (para telhados, por
exemplo)
1. No caso de se instalar uma unidade por fila.
≥1000
2. No caso de se instalarem várias unidades por fila (2 ou mais
unidades), em ligação lateral.
H
As relações entre dimensões H, A e L, representadas na figura,
estão indicadas no quadro seguinte.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Instalação impossível
Unidade de exterior para bomba de calor ar/água
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
L A
250
300
RRRQ011~016AAV1+Y1
