Standortauswahl in Gebieten mit kaltem Klima

VORSICHT
Wenn Sie die Außeneinheit bei niedrigen Außen-
temperaturen betreiben, müssen die nachfolgenden
Instruktionen eingehalten werden.
Installieren Sie die Außeneinheit mit ihrer Ansaugseite Richtung
Wand, so dass sie an dieser Seite keinem Wind ausgesetzt ist.
Die Außeneinheit auf keinen Fall so an einem Ort installieren,
dass die Ansaugseite direkt dem Wind ausgesetzt ist.
Installieren Sie eine Ablenkplatte an der Luftauslassseite der
Außeneinheit, um zu verhindern, dass sie dem Wind ausgesetzt
ist.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb
der Einheit nicht beeinträchtigt. Für den Fall, dass der Schnee
von der Seite kommen könnte, sorgen Sie dafür, dass die
Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung
kommt. (Falls notwendig, eine seitliches Vordach konstruieren.)
Bauen Sie ein großes Vordach.
Bauen Sie einen Sockel.
Installieren Sie die Einheit in ausreichender
Höhe vom Boden, so dass sie nicht
einschneien kann.
Kältemittelrohr-Spezifikationen
Kältemittelrohr-Spezifikationen
Maximal zulässige Leitungslänge
zwischen Außen- und Inneneinheiten
Erforderliche Mindestleitungslänge
zwischen Außen- und Inneneinheiten
Maximal zulässige Höhendifferenz
zwischen Außen- und Inneneinheiten
Zusätzliches Kältemittel, das für ein
Kältemittelrohr mit mehr als 10 m Länge
erforderlich ist
Gasleitung - Außendurchmesser
Flüssigkeitsleitung - Außendurchmesser
RRHQ006~008ADV3(8)
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW52843-1

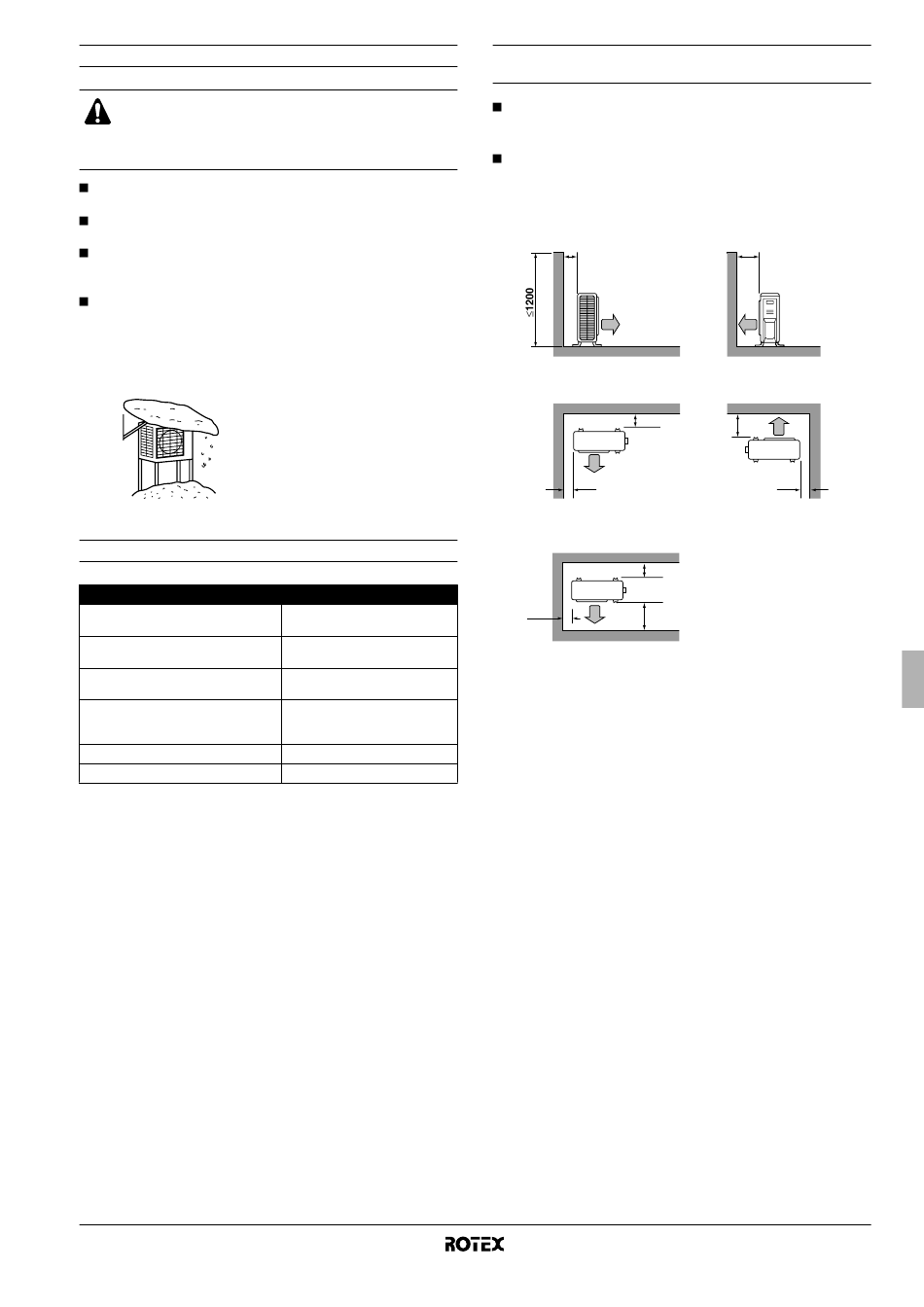

Installation in der Nähe einer Wand oder einem
Hindernis
Wand, die gegenüber einer Seite ist (Einheit: mm)
Wände, die gegenüber zwei Seiten liegen (Einheit: mm)
Wände, die gegenüber drei Seiten liegen (Einheit: mm)
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
Wo eine Wand oder ein anderes Hindernis sich im Weg des Luft-
einlasses oder Luftstromauslasses der Außeneinheit befindet,
muss der nachfolgende Installationsleitfaden befolgt werden.
Bei einer der nachfolgenden Installationsschablonen, sollte die
Wandhöhe auf der Auslassseite 1200 mm oder weniger
betragen.
>100
>100
>50
>100
>50
>350
>350
>350
>50
Installationsanleitung
3
