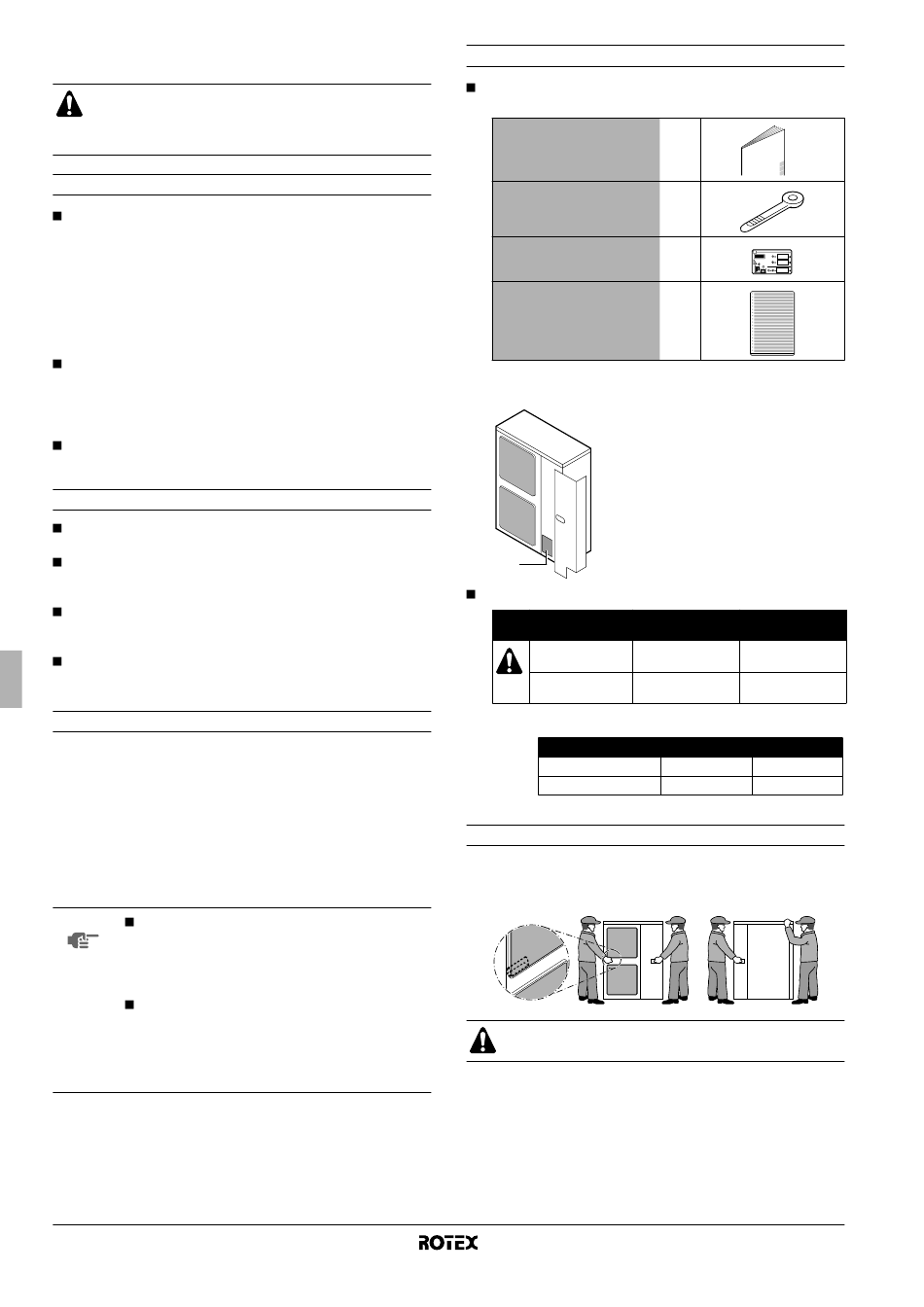

Vor Der Installation - Rotex RRHQ011BAV3 Manuel D'installation

V I
OR DER NSTALLATION
Da der max. Betriebsdruck 4,0 MPa oder 40 bar beträgt,
sind eventuell Rohrleitungen
Wandstärke erforderlich. Siehe auch "Auswahl der
Rohrleitungsmaterialien" auf Seite 6.
Vorsichtsmaßnahmen im Hinblick auf R410A
Bei diesem Kältemittel sind strenge Vorsichtsmaßnahmen
erforderlich, damit das System sauber, trocken und dicht bleibt.
- Sauber und trocken
Fremdmaterialien (einschließlich Mineralöle oder Feuchtigkeit)
dürfen unter keinen Umständen in das System eindringen.
- Dicht
Lesen Sie sich sorgfältig das Kapitel "Vorsichtsmaßnahmen bei
Kältemittelleitungen" auf Seite 7 durch, und halten Sie sich
streng an die beschriebenen Verfahrensschritte.
Da es sich bei R410A um ein gemischtes Kältemittel handelt,
muss das erforderliche zusätzliche Kältemittel in flüssigem
Zustand eingefüllt werden. (Ist das Kältemittel in gasförmigem
Zustand, verändert sich seine Zusammensetzung, und das
System kann nicht korrekt arbeiten.)
Als Inneneinheit darf
angeschlossen werden. Nur diese ist für die R410A ausgelegt.
Installation
Informationen zum Einbau der Inneneinheit finden Sie in der
Installationsanleitung der Inneneinheit.
Die Einheit darf nur mit dem Thermistor (R3T, R4T) oder
Drucksensoren (S1NPH, S1PH) betrieben werden, da sonst der
Verdichter durchbrennen könnte.
Überprüfen Sie die Modellbezeichnungen und die Serien-
nummern der äußeren Blenden (Frontblenden) beim Anbringen/
Abnehmen dieser Blenden, um Fehler zu vermeiden.
Achten Sie beim Anbringen der Wartungsblenden darauf, dass
das Anziehdrehmoment 4,1 N•m nicht überschreitet.
Modell
Zu den Einheiten RRLQ gehören spezielle Ausstattungen (Isolierung,
geheizte Platte, ...). Diese dienen dazu, in Regionen, wo bei niedriger
Außentemperatur die Luftfeuchtigkeit sehr hoch sein kann, einen
reibungslosen Betrieb zu gewährleisten. Denn unter solchen
Bedingungen kann es beim Modell RRHQ zu starker Eisbildung an
der luftgekühlten Rohrschlange kommen, was zu Problemen führen
kann. Falls solche Betriebsumstände zu erwarten sind, müssen
stattdessen die Modelle RRLQ installiert werden. Denn zu diesen
Modellen gehören Ausstattungen (Isolierung, geheizte Platte, ...), die
Vereisung verhindern.
HINWEIS Eine RRLQ0*BA Außeneinheit kann nur an eine
RKHBH/X016BA
werden. (Die Heizung für die Bodenplatte der
Außeneinheit
gesteuert werden.)
Eine RRHQ0*BA Außeneinheit kann an eine
RKHBH/X016BA Inneneinheit oder an eine
RKHBH/X016AA/AB Inneneinheit angeschlossen
werden. (Falls eine Heizung für die Bodenplatte
erforderlich ist, siehe "Mögliche Optionen" auf
Seite 3).
Installationsanleitung
3
mit einer größeren
nur die Einheit RKHBH/X016
Inneneinheit angeschlossen
muss von der Inneneinheit
Zubehör
Überprüfen Sie, ob die beiliegenden Zubehörteile Ihrer Einheit
beiliegen.
Installationsanleitung
Kabelbinder
Etikett für fluorierte
Treibhausgase
Mehrsprachiges Etikett für
fluorierte Treibhausgase
Siehe nachfolgende Abbildung bezüglich der Positionen der
Zubehörteile.
1
1
Mögliche Optionen
RRLQ
RRHQ
(a) Es ist untersagt, die beiden Optionen miteinander zu kombinieren.
RKHBH/X016AA/AB
RKHBH/X016BA
Handhabung
Heben Sie die Anlage an den Griffen auf der linken und rechten Seite
an - siehe Abbildung unten. Fassen Sie das Gerät an den Ecken.
Nicht am Lufteinlass fassen, das Gehäuse könnte deformiert werden.
Nicht den Lufteinlass oder die Aluminiumrippen berühren.
Verletzungsgefahr!
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Außeneinheit für Luft-Wasser-Wärmepumpe
1
2
1
1
Zubehör
Heizung für
Bodenplatte Ablaufstutzen
Verwendung
Standard
untersagt
Erweiterungs- Erweiterungs-
(a) (a)
bausatz bausatz
EKBPHT16Y* EKBPHTH16A
Möglich Nicht zulässig
Möglich Möglich
4PW54248-1
