Zarar görmüş donatım
Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular
açısından kontrol edin.
10 Soğutucu kaçağı
Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu
kaçağı varsa, bayiinize danışın.
11
Güç besleme gerilimi
Yerel besleme panosundaki güç besleme gerilimini kontrol edin.
Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.
12 Boru boyutu ve boru yalıtımı
Doğru boyutta boruların takıldığından ve montaj çalışmasının
doğru şekilde gerçekleştirildiğinden emin olun.
13 Durdurma vanaları
Dış ünitedeki (gaz ve sıvı) durdurma vanalarının tamamen açık
konumda olduğundan emin olun.
14 Hava alma vanası
Hava tahliye vanasının açık (en az 2 tur) olduğundan emin olun.
15 Basınç boşaltma valfı
Basınç boşaltma valfını çalıştırarak yardımcı ısıtıcının suyla tam
dolu olup olmadığını kontrol edin. Buradan hava yerine su
tahliye edilmelidir.
BİLDİRİM
Yardımcı ısıtıcı suyla tam doldurulmadan sistemin
çalıştırılması yardımcı ısıtıcıya zarar verecektir!
16 Su kaçağı
Ünite içinde su kaçağını kontrol edin. Su kaçağı durumunda, su
giriş ve su çıkış kesme vanalarını kapatın ve yerel satıcınızı
arayın.
17 Kesme vanaları
Kesme vanalarının doğru takıldığından ve tam açık olduğundan
emin olun.
BİLDİRİM
Vanalar kapalı olarak sistemin çalıştırılması pompaya
zarar verecektir!
8.7.
İç üniteye enerji verilmesi
İç ünitenin güç girişi açıldığında, başlangıç durumuna gelirken
kullanıcı arayüzü üzerinde "88" görüntülenir, bu en fazla 30 saniye
kadar sürebilir. Bu işlem sırasında kullanıcı arayüzü çalıştırılamaz.
8.8.

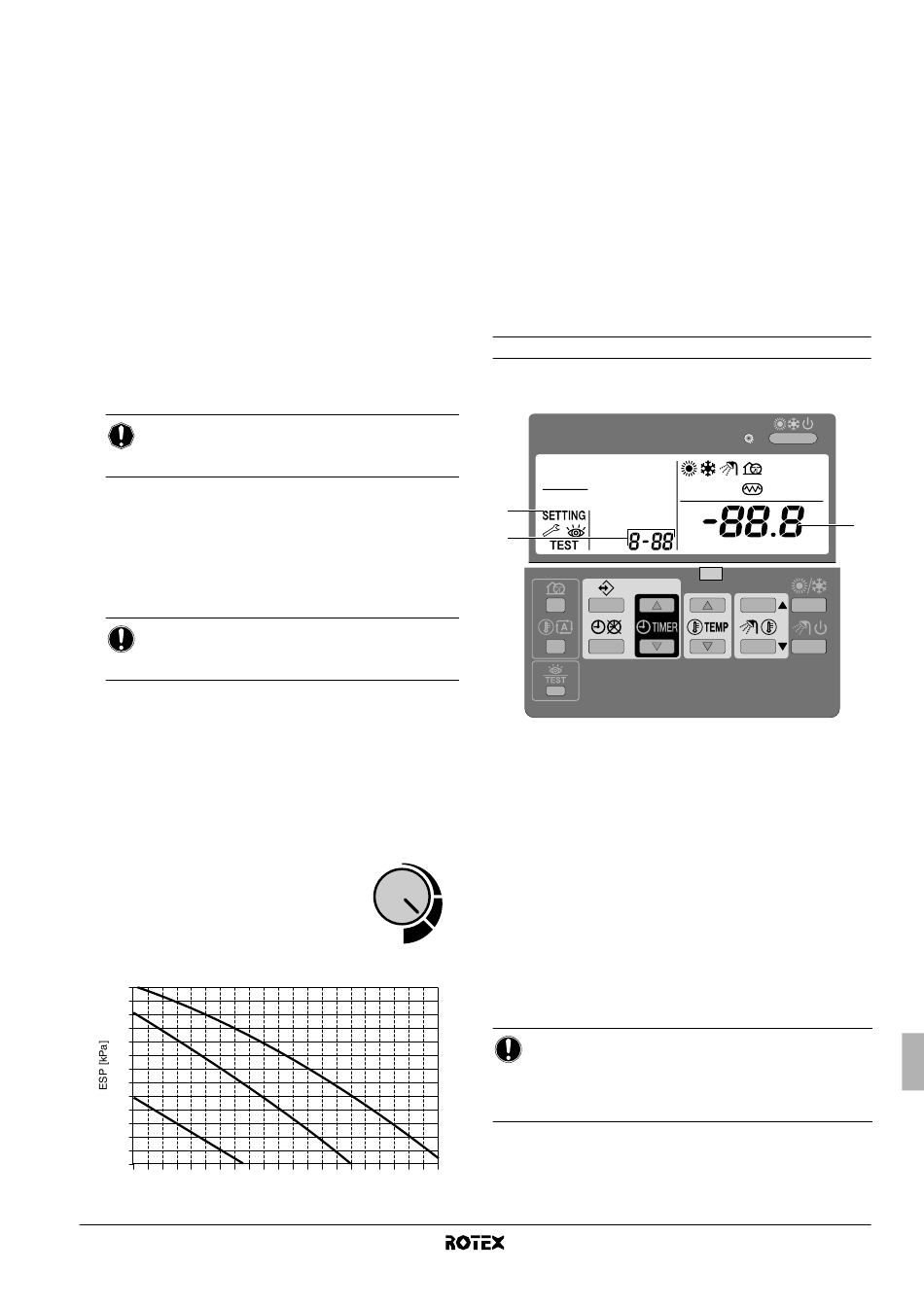

Pompa hızının ayarlanması
Pompa hızı pompa üzerinden seçilebilir (bkz. "5.2. Ana elemanlar",
sayfa 10).
Yüksek hız (I) varsayılan ayardır. Sistemdeki su
akışı çok yüksekse (örn. tesisatta akan suyun
gürültüsü) hız orta hıza (II) ya da düşük hıza (III)
ayarlanabilir.
Kullanılabilir dış statik basınç (ESP, kPa olarak
ifade edilir) su debisinin (l/dak) fonksiyonu olarak
aşağıdaki tabloda gösterilmiştir.
65
60
55
50
45
II
II
40
35
30
25
20
III
III
15
10
5
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
III
I
I
I
[l/min]
8.9.
Saha ayarları
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı ihtiyacına uyum için montör tarafından yapılandırılmalıdır.
Bunun için, saha ayarları olarak adlandırılan bir takım ayarlar
kullanılabilir. Bu saha ayarlarına iç ünite üzerinde bulunan kullanıcı
arayüzü yoluyla erişebilir ve bunlar programlanabilir.
Her saha ayarına, kullanıcı arayüzü ekranında gösterilen 3 basamaklı
bir numara veya kod atanmıştır, örneğin [1-03]. İlk hane [1] 'birinci
kodu' ya da saha ayar grubunu gösterir. İkinci ve üçüncü haneler [03]
'ikinci kodu' gösterir.
Tüm saha ayarlarının bir listesi ve ön tanım değerleri "8.10. Saha
ayarları tablosu", sayfa 38 altında verilmiştir. Yine bu listede, ön
tanım değerinden farklı olarak değiştirilen saha ayarının tarihini ve
değerini kaydetmek için 2 sütun verilmiştir.
Her bir saha ayarının ayrıntılı bir açıklaması "Ayrıntılı açıklama",
sayfa 26 altında verilmiştir.
Prosedür
Bir veya daha fazla daha ayarını değiştirmek için aşağıdaki işlemleri
uygulayın:
3
2
SAHA AYAR MODUNA girmek için z düğmesini en az 5 saniye
1
basılı tutun.
$ simgesi (3) görüntülenecektir. Ayarlanan değer sağ
tarafta görüntülenirken - (1), seçilen geçerli saha ayar kodu
gösterilir ; (2).
bgi düğmesine basarak uygun olan saha ayarı birinci
2
kodunu seçin.
bgj düğmesine basarak uygun olan saha ayarı ikinci
3
kodunu seçin.
4
Seçilen
saha
ayarının
pfi düğmesine ve pfj düğmesine basın.
II
pr düğmesine basarak yeni değeri kaydedin.
5
6
Gerektiği gibi diğer saha ayarlarını değiştirmek için adım 2 ile 4
arasını tekrarlayın.
Tamamlandığında, SAHA AYAR MODUNDAN çıkmak için z
7
düğmesine basın.
BİLDİRİM
Belirli saha ayarlarında yapılan değişiklikler yalnız
pr düğmesine basıldığında kaydedilir. Yeni bir saha ayar
koduna geçilmesi ya da z düğmesine basılması yapılan
değişiklikleri geçersiz kılacaktır.
ayar
değerini
değiştirmek
Montaj kılavuzu
25
1
için
