8.6. Çalıştırma öncesi kontroller
İlk çalıştırma öncesi kontroller
TEHLİKE
Bağlantı yapmadan önce ilgili tüm güç girişlerini kesin.
Ünite montajı tamamlandıktan sonra, devre kesiciyi açık konuma
getirmeden önce şu hususları kontrol edin:
1 Montaj
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi monte edildiğini kontrol edin.
2 Saha kablo bağlantıları
Yerel besleme panosu ile iç ünite, dış ünite ile iç ünite, iç ünite ile
vanalar (uygulanabilir olduğunda), iç ile oda termostatı
(uygulanabilir olduğunda) ve iç ünite ile kullanım sıcak suyu
deposu arasındaki saha kablo bağlantılarının "7. Elektrik kablo
tesisatı", sayfa 17 bölümünde açıklanan talimatlara, kablo
bağlantı şemalarına ve
yapıldığından emin olun.
3 Sigortalar ya da koruma cihazları
Sigortaların veya yerel
cihazlarının "12. Teknik özellikler", sayfa 47 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
4 Yardımcı ısıtıcı devre kesici F1B/F3B
Anahtar kutusunda bulunan F2B (F1B/F3B yardımcı ısıtıcı tipine
bağlı olarak) yardımcı ısıtıcı devre kesicisini açmayı unutmayın.
Kablo bağlantı şemasına bakın.
5 Destek ısıtıcı devre kesicisi F2B
Anahtar kutusundaki F2B destek ısıtıcı devre kesicisini açık
konuma getirmeyi unutmayın (yalnızca opsiyonel kullanım sıcak
suyu deposu bulunan üniteler için geçerlidir).
6 Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
7 İç kablo bağlantıları
Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik
komponentleri açısından gözle kontrol edin.
8 Sabitleme
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.
9 Zarar görmüş donatım
Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular
açısından kontrol edin.
10 Soğutucu kaçağı
Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu
kaçağı varsa, bayiinize danışın.
11 Güç besleme gerilimi
Yerel besleme panosundaki güç besleme gerilimini kontrol edin.
Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.
12 Boru boyutu ve boru yalıtımı
Doğru boyutta boruların takıldığından ve montaj çalışmasının
doğru şekilde gerçekleştirildiğinden emin olun.
13 Durdurma vanaları
Dış ünitedeki (gaz ve sıvı) durdurma vanalarının tamamen açık
konumda olduğundan emin olun.
14 Hava alma vanası
Hava tahliye vanasının açık (en az 2 tur) olduğundan emin olun.
(1) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
Montaj kılavuzu
24
ilgili mevzuata uygun olarak
olarak montajı yapılan koruma
(1)
15 Basınç boşaltma valfı
Basınç boşaltma valfını çalıştırarak yardımcı ısıtıcının suyla tam
dolu olup olmadığını kontrol edin. Buradan hava yerine su
tahliye edilmelidir.
BİLDİRİM
Yardımcı ısıtıcı suyla tam doldurulmadan sistemin
çalıştırılması yardımcı ısıtıcıya zarar verecektir!
16 Su kaçağı
Ünite içinde su kaçağını kontrol edin. Su kaçağı durumunda, su
giriş ve su çıkış kesme vanalarını kapatın ve yerel satıcınızı
arayın.
17 Kesme vanaları
Kesme vanalarının doğru takıldığından ve tam açık olduğundan
emin olun.
BİLDİRİM
Vanalar kapalı olarak sistemin çalıştırılması pompaya
zarar verecektir!
8.7. İç üniteye enerji verilmesi
İç ünitenin güç girişi açıldığında, başlangıç durumuna gelirken
kullanıcı arayüzü üzerinde "88" görüntülenir, bu en fazla 30 saniye
kadar sürebilir. Bu işlem sırasında kullanıcı arayüzü çalıştırılamaz.
8.8. Pompa hızının ayarlanması
Pompa hızı pompa üzerinden seçilebilir (bkz. "5.2. Ana elemanlar",
sayfa 10).
Yüksek hız (III) varsayılan ayardır. Sistemdeki su
akışı çok yüksekse (örn. tesisatta akan suyun
gürültüsü) hız orta hıza (II) ya da düşük hıza (I)
ayarlanabilir.

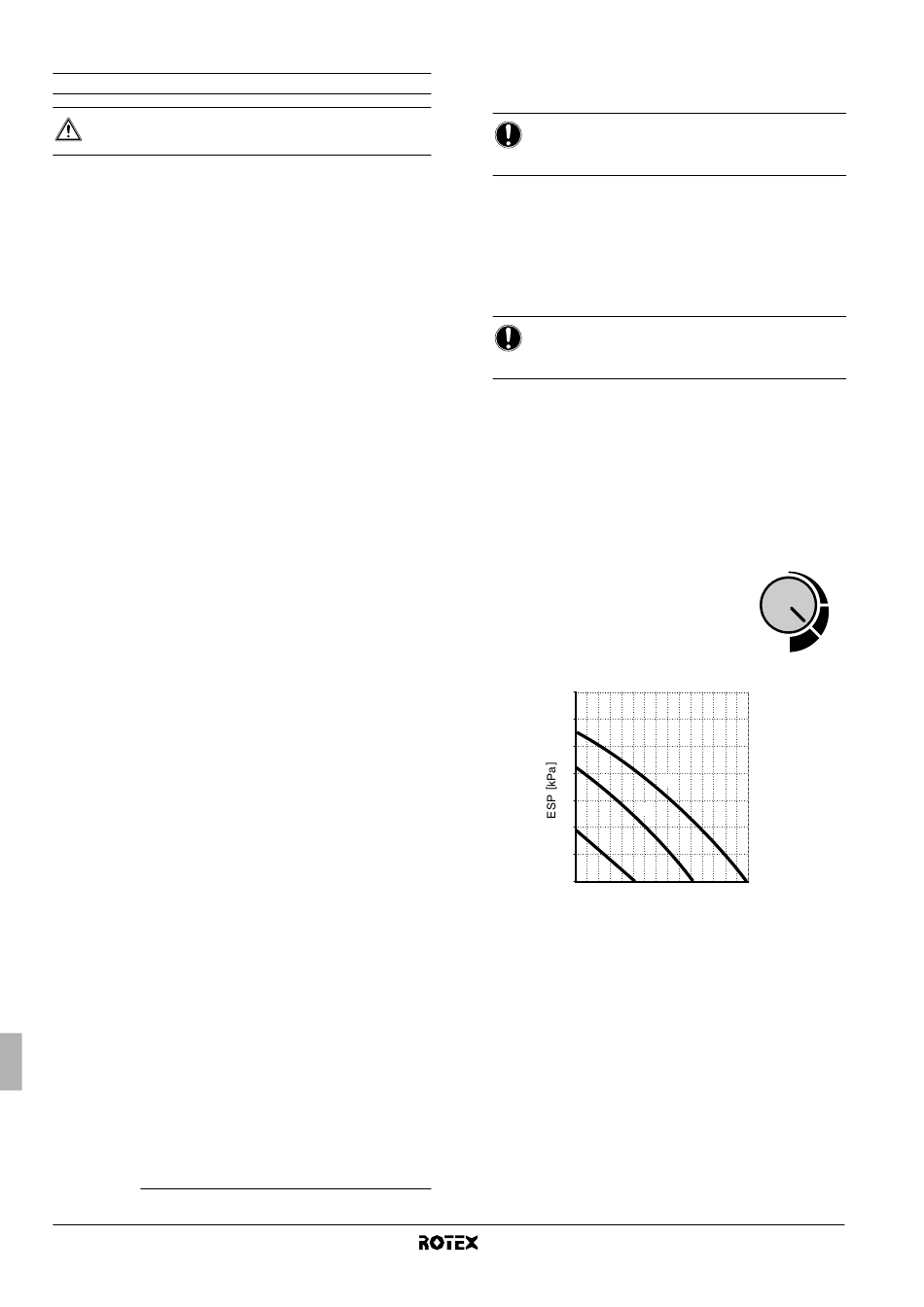

Kullanılabilir dış statik basınç (ESP, kPa olarak
ifade edilir) su debisinin (l/dak) fonksiyonu olarak
aşağıdaki tabloda gösterilmiştir.
70
60
50
40
30
I I
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
8.9. Saha ayarları
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı ihtiyacına uyum için montör tarafından yapılandırılmalıdır.
Bunun için, saha ayarları olarak adlandırılan bir takım ayarlar
kullanılabilir. Bu saha ayarlarına iç ünite üzerinde bulunan kullanıcı
arayüzü yoluyla erişebilir ve bunlar programlanabilir.
Her saha ayarına, kullanıcı arayüzü ekranında gösterilen 3 basamaklı
bir numara veya kod atanmıştır, örneğin [1-03]. İlk hane [1] 'birinci
kodu' ya da saha ayar grubunu gösterir. İkinci ve üçüncü haneler [03]
'ikinci kodu' gösterir.
Tüm saha ayarlarının bir listesi ve ön tanım değerleri "8.10. Saha
ayarları tablosu", sayfa 37 altında verilmiştir. Yine bu listede, ön
tanım değerinden farklı olarak değiştirilen saha ayarının tarihini ve
değerini kaydetmek için 2 sütun verilmiştir.
Her bir saha ayarının ayrıntılı bir açıklaması "Ayrıntılı açıklama",
sayfa 25 altında verilmiştir.
Havadan suya ısı pompası sistemi için iç ünite
I
III
I I I
[ l/min ]
RKHBH/X008BB
