Hacim ısıtma ve kullanım suyu ısıtma talebinin aynı
zamanda olması
Uzaktan kumanda çıkış suyu sıcaklık kontrolü
Yeniden ısıtma sıcaklığına
deposunun depolama sıcaklığına kadar daha fazla ısıtılmasına
montajcınızın programladığı
tarafından karar verilecektir.

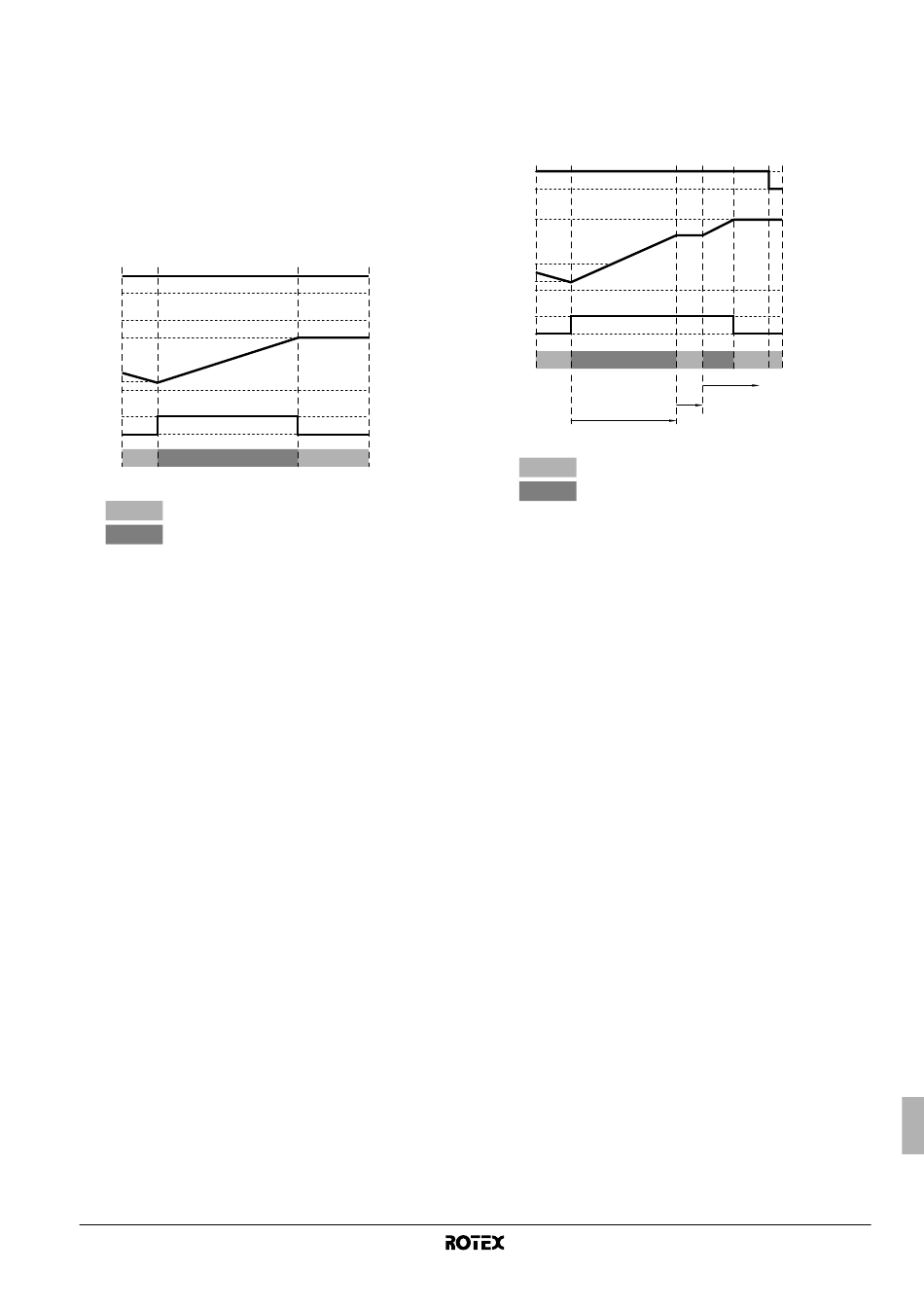

1 Yeniden ısıtma işletimi
Eşanlı olarak hacim ısıtma ve kullanım suyu ısıtma (yeniden
ısıtma) talep edildiğinde, kullanım suyu maksimum yeniden
ısıtma sıcaklığına kadar ısıtılacak, ardından hacim ısıtma tekrar
başlayacaktır.
D
J
C
H
B
A
A İşletim
Hacim ısıtma
Kullanım suyu ısıtma
B Kullanım sıcak suyu yeniden ısıtma termo-açma talebi
C Kullanım sıcak su deposu sıcaklığı
D Çıkış suyu termo-açma talebi
F Kullanım sıcak suyu alt sınır sıcaklığı
G Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
H Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
J Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
ON AÇIK
OFF KAPALI
RKHBRD011~016AAV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW55786-1
erişildiğinde, kullanım sıcak
çalışır vaziyetteki zamanlayıcılar
ON
OFF
G 75°C
F 35°C
ON
OFF
2 Depolama işletimi
Eşanlı olarak hacim ısıtma ve kullanım sıcak suyu ısıtma
(depolama) talebi olduğunda, kullanım suyu çalışan zaman-
layıcıya göre ısıtılacak, ardından çalışan zamanlayıcıya göre
su
hacim ısıtma tekrar başlayacak, daha sonra çalışır zamanlayı-
cıya göre kullanım suyu ısıtma tekrar başlayacaktır, depolama
ayar noktasına erişilen kadar bu sürecektir.
D
C
J
H
B
A
A İşletim
Hacim ısıtma
Kullanım suyu ısıtma
B Kullanım sıcak suyu depolama termo-açma talebi
C Kullanım sıcak su deposu sıcaklığı
D Çıkış suyu termo-açma talebi
F Kullanım sıcak suyu alt sınır sıcaklığı
G Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
H Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
J Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
ON AÇIK
OFF KAPALI
1 Kullanım suyu ısıtma için minimum işletim süresi
(ilk 30 dakika [d-01])
2 Kullanım suyu ısıtma için aralık minimum durdurma süresi
(ilk 15 dakika [d-02])
3 Kullanım suyu ısıtma için maksimum işletim süresi
(ilk 30 dakika [d-01])
ON
OFF
G
75°C
F 35°C
ON
OFF
3
2
1
