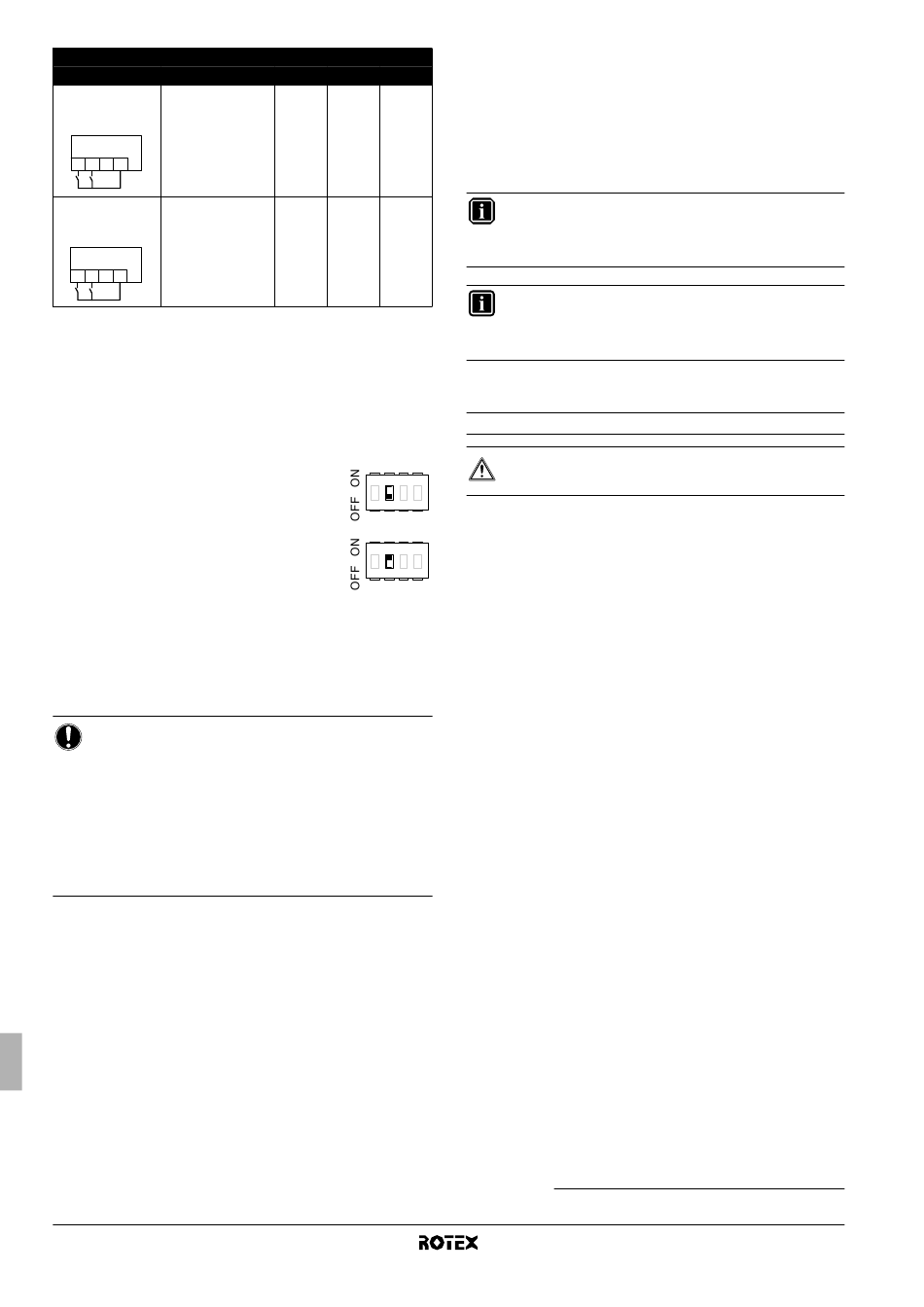

İkili ayar noktası
Konfigürasyon Pompa işletimi
• [7-02]=1 çıkış su sıcaklığı
(a)
ile belirlenir
• SS2-3=OFF
• kablo bağlantıları:
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 ana veya/ve alt
ayar noktası talep
• SS2-3=ON
edildiğinde açık
• kablo bağlantıları:
X2M
1 2 3 4
SP2 SP1
SP1 = Birinci ayar noktası kontağı
SP2 = İkinci ayar noktası kontağı
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arayüzü
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/
soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada
bir 3 dakika çalışacaktır.
8.4. Kullanım sıcak suyu deposu kurulum
konfigürasyonu
■
Kullanım sıcak
takılmadığında, SS2-2 geçiş anahtarı OFF
(varsayılan) olarak ayarlanmalıdır.
■
Kullanım sıcak suyu
edildiğinde, SS2-2 geçiş anahtarı ON olarak
ayarlanmalıdır.
"Kullanım sıcak suyu deposu (opsiyonel)", sayfa 3'te de açıklandığı
gibi, kullanım sıcak suyu deposunun 2 farklı tipi mevcuttur.
■
yerleşik destek ısıtıcılı
değeri 3'tür),
■
yerleşik destek ısıtıcısı
varsayılan değeri 5'tir),
BİLDİRİM
Sistemin doğru çalışabilmesi için, SS2-2 ayarı ON
konumuna getirilmeden önce iç ünite ile kullanım sıcak
suyu deposunun anahtar kutusu
bağlantılarının doğru ve eksiksiz şekilde yapılması çok
önemlidir.
İlgili mantık ve ayarlar (örneğin, varsayılan [4-03] ayarı)
bağlanan tanka göre etkinleştirilir. Daha ayrıntılı bilgi için
bkz. "[4] Yardımcı/destek ısıtıcı çalışma ve hacim ısıtma
kapanma sıcaklığı", sayfa 27.
(a) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
Montaj kılavuzu
24
y y = = p p p p r r r r
y y = =
UI UI UI
SP2/SP1 UI —
1 2 3
suyu deposu
deposu monte
1 2 3
depo (RKHW*)([4-03] varsayılan
olmayan depo (RKHTS)([4-03]
(a)
arasındaki kablo
8.5. Düşük dış ortam sıcaklıklarında ilk çalıştırma
Su sıcaklığı düşükken ilk çalıştırma sırasında, suyun kademeli olarak
ısıtılması önemlidir. Aksi takdirde, hızlı sıcaklık değişimi nedeniyle
beton zeminlerde çatlamalar meydana gelebilir. Daha ayrıntılı bilgi
için binanın sorumlu beton yüklenicisine danışın.
Bunun için, en düşük çıkış suyu ayar sıcaklığı, [9-01] saha ayarıyla
(ısıtma ayar noktası alt sınırı) 15°C ila 25°C arasında bir değere
düşürülebilir. Bkz. "8.9. Saha ayarları", sayfa 25.
BİLGİ
Çıkış suyu sıcaklığı 15°C ila 25°C arasında bir değere
ayarlanırsa,
tarafından gerçekleştirilir.
BİLGİ
Zemin altı ısıtma kurutma programı fonksiyonu sayesinde
kademeli ısıtma
Bkz. "9.4. Zemin altı ısıtma kurutma programı", sayfa 42.
8.6. Çalıştırma öncesi kontroller
İlk çalıştırma öncesi kontroller
TEHLİKE
4
Bağlantı yapmadan önce ilgili tüm güç girişlerini kesin.
Ünite montajı tamamlandıktan sonra, devre kesiciyi açık konuma
getirmeden önce şu hususları kontrol edin:
4
1 Montaj
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi monte edildiğini kontrol edin.
2 Saha kablo bağlantıları
Yerel besleme panosu ile iç ünite, dış ünite ile iç ünite, iç ünite ile
vanalar (uygulanabilir olduğunda), iç ile oda termostatı
(uygulanabilir olduğunda) ve iç ünite ile kullanım sıcak suyu
deposu arasındaki saha kablo bağlantılarının "7. Elektrik kablo
tesisatı", sayfa 17 bölümünde açıklanan talimatlara, kablo
bağlantı şemalarına
yapıldığından emin olun.
3 Sigortalar ya da koruma cihazları
Sigortaların veya
cihazlarının "12. Teknik özellikler", sayfa 49 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
4 Yardımcı ısıtıcı devre kesici F1B/F3B
Anahtar kutusunda bulunan F2B (F1B/F3B yardımcı ısıtıcı tipine
bağlı olarak) yardımcı ısıtıcı devre kesicisini açmayı unutmayın.
Kablo bağlantı şemasına bakın.
5 Destek ısıtıcı devre kesicisi F2B
Anahtar kutusundaki F2B destek ısıtıcı devre kesicisini açık
konuma getirmeyi unutmayın (yalnızca opsiyonel kullanım sıcak
suyu deposu bulunan üniteler için geçerlidir).
6 Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
7 İç kablo bağlantıları
Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik
komponentleri açısından gözle kontrol edin.
8 Sabitleme
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.
(1) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
ısıtma işlemi yalnızca yardımcı
otomatik olarak gerçekleştirilebilir.
ve ilgili mevzuata uygun
yerel olarak montajı yapılan
(1)
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
ısıtıcı
olarak
koruma
RKHBH/X016BB
